Артикул:
M-7055U CR
Характеристики
Полное наименование:
—

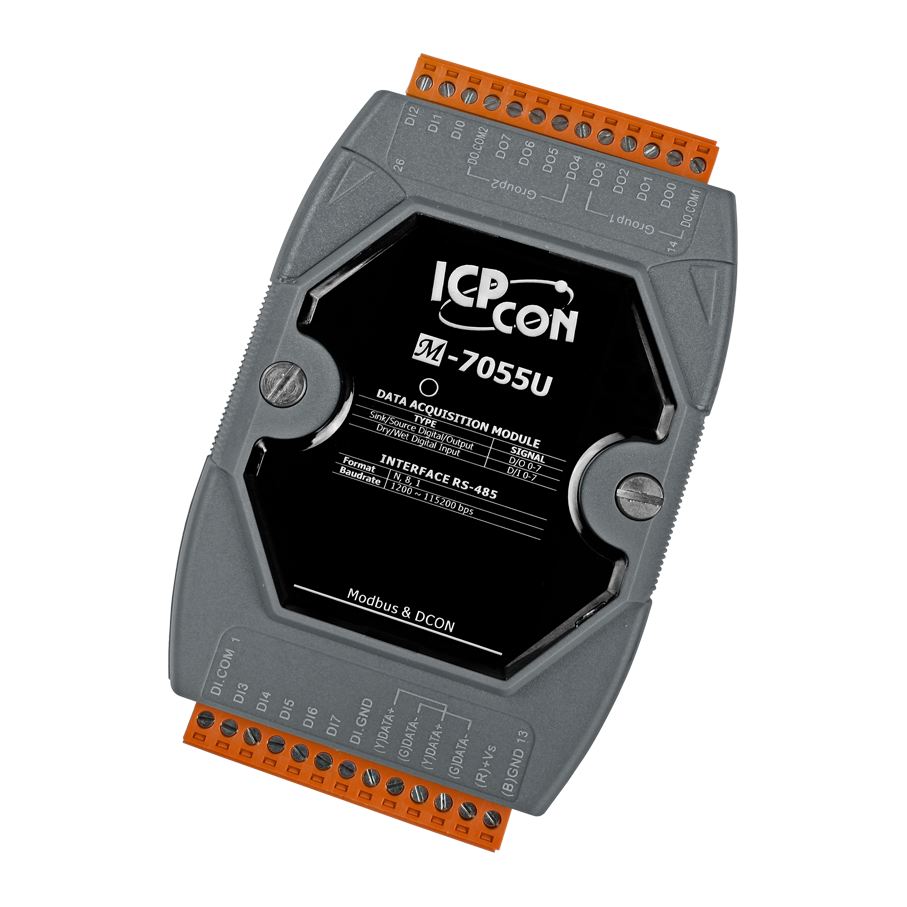

Модуль M-7055U CR 8-channel Isolated Digital Input and 8-channel Isolated Digital Output Module, Sink- or Source-type selectable via Wire Connection (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль M-7055U CR от ICP DAS предназначен для расширения возможностей промышленных систем автоматизации, обеспечивая 8 изолированных каналов дискретного ввода и 8 изолированных каналов дискретного вывода. Устройство поддерживает протоколы Modbus RTU и DCON, что обеспечивает гибкость интеграции в различные системы управления.
Ключевые технические особенности модуля M-7055U CR включают:
- Дискретный ввод: 8 каналов, поддерживающих типы подключения Sink/Source, с возможностью работы с сухими и мокрыми контактами. Напряжение в открытом состоянии для мокрых контактов составляет +10 ~ 50 В постоянного тока, а для сухих контактов — замкнут на GND.
- Дискретный вывод: 8 каналов с типом подключения Sink/Source, поддерживающих напряжение нагрузки от +3.5 до +80 В постоянного тока и максимальный ток на канал до 500 мА.
- Изоляция и защита: Внутренняя изоляция каналов логики составляет 2000 В постоянного тока. Модуль оснащен защитой от перенапряжения ±70 В постоянного тока для входных каналов и ±47 В постоянного тока для выходных, а также защитой от электростатического разряда (ESD) до ±8 кВ для каждого канала и ±15 кВ для случайной точки.
- Сторожевой таймер: Аппаратный сторожевой таймер обеспечивает надежность работы устройства в промышленных условиях.
- Интерфейс связи: RS-485 с поддержкой скорости передачи данных от 1200 до 115200 бит/с, что обеспечивает стабильную и быструю передачу данных.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C и влажность от 10 до 95% без образования конденсата позволяют использовать модуль в различных климатических условиях.
Модуль M-7055U CR находит применение в различных областях промышленности, включая системы управления технологическими процессами, автоматизацию зданий, мониторинг и управление оборудованием. Его возможности по изоляции и защите делают его идеальным для использования в средах с высоким уровнем электромагнитных помех и перепадов напряжения.
Преимущества модуля M-7055U CR:
- Гибкость подключения: Поддержка различных типов контактов и режимов подключения (Sink/Source) обеспечивает совместимость с широким спектром оборудования.
- Высокая степень защиты: Изоляция и защита от перенапряжений и электростатических разрядов повышают надежность работы в сложных промышленных условиях.
- Универсальность: Поддержка протоколов Modbus RTU и DCON позволяет интегрировать модуль в различные системы управления и мониторинга.
- Простота монтажа: Компактные габариты (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку облегчают установку и обслуживание устройства.
Модуль M-7055U CR от ICP DAS представляет собой надежное и универсальное решение для расширения функциональности промышленных систем автоматизации, обеспечивая высокую степень защиты и гибкость подключения.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.9 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт, Мокрый контакт |
| Защита от перенапряжения | ±70 В пост. ±2 кВ для линии питания |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 8 |
| Напряжение в закрытом состоянии | Сухой контакт: Открытый Мокрый контакт: +4 В пост.макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +10 ~ 50 В пост. Сухой контакт: Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 2000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±8 кВ для каждого канала ±15 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Тип подключения каналов дискретного вывода | Sink/Source |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +80 В пост. |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Push-Pull |
| Максимальная нагрузка на канал | 500 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Дискретный вывод |
