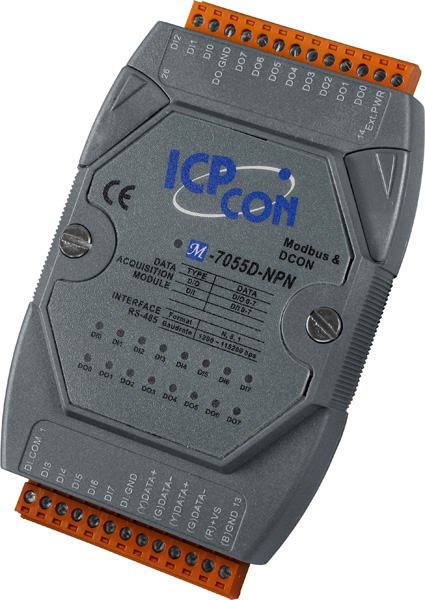

Модуль M-7055D-NPN CR M-7055D with LED Display (RoHS)

Модуль M-7055D-NPN CR от ICP DAS представляет собой устройство с 8 изолированными каналами дискретного ввода и 8 изолированными каналами дискретного вывода, оснащённое светодиодным индикатором состояния. Этот модуль предназначен для интеграции в системы автоматизации, требующие надёжного и эффективного управления цифровыми сигналами.

**Ключевые технические особенности:**

• Дискретный ввод: 8 каналов, поддерживающих сухой (Source) и мокрый (Sink/Source) контакты. Напряжение в открытом состоянии для сухого контакта — замкнуто на GND, для мокрого контакта — от +10 до +50 В постоянного тока. Напряжение в закрытом состоянии для мокрого контакта — до +4 В постоянного тока. Входное сопротивление — 10 кОм. Максимальная частота входного сигнала — 100 Гц, минимальная ширина импульса — 5 мс. Рабочее расстояние для сухого контакта — до 500 м. Защита от перенапряжения — ±70 В постоянного тока. Встроенные 16-битные счётчики с максимальным значением 65535.
• Дискретный вывод: 8 каналов с открытым коллектором (Source), поддерживающих напряжение нагрузки от +10 до +40 В постоянного тока и ток нагрузки до 650 мА на канал. Защита от короткого замыкания, перегрузки (1,4 А) и перенапряжения (47 В постоянного тока). Функции установки значения при подаче питания и безопасного значения. Защита от короткого замыкания.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON. Скорость передачи данных от 1200 до 115200 бит/с. Формат данных: N, 8, 1.
• Электрическая изоляция: Внутренняя изоляция между полем и логикой — 3750 В постоянного тока. Защита от электростатических разрядов (ESD) — ±4 кВ для каждого канала. Защита от быстрых переходных процессов (EFT) — ±4 кВ для линии питания.
• Питание: Рабочее напряжение — от 10 до 30 В постоянного тока. Потребляемая мощность — 2,2 Вт. Защита от неверной полярности.
• Физические характеристики: Габаритные размеры — 123 x 72 x 35 мм. Материал корпуса — пластик. Монтаж на DIN-рейку.
• Условия эксплуатации: Рабочая температура — от -25 до +75 °C, температура хранения — от -40 до +85 °C. Рабочая влажность — от 10 до 95% без конденсации.

**Области применения и целевая аудитория:**

Модуль M-7055D-NPN CR идеально подходит для использования в системах автоматизации зданий, промышленной автоматизации, машиностроении, а также в приложениях, требующих удалённого обслуживания и диагностики. Он обеспечивает надёжное управление цифровыми сигналами в различных отраслях, включая автоматизацию зданий, промышленное оборудование и системы управления машинами.

**Преимущества и совместимость:**

• Надёжность: Высокая степень изоляции и защита от перенапряжений обеспечивают стабильную работу в сложных промышленных условиях.
• Гибкость: Поддержка различных типов входных и выходных сигналов позволяет интегрировать модуль в разнообразные системы автоматизации.
• Совместимость: Поддержка протоколов Modbus RTU и DCON обеспечивает лёгкую интеграцию с существующими системами управления и мониторинга.
• Удобство эксплуатации: Светодиодные индикаторы состояния упрощают диагностику и мониторинг работы устройства в реальном времени.

Модуль M-7055D-NPN CR от ICP DAS представляет собой надёжное и универсальное решение для управления цифровыми сигналами в промышленных системах автоматизации, обеспечивая высокую степень изоляции, защиту от внешних воздействий и гибкость в настройке входных и выходных сигналов.
