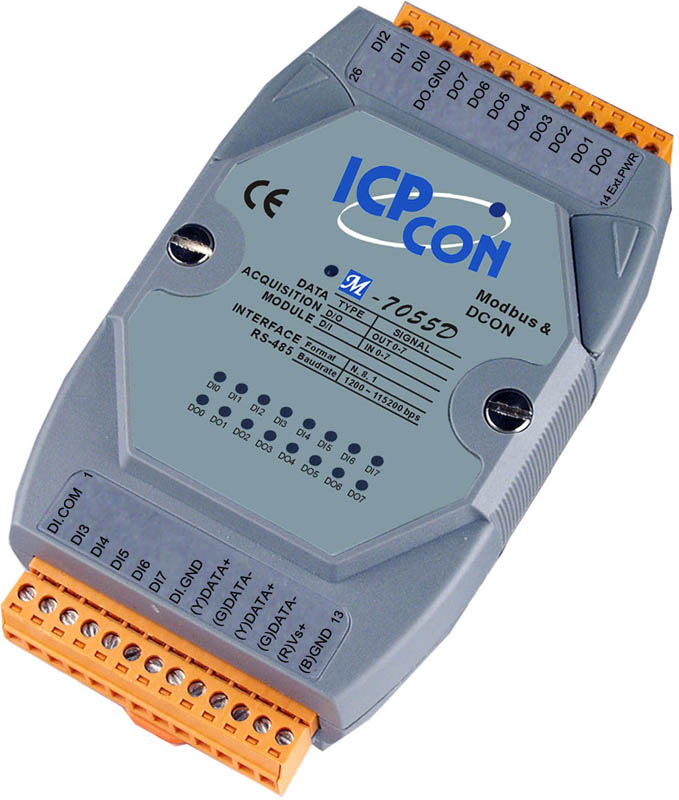

Модуль M-7055D-G CR от компании ICP DAS представляет собой устройство с 8 каналами изолированного дискретного ввода и 8 каналами изолированного дискретного вывода, предназначенное для интеграции в системы автоматизации и сбора данных. Модуль обеспечивает надежную изоляцию сигналов, что повышает устойчивость системы к помехам и защищает оборудование от перенапряжений.
Ключевые технические особенности модуля M-7055D-G CR включают:
- Типы входных каналов: 8 каналов дискретного ввода, поддерживающих сухой и мокрый контакт с диапазоном напряжений от 10 до 50 В постоянного тока.
- Типы выходных каналов: 8 каналов дискретного вывода с открытым коллектором (Source), способных работать при напряжении нагрузки от 10 до 40 В постоянного тока и максимальном токе 650 мА на канал.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающих гибкость при интеграции в различные системы управления.
- Скорость передачи данных: от 1200 до 115200 бит/с, что позволяет адаптировать модуль под требования конкретного приложения.
- Защита от перенапряжений: ±70 В для входных каналов и ±47 В для выходных, а также защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала, что повышает надежность работы в промышленных условиях.
- Изоляция каналов внутренней логики: 3750 В постоянного тока, обеспечивающая дополнительную защиту от помех и перенапряжений.
- Рабочие условия: температурный диапазон от -25 до +75 °C и влажность от 10 до 95% без конденсации, что делает модуль подходящим для эксплуатации в различных климатических условиях.
Модуль M-7055D-G CR предназначен для использования в системах автоматизации, где требуется надежный сбор и управление дискретными сигналами. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системы сбора данных с различных датчиков и исполнительных механизмов. Благодаря поддержке протоколов Modbus RTU и DCON, модуль легко интегрируется с различными контроллерами и SCADA-системами, обеспечивая гибкость и масштабируемость решений.
Преимущества использования модуля M-7055D-G CR включают:
- Высокая степень изоляции: защита входных и выходных каналов от перенапряжений и электростатических разрядов повышает надежность системы.
- Гибкость подключения: поддержка различных типов входных и выходных сигналов позволяет адаптировать модуль под конкретные требования приложения.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности делает модуль подходящим для эксплуатации в различных климатических условиях.
- Простота интеграции: поддержка стандартных протоколов связи и интерфейсов облегчает процесс подключения к существующим системам.
Модуль M-7055D-G CR является надежным и эффективным решением для задач сбора и управления дискретными сигналами в промышленных системах автоматизации, обеспечивая высокую степень изоляции и защиту от внешних воздействий.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Вес нетто, кг | 0.14 |
| Индикаторы ввода/вывода | 8 индикаторов дискретного ввода, 8 индикаторов дискретного вывода |
| Потребление тока | 1.6 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт, Мокрый контакт |
| Защита от перенапряжения | ±70 В пост. ±3 кВ для линии питания 47 В пост. |
| Входное сопротивление | 10 кОм |
| Рабочее расстояние для сухого контакта | 500 м макс. |
| Количество каналов дискретного ввода | 8 |
| Напряжение в закрытом состоянии | Сухой контакт: Открытый Мокрый контакт: +4 В пост.макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +10 ~ 50 В пост. Сухой контакт: Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Тип подключения каналов дискретного вывода | Source |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +10 ~ 40 В пост. |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | 1.4 A |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 650 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Дискретный вывод |
