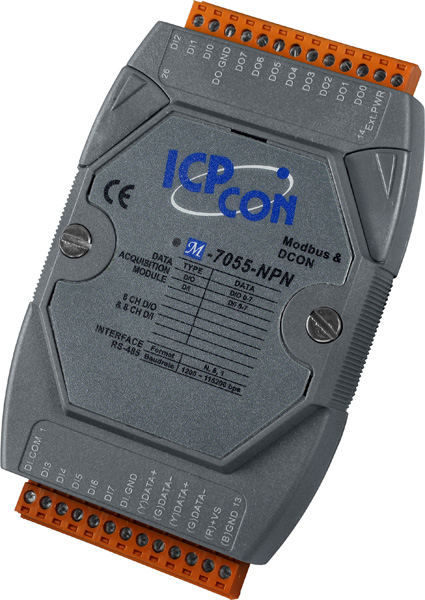

Модуль M-7055-NPN CR 8-channel Isolated Digital Input and 8-channel Isolated Digital Output Module w

Модуль M-7055-NPN CR от компании ICP DAS представляет собой устройство с 8 каналами изолированного дискретного ввода и 8 каналами изолированного дискретного вывода, предназначенное для интеграции в системы автоматизации и управления. Модуль обеспечивает надежную изоляцию и защиту, что делает его подходящим для использования в промышленных условиях.

Ключевые технические особенности модуля M-7055-NPN CR включают:

• Типы каналов ввода: сухой контакт (Source) и мокрый контакт (Sink/Source), что обеспечивает гибкость при подключении различных типов сигналов.
• Входное сопротивление: 10 кОм, обеспечивающее совместимость с различными источниками сигналов.
• Рабочее расстояние для сухого контакта: до 500 метров, что позволяет использовать модуль в распределенных системах.
• Защита от перенапряжения: ±70 В постоянного тока для входных каналов, ±3 кВ для линии питания и 60 В постоянного тока для выходных каналов, обеспечивая надежную защиту от внешних помех.
• Изоляция каналов внутренней логики: 3750 В постоянного тока, что повышает устойчивость модуля к электрическим помехам.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, обеспечивая дополнительную защиту от статического электричества.
• Защита от быстрых транзиентов (EFT): ±4 кВ для линии питания, соответствующая стандарту IEC 61000-4-4, повышая устойчивость к быстрым импульсным помехам.
• Сторожевой таймер: аппаратный таймер с временем срабатывания 1,6 секунды и программируемый таймер передачи данных, обеспечивающий надежность работы системы.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивая совместимость с широким спектром устройств и систем.
• Скорость передачи данных: от 1200 до 115200 бит/с, позволяя адаптировать модуль под различные требования по скорости передачи данных.
• Рабочее напряжение: 10–30 В постоянного тока, что делает модуль совместимым с различными источниками питания.
• Рабочая температура: от –25 до +75°C, обеспечивая стабильную работу в широком диапазоне температур.
• Материал корпуса: пластик, обеспечивающий легкость и прочность конструкции.
• Монтаж: на DIN-рейку, что упрощает установку в распределительные щиты и шкафы.

Модуль M-7055-NPN CR предназначен для использования в различных областях промышленности, включая системы автоматизации зданий, управление технологическими процессами, мониторинг и управление оборудованием, а также в распределенных системах сбора данных. Его изолированные входы и выходы обеспечивают защиту от помех и перенапряжений, что повышает надежность и долговечность системы.

Преимущества модуля M-7055-NPN CR включают:

• Гибкость подключения: поддержка различных типов входных и выходных сигналов (сухой и мокрый контакт) позволяет интегрировать модуль в разнообразные системы.
• Надежность: наличие защитных функций, таких как защита от перенапряжения, ESD и EFT, а также сторожевой таймер, повышают устойчивость модуля к внешним воздействиям.
• Совместимость: поддержка стандартных протоколов Modbus RTU и DCON обеспечивает легкую интеграцию с другими устройствами и системами автоматизации.
• Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и защита от электростатического разряда делают модуль подходящим для эксплуатации в сложных промышленных условиях.

Модуль M-7055-NPN CR является надежным и гибким решением для интеграции в системы автоматизации, обеспечивая высокую степень защиты и совместимость с различными устройствами и протоколами. Его технические характеристики и защитные функции делают его оптимальным выбором для применения в промышленных и автоматизированных системах управления.

Основные характеристики:
