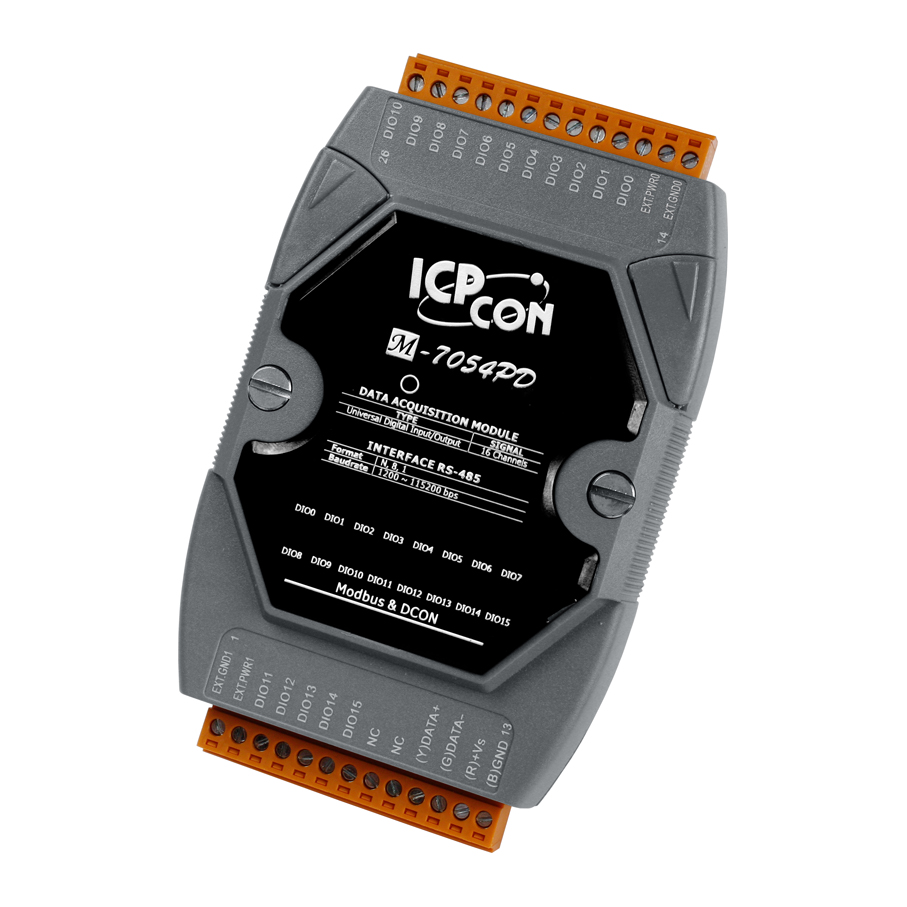

Модуль M-7054PD-G CR M-7054P with LED Display (Gray Cover) (RoHS)

Модуль ICP DAS M-7054PD-G CR — это устройство с 16 изолированными универсальными каналами дискретного ввода/вывода, предназначенное для применения в промышленных системах автоматизации. Каждый канал может быть настроен как вход или выход, обеспечивая гибкость в конфигурации системы.

Ключевые технические особенности:

• Гибкость конфигурации: 16 каналов, которые могут быть настроены как входы или выходы с помощью соединений проводов.
• Высокая нагрузочная способность: Каналы дискретного вывода поддерживают ток до 500 мА, что позволяет управлять мощными устройствами.
• Защита от перенапряжений: Модуль оснащен защитой от перенапряжений ±60 В постоянного тока для входных и выходных линий, а также защитой от перенапряжений ±3 кВ для линии питания, обеспечивая надежную работу в условиях электромагнитных помех.
• Изоляция: Внутренняя изоляция между каналами и логикой составляет 3750 В постоянного тока, что повышает устойчивость к помехам и защищает оборудование от коротких замыканий.
• Широкий диапазон рабочих температур: Модуль функционирует при температурах от -25 до +75°C, что делает его подходящим для эксплуатации в различных климатических условиях.
• Интерфейс связи: Поддержка протоколов Modbus RTU и DCON через интерфейс RS-485 с возможностью настройки скорости передачи данных от 1200 до 115200 бит/с, обеспечивая совместимость с различными системами управления.
• Защита от электростатических разрядов (ESD): ±8 кВ для случайной точки и ±16 кВ для каждого канала, что повышает надежность работы в промышленных условиях.
• Защита от быстрых переходных процессов (EFT): ±4 кВ для линии питания, обеспечивая устойчивость к коротким импульсным помехам.
• Сторожевой таймер: Наличие аппаратного и программного сторожевого таймера повышает надежность системы, предотвращая зависания и сбои.

Области применения и целевая аудитория:

Модуль ICP DAS M-7054PD-G CR предназначен для использования в системах автоматизации зданий, промышленной автоматизации, автоматизации машин, а также для удаленного обслуживания и диагностики. Он идеально подходит для предприятий, требующих надежного и гибкого решения для управления дискретными сигналами в условиях промышленной среды.

Преимущества и совместимость:

• Универсальность: Возможность настройки каждого канала как входа или выхода позволяет адаптировать модуль под конкретные задачи.
• Надежность: Высокий уровень защиты от перенапряжений, электростатических разрядов и быстрых переходных процессов обеспечивает стабильную работу в сложных условиях.
• Совместимость: Поддержка стандартных протоколов Modbus RTU и DCON через интерфейс RS-485 обеспечивает легкую интеграцию с различными системами управления и мониторинга.
• Простота монтажа: Компактные размеры и возможность монтажа на DIN-рейку упрощают установку и экономят пространство в распределительных щитах.

Модуль ICP DAS M-7054PD-G CR является надежным и гибким решением для управления дискретными сигналами в промышленных системах автоматизации, обеспечивая высокую степень защиты и совместимость с современными стандартами связи.
