Артикул:
M-7054D-G CR
Характеристики
Полное наименование:
—

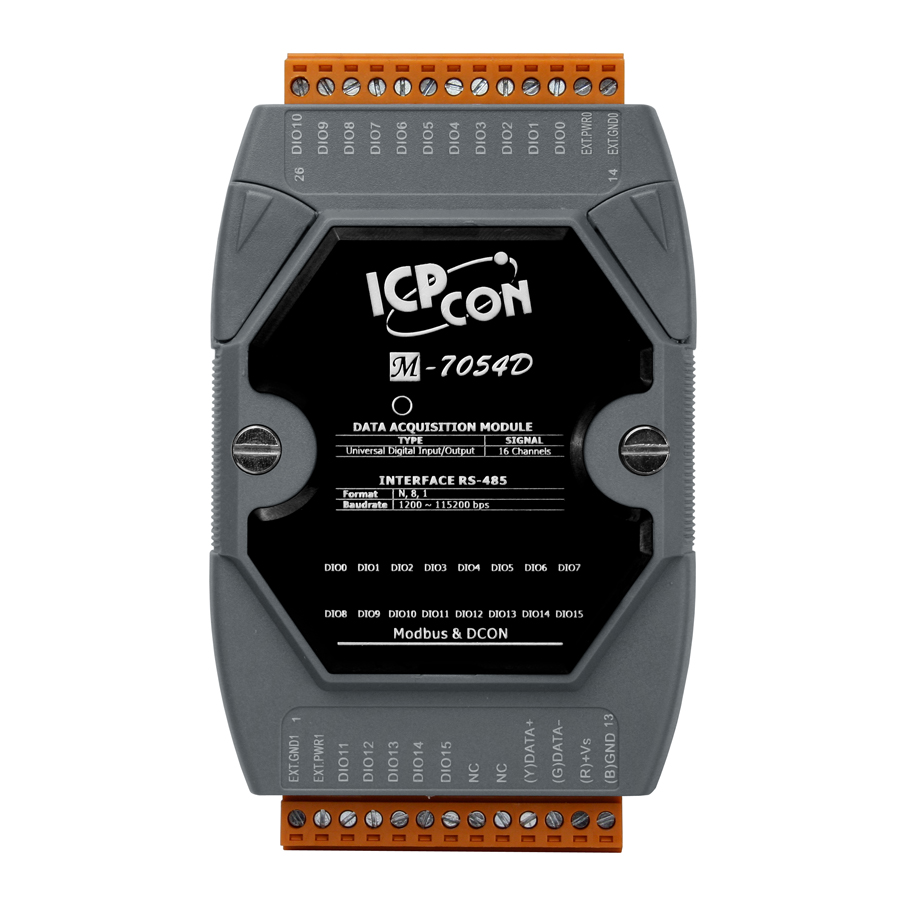

Модуль M-7054D-G CR M-7054 with LED Display (Gray Cover) (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль M-7054D-G CR от компании ICP DAS представляет собой устройство с 16 изолированными универсальными каналами дискретного ввода/вывода, оснащённое светодиодным индикатором и выполненное в сером пластиковом корпусе. Он предназначен для интеграции в системы автоматизации, требующие надёжного и гибкого ввода/вывода сигналов.
Ключевые технические особенности модуля M-7054D-G CR включают:
- Габаритные размеры: 123 x 72 x 35 мм, что обеспечивает компактность при монтаже на DIN-рейку.
- Питание: Рабочее напряжение 10 ~ 30 В постоянного тока и потребление тока 1,3 Вт, что позволяет эффективно использовать устройство в различных промышленных условиях.
- Каналы ввода/вывода: 16 изолированных универсальных каналов, которые могут быть настроены как дискретные входы или выходы путём соединения проводов, обеспечивая гибкость в конфигурации системы.
- Скорость передачи данных: Диапазон от 1200 до 115200 бит/с через интерфейс RS-485, поддерживающий протоколы Modbus RTU и DCON, что гарантирует совместимость с широким спектром промышленного оборудования.
- Защита: Изоляция каналов внутренней логики до 3750 В постоянного тока, защита от перенапряжения ±35 В постоянного тока, защита от электростатического разряда (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, а также защита от быстрых транзиентов (EFT) ±4 кВ для линии питания, обеспечивая надёжную работу в сложных электромагнитных средах.
- Условия эксплуатации: Рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, рабочая влажность 10 ~ 95% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.
Модуль M-7054D-G CR предназначен для применения в системах автоматизации, где требуется гибкая настройка каналов ввода/вывода и высокая степень защиты. Он идеально подходит для интеграции в системы управления технологическими процессами, мониторинга и управления оборудованием, а также в системы сбора данных с различных датчиков и исполнительных механизмов.
Преимущества модуля M-7054D-G CR включают:
- Гибкость конфигурации: Возможность настройки каждого канала как входа или выхода, что упрощает проектирование системы.
- Надёжность: Высокий уровень защиты от перенапряжений и электростатических разрядов обеспечивает стабильную работу в промышленных условиях.
- Совместимость: Поддержка стандартных протоколов Modbus RTU и DCON позволяет интегрировать модуль с широким спектром промышленного оборудования.
- Устойчивость к внешним воздействиям: Широкий диапазон рабочих температур и влажности делает устройство пригодным для эксплуатации в различных климатических условиях.
Модуль M-7054D-G CR от ICP DAS является надёжным и гибким решением для задач ввода/вывода в промышленных системах автоматизации, обеспечивая высокую степень защиты и совместимость с различным оборудованием.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | 16 индикаторов дискретного ввода/вывода |
| Потребление тока | 1.3 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт |
| Защита от перенапряжения | ±35 В пост. |
| Напряжение в закрытом состоянии | Сухой контакт: Открытый |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Сухой контакт: Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Количество каналов дискретного ввода/вывода | 16 изолированных универсальных каналов (настройка с помощью соединения проводов) |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть, настраивается программно |
| Напряжение нагрузки | +5 ~ +30 В пост. |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 100 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 10 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Дискретный вывод Универсальный дискретный ввод/вывод |
