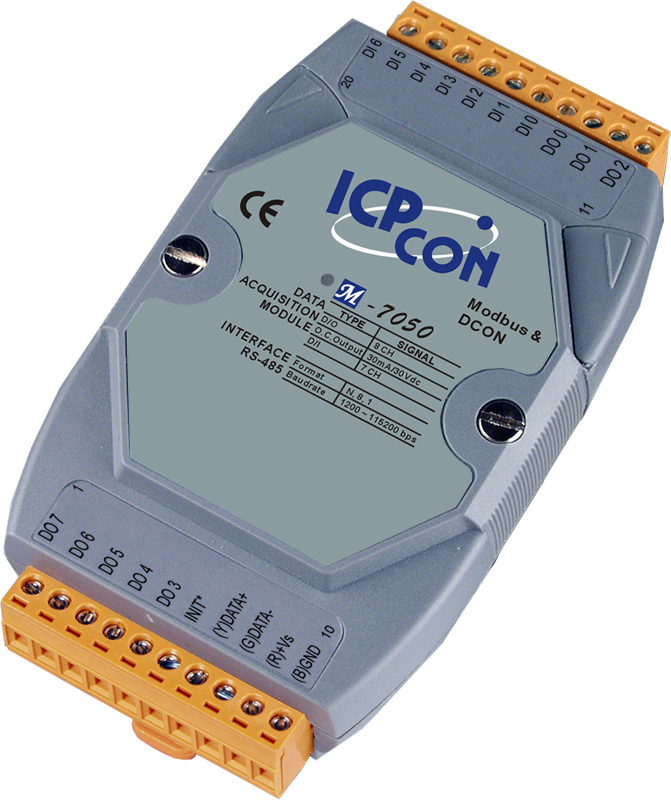

Модуль M-7050-G CR от компании ICP DAS предназначен для интеграции в системы автоматизации, требующие надежного и эффективного управления дискретными сигналами. Устройство оснащено 8 каналами неизолированного дискретного вывода и 7 каналами неизолированного дискретного ввода, что обеспечивает гибкость в различных приложениях.
Ключевые технические особенности модуля включают:
- Интерфейс связи: RS-485, поддерживающий протоколы Modbus RTU и DCON, что обеспечивает совместимость с широким спектром промышленного оборудования.
- Скорость передачи данных: от 1200 до 115200 бит/с, позволяющая адаптировать устройство под требования конкретного приложения.
- Рабочее напряжение: 10 ~ 30 В постоянного тока, с защитой от неверной полярности, что повышает надежность эксплуатации.
- Рабочая температура: от -25 до +75°C, что делает модуль пригодным для использования в различных климатических условиях.
- Габаритные размеры: 123 x 72 x 35 мм, с возможностью монтажа на DIN-рейку, что упрощает установку в распределительных щитах и шкафах управления.
- Потребление тока: 0.4 Вт, что способствует энергоэффективности системы.
- Типы каналов ввода: 7 каналов с сухим контактом (приемник) и 7 каналов с влажным контактом (источник), обеспечивающие гибкость при подключении различных типов датчиков и устройств.
- Типы каналов вывода: 8 каналов с открытым коллектором (тип 'открытый коллектор'), поддерживающие максимальную нагрузку 30 мА на канал, что подходит для управления различными исполнительными механизмами.
- Сторожевой таймер: наличие сторожевого таймера с возможностью программной настройки времени передачи данных повышает надежность системы.
- Защита от неверной полярности: предотвращает повреждение устройства при неправильном подключении питания.
- Установка безопасного значения: возможность программной установки безопасных значений при подаче питания или потере связи повышает безопасность эксплуатации.
Модуль M-7050-G CR находит применение в различных областях промышленной автоматизации, включая системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в распределительных щитах и шкафах управления. Его гибкость в настройке и широкие возможности подключения делают его идеальным решением для интеграции в сложные автоматизированные системы.
Преимущества использования модуля M-7050-G CR включают:
- Гибкость подключения: поддержка различных типов дискретных сигналов ввода и вывода позволяет интегрировать модуль в разнообразные системы.
- Надежность: защита от неверной полярности и возможность установки безопасных значений повышают эксплуатационную надежность устройства.
- Энергоэффективность: низкое потребление тока способствует снижению энергозатрат в системе.
- Универсальность: широкий диапазон рабочих температур и возможность монтажа на DIN-рейку обеспечивают удобство установки и эксплуатации в различных условиях.
Совместимость модуля M-7050-G CR с другими устройствами и системами гарантируется благодаря поддержке стандартных протоколов Modbus RTU и DCON, а также интерфейса RS-485. Это позволяет интегрировать модуль в существующие системы автоматизации без необходимости значительных изменений в инфраструктуре.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.4 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт |
| Входное сопротивление | 100 кОм |
| Рабочее расстояние для сухого контакта | 500 м макс. |
| Количество каналов дискретного ввода | 7 |
| Напряжение в закрытом состоянии | Сухой контакт: Замкнут на GND |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Сухой контакт: Открытый |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 8 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 30 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода |
| Тип каналов | Дискретный ввод Дискретный вывод |
