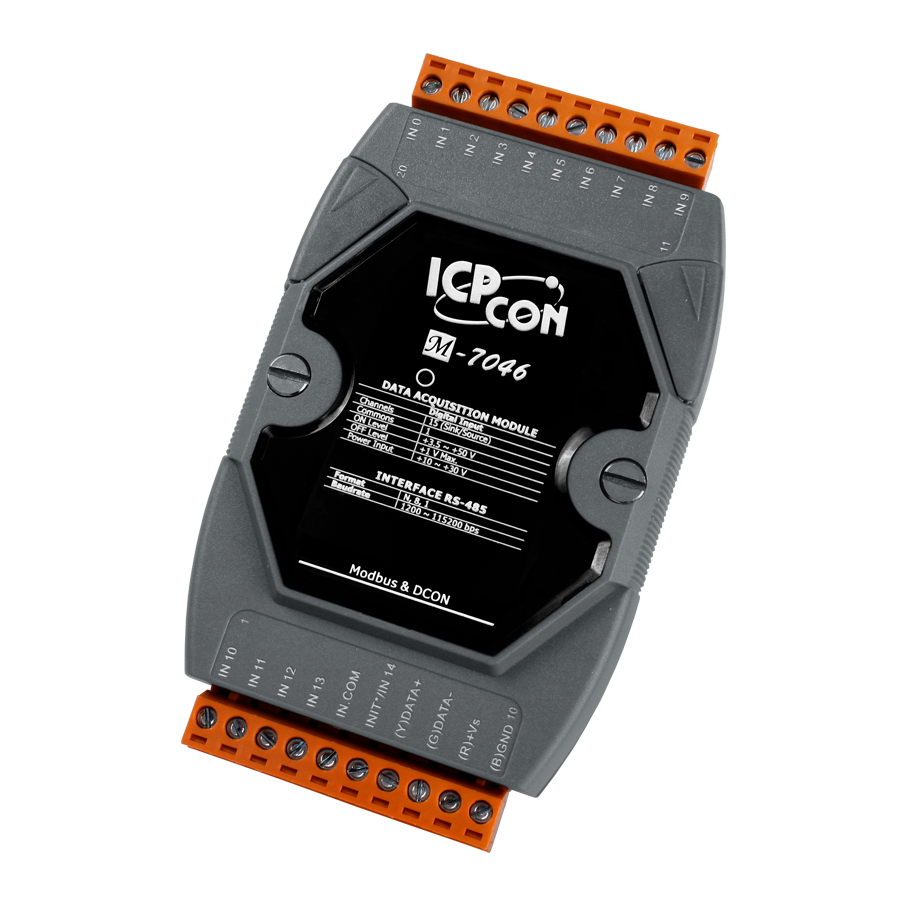

Модуль M-7046-G CR от компании ICP DAS представляет собой устройство с 15 каналами изолированного дискретного ввода, предназначенное для интеграции в системы автоматизации, требующие надежного сбора и передачи данных с различных датчиков и устройств. Модуль поддерживает протоколы Modbus RTU и DCON, обеспечивая гибкость в выборе метода коммуникации.
Ключевые технические особенности M-7046-G CR включают:
- Количество каналов ввода: 15 изолированных каналов дискретного ввода, поддерживающих типы подключения Sink и Source.
- Напряжение входного сигнала: от +3.5 В до +50 В постоянного тока, что позволяет подключать различные типы датчиков и устройств.
- Входное сопротивление: 10 кОм, обеспечивающее совместимость с широким спектром входных сигналов.
- Изоляция каналов внутренней логики: 5000 В постоянного тока, повышающая устойчивость к электромагнитным помехам и обеспечивающая защиту от перенапряжений.
- Скорость передачи данных: от 1200 до 115200 бит/с, что позволяет адаптировать модуль под различные требования системы.
- Интерфейс связи: RS-485, обеспечивающий надежную и дальнодействующую передачу данных.
- Защита от перенапряжения: ±70 В постоянного тока для входных каналов и ±3 кВ для линии питания, что повышает надежность работы в промышленных условиях.
- Рабочие условия: температурный диапазон от -25°C до +75°C и влажность от 10% до 95% без конденсации, что делает модуль пригодным для эксплуатации в различных климатических зонах.
- Габаритные размеры: 123 x 72 x 35 мм, что позволяет компактно интегрировать устройство в существующие системы.
- Монтаж: на DIN-рейку, обеспечивая удобство установки и обслуживания.
Модуль M-7046-G CR находит применение в различных областях промышленности, включая системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в автоматизации зданий. Его способность работать в условиях повышенных электромагнитных помех и широкий диапазон рабочих температур делают его идеальным выбором для использования в сложных промышленных средах.
Преимущества M-7046-G CR включают:
- Высокая степень изоляции: защита от перенапряжений и электростатических разрядов повышает надежность системы.
- Гибкость подключения: поддержка различных типов входных сигналов и протоколов связи позволяет интегрировать модуль в разнообразные системы автоматизации.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности обеспечивает стабильную работу в различных климатических условиях.
- Простота монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают процесс установки и обслуживания.
Совместимость M-7046-G CR с другими устройствами ICP DAS и поддержка стандартных протоколов Modbus RTU и DCON обеспечивают легкую интеграцию в существующие системы автоматизации, позволяя создавать эффективные и надежные решения для промышленных предприятий.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.2 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±70 В пост. ±3 кВ для линии питания |
| Входное сопротивление | 10 кОм |
| Количество каналов дискретного ввода | 15 |
| Напряжение в закрытом состоянии | Мокрый контакт: +1 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +3.5 ~ +50 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 5000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±16 кВ для случайной точки ±8 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода |
| Тип каналов | Дискретный ввод |
