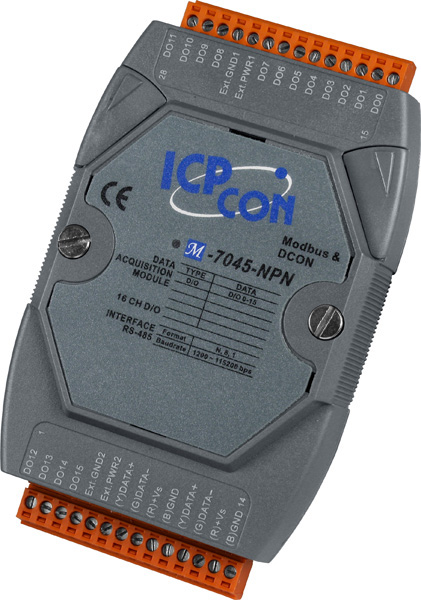

Модуль M-7045-NPN CR от компании ICP DAS представляет собой устройство с 16 каналами изолированного дискретного вывода типа "открытый коллектор" (sink), предназначенное для интеграции в системы автоматизации и управления. Модуль обеспечивает надежную изоляцию и защиту, что делает его подходящим для применения в промышленных условиях.
Ключевые технические особенности модуля M-7045-NPN CR включают:
- Количество каналов: 16 дискретных выходов типа "открытый коллектор" (sink).
- Напряжение нагрузки: от +3,5 до +50 В постоянного тока.
- Максимальный ток на канал: 700 мА.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON.
- Скорость передачи данных: от 1200 до 115200 бит/с.
- Защита от перенапряжения: ±3 кВ для линии питания, 60 В постоянного тока для линии RS-485.
- Изоляция каналов внутренней логики: 3750 В постоянного тока.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, ±8 кВ для случайной точки.
- Защита от быстрых переходных процессов (EFT): ±4 кВ для каждого канала и линии питания, ±2 кВ для порта RS-485.
- Рабочая температура: от -25 до +75°C.
- Габаритные размеры: 123 x 72 x 35 мм.
- Потребление тока: 0,4 Вт.
- Монтаж: на DIN-рейку.
- Материал корпуса: пластик.
- Системный индикатор: 1 индикатор питания/передачи данных.
- Сторожевой таймер: присутствует.
- Защита от неверной полярности: имеется.
- Установка безопасного значения: доступна.
- Установка значения при подаче питания: предусмотрена.
- Защита от короткого замыкания: имеется.
- Защита от перегрузки: 1,4 А.
Модуль M-7045-NPN CR предназначен для использования в системах автоматизации, где требуется надежный и изолированный дискретный вывод сигналов. Он может быть интегрирован в различные промышленные приложения, включая системы управления технологическими процессами, системы мониторинга и управления оборудованием, а также в системы сбора и обработки данных. Благодаря поддержке протоколов Modbus RTU и DCON, модуль обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
Преимущества модуля M-7045-NPN CR включают:
- Высокая степень защиты: изоляция каналов внутренней логики и защита от перенапряжений обеспечивают надежную работу в сложных промышленных условиях.
- Гибкость в настройке: возможность установки значений при подаче питания и безопасных значений повышает надежность системы.
- Широкий диапазон рабочих температур: от -25 до +75°C позволяет использовать модуль в различных климатических условиях.
- Компактные размеры: 123 x 72 x 35 мм облегчают монтаж в ограниченных пространствах.
- Низкое потребление энергии: 0,4 Вт способствует экономии энергии в системе.
Модуль M-7045-NPN CR является надежным и эффективным решением для реализации изолированных дискретных выходов в промышленных системах автоматизации, обеспечивая высокую степень защиты и гибкость в настройке.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.4 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита от перенапряжения | ±3 кВ для линии питания 60 В пост. |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для каждого канала и линии питания ±2 кВ для порта RS-485 |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Защита от короткого замыкания | Есть |
| Защита от перегрузки | 1.4 A |
| Количество каналов дискретного вывода | 16 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 700 мА |
| Установка значения при подаче питания | Есть |
| Тип устройства | Модуль дискретного вывода |
| Тип каналов | Дискретный вывод |
