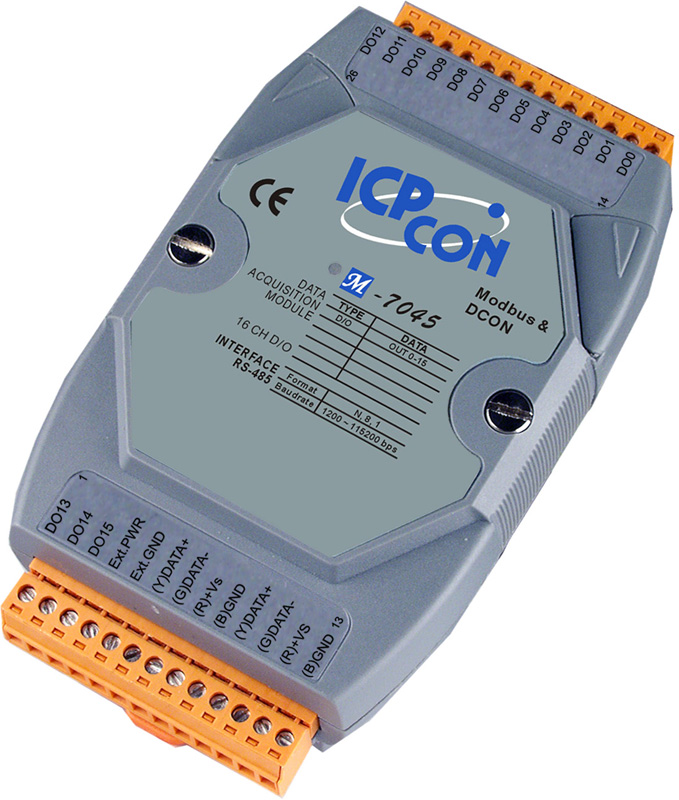

Модуль M-7045-G CR 16 Channel Isolated Digital Output Module

Модуль M-7045-G CR от компании ICP DAS представляет собой 16-канальный изолированный модуль дискретного цифрового вывода, предназначенный для интеграции в системы промышленной автоматизации. Устройство обеспечивает надежное управление различными исполнительными механизмами, такими как реле, соленоиды и другие устройства, требующие цифрового сигнала управления.

Ключевые технические особенности модуля M-7045-G CR включают:

• 16 каналов цифрового вывода с типом источника (Source), поддерживающих максимальную нагрузку до 650 мА на канал и напряжение нагрузки от +10 до +40 В постоянного тока.
• Гальваническая изоляция между каналами и внутренней логикой с напряжением изоляции 3750 В постоянного тока, обеспечивающая защиту от помех и повышающих надежность системы.
• Интерфейс RS-485 с поддержкой протоколов Modbus RTU и DCON, что обеспечивает гибкость при интеграции в различные системы управления.
• Скорость передачи данных от 1200 до 115200 бит/с, позволяющая адаптировать модуль под требования конкретного приложения.
• Защита от перенапряжения на линии питания до ±3 кВ и защита от электростатического разряда (ESD) до ±4 кВ для каждого канала, что повышает устойчивость устройства к внешним воздействиям.
• Рабочий диапазон температур от -25 до +75°C и рабочая влажность от 10% до 95% без конденсации, что делает модуль пригодным для эксплуатации в различных климатических условиях.
• Монтаж на DIN-рейку, обеспечивающий удобство установки и экономию пространства в распределительных щитах и шкафах управления.

Модуль M-7045-G CR находит применение в различных областях промышленной автоматизации, включая:

• Управление системами освещения в промышленных и коммерческих зданиях, где требуется централизованное включение/выключение групп осветительных приборов.
• Контроль и управление насосными станциями в водоснабжении и водоотведении, где необходимо дистанционное управление состоянием насосов.
• Автоматизация процессов в химической и нефтехимической промышленности, где требуется надежное управление различными технологическими процессами.
• Системы безопасности, включая управление сигнализацией и другими устройствами оповещения.

Преимущества модуля M-7045-G CR включают:

• Высокая степень защиты от внешних воздействий благодаря гальванической изоляции и защите от перенапряжений и электростатических разрядов.
• Гибкость интеграции благодаря поддержке двух распространенных протоколов связи и широкому диапазону скоростей передачи данных.
• Надежность при эксплуатации в различных климатических условиях, что снижает требования к обслуживанию и повышает общую эффективность системы.
• Удобство монтажа на DIN-рейку, что упрощает процесс установки и обслуживания устройства в распределительных щитах и шкафах управления.

Модуль M-7045-G CR совместим с различными системами управления, поддерживающими протоколы Modbus RTU и DCON, что обеспечивает его интеграцию в существующие инфраструктуры автоматизации. Его использование позволяет повысить эффективность и надежность управления промышленными процессами, обеспечивая высокую степень защиты и гибкость при настройке системы.

Основные характеристики:
