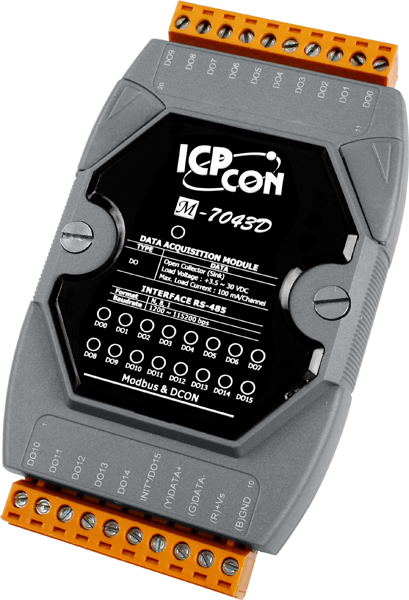

Модуль M-7043D CR от компании ICP DAS представляет собой устройство с 16 каналами неизолированного дискретного вывода типа "открытый коллектор" (Sink, NPN), предназначенное для управления различными исполнительными механизмами в промышленных системах автоматизации. Модуль обеспечивает надежную и эффективную работу в широком диапазоне условий эксплуатации.
Ключевые технические особенности M-7043D CR включают:
- Количество каналов: 16 дискретных выходов типа "открытый коллектор" (Sink, NPN), каждый с максимальной нагрузкой 100 мА.
- Напряжение нагрузки: от 3,5 до 30 В постоянного тока, что позволяет подключать различные исполнительные устройства.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий надежную передачу данных на расстоянии.
- Скорость передачи данных: от 1200 до 115200 бит/с, что позволяет гибко настраивать скорость обмена в зависимости от требований системы.
- Питание: рабочее напряжение от 10 до 30 В постоянного тока, с потреблением 1,1 Вт, что способствует экономии энергии.
- Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, влажность от 10 до 95% без конденсации, что обеспечивает надежную работу в различных климатических условиях.
- Защита: защита от неверной полярности, изоляция каналов внутренней логики на 3750 В постоянного тока, сторожевой таймер, установка безопасных значений при подаче питания и потере связи, что повышает надежность и безопасность эксплуатации.
- Монтаж: установка на DIN-рейку, что упрощает процесс монтажа и обслуживания.
- Индикаторы: 16 светодиодов для отображения состояния каждого канала и один индикатор питания/передачи данных для мониторинга состояния устройства.
Модуль M-7043D CR предназначен для использования в промышленных системах автоматизации, где требуется управление множеством исполнительных устройств, таких как реле, соленоиды, электромагниты и другие. Он идеально подходит для применения в областях, связанных с контролем и управлением технологическими процессами, системами безопасности, автоматизацией зданий и другими сферами, где необходим надежный и эффективный дискретный вывод сигналов.
Преимущества M-7043D CR включают:
- Гибкость подключения: возможность управления различными исполнительными устройствами благодаря широкому диапазону напряжений и токов.
- Надежность: защита от неверной полярности, изоляция каналов и сторожевой таймер обеспечивают стабильную работу в сложных условиях.
- Удобство монтажа: установка на DIN-рейку упрощает процесс монтажа и обслуживания устройства.
- Совместимость: поддержка стандартных протоколов Modbus RTU и DCON обеспечивает легкую интеграцию с различными системами автоматизации и контроллерами.
Модуль M-7043D CR является надежным и эффективным решением для управления дискретными выходами в промышленных системах, обеспечивая высокую производительность и долговечность при эксплуатации в различных условиях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | 16 индикаторов дискретного вывода |
| Потребление тока | 1.1 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +10 ~ +30 В |
| Количество каналов дискретного вывода | 16 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 100 мА |
| Установка значения при подаче питания | Есть |
| Тип устройства | Модуль дискретного вывода |
| Тип каналов | Дискретный вывод |
