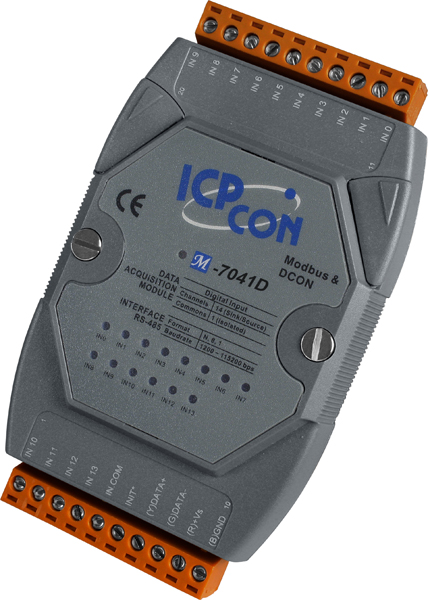

Модуль M-7041D-G CR от компании ICP DAS предназначен для изолированного дискретного ввода сигналов с 14 каналами, оснащённый светодиодным индикатором и поддерживающий протокол Modbus RTU. Устройство обеспечивает надёжную интеграцию в системы автоматизации, требующие точного и изолированного сбора дискретных сигналов.
Ключевые технические особенности модуля M-7041D-G CR включают:
- Количество каналов ввода: 14 дискретных входов с типом "мокрый контакт" (wet contact), обеспечивающих надёжную работу при напряжении от +4 до +30 В постоянного тока.
- Гальваническая изоляция: 3750 В постоянного тока, что гарантирует защиту от электрических помех и повышает надёжность системы.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий стабильную и быструю передачу данных на скорости от 1200 до 115200 бит/с.
- Сторожевой таймер: наличие аппаратного и программного сторожевого таймера повышает отказоустойчивость устройства в критических приложениях.
- Защита от перенапряжения: каждый канал защищён от перенапряжения до ±35 В постоянного тока, что предотвращает повреждение устройства при скачках напряжения.
- Рабочие условия: устройство функционирует в диапазоне температур от -25 до +75°C и при влажности от 10% до 95% без конденсации, что позволяет использовать его в различных климатических условиях.
Модуль M-7041D-G CR идеально подходит для применения в системах автоматизации, где требуется надёжный сбор дискретных сигналов с изоляцией. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и контроля, а также в устройства сбора данных, где необходима защита от электромагнитных помех и перенапряжений.
Преимущества использования модуля M-7041D-G CR включают:
- Высокая надёжность: благодаря гальванической изоляции и защите от перенапряжений, устройство обеспечивает стабильную работу в сложных электрических средах.
- Универсальность: поддержка двух протоколов связи (Modbus RTU и DCON) позволяет интегрировать модуль в различные системы автоматизации.
- Простота монтажа: компактные размеры (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку облегчают установку и обслуживание устройства.
- Широкий диапазон рабочих температур: возможность эксплуатации в температурном диапазоне от -25 до +75°C расширяет области применения модуля.
Модуль M-7041D-G CR от ICP DAS представляет собой надёжное и эффективное решение для задач по изолированному дискретному вводу сигналов в промышленных системах автоматизации, обеспечивая высокую степень защиты и совместимость с различными протоколами связи.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Индикаторы ввода/вывода | 14 индикаторов дискретного ввода |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 14 |
| Напряжение в закрытом состоянии | Мокрый контакт: +1 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода |
| Тип каналов | Дискретный ввод |
