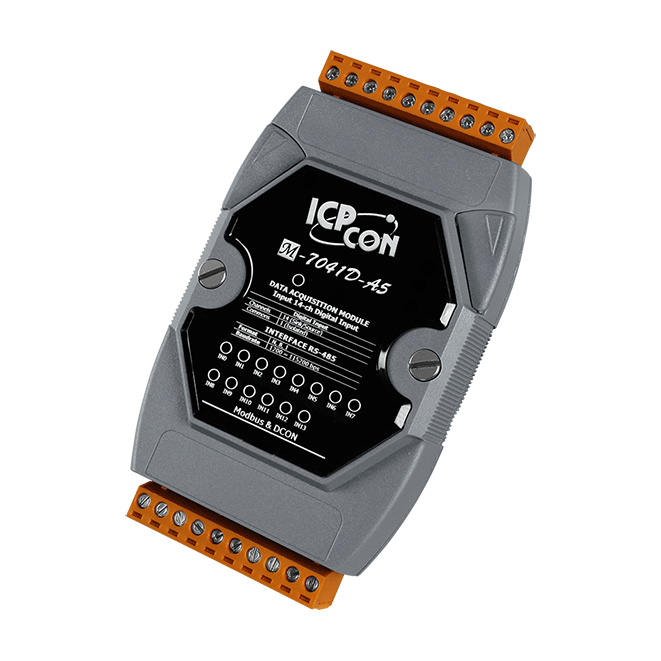

Модуль M-7041D-A5-G CR M-7041-A5 with LED Display (Gray Cover) (RoHS)

Модуль M-7041D-A5-G CR от компании ICP DAS представляет собой 14-канальный изолированный модуль дискретного ввода, предназначенный для работы с высоковольтными сигналами в диапазоне от 68 до 150 В постоянного тока. Этот модуль обеспечивает надежное и безопасное подключение к системам автоматизации, требующим обработки высоковольтных входных сигналов.

Ключевые технические особенности M-7041D-A5-G CR включают:

• Высоковольтные входы: поддержка входных сигналов до 150 В постоянного тока, что позволяет напрямую подключать устройства с высоковольтными выходами без необходимости использования дополнительных преобразователей.
• Типы входных цепей: возможность выбора между входами типа Sink и Source, обеспечивая гибкость в подключении различных устройств.
• Оптическая изоляция: каждый канал оснащен оптическим изолятором, обеспечивающим защиту от перенапряжений и электромагнитных помех, что повышает надежность системы.
• Функция счетчика: все каналы могут быть использованы как 16-битные счетчики, что расширяет возможности мониторинга и анализа входных сигналов.
• Светодиодные индикаторы: наличие 14 светодиодных индикаторов для мониторинга состояния каждого входного канала в реальном времени.
• Протоколы связи: поддержка протоколов Modbus RTU и DCON, обеспечивающих совместимость с широким спектром устройств и систем управления.
• Защита от электростатического разряда (ESD): защита ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, что гарантирует устойчивость к внешним электромагнитным воздействиям.
• Межканальная изоляция: изоляция между каналами внутренней логики на уровне 3750 В постоянного тока, обеспечивающая защиту от коротких замыканий и других электрических аномалий.
• Рабочие условия: широкий диапазон рабочих температур от -25 до +75°C и рабочая влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
• Питание: рабочее напряжение от 10 до 30 В постоянного тока и потребление тока 1,0 Вт, что обеспечивает экономичную эксплуатацию устройства.

Области применения M-7041D-A5-G CR включают:

• Автоматизация зданий: интеграция в системы управления для мониторинга и управления высоковольтными сигналами, такими как системы освещения, отопления и вентиляции.
• Промышленная автоматизация: использование в системах управления технологическими процессами, где требуется обработка высоковольтных входных сигналов от различных датчиков и устройств.
• Промышленное оборудование: подключение к машинам и оборудованию, генерирующему высоковольтные сигналы, для их мониторинга и управления.
• Системы управления пищевой и напитковой промышленности: интеграция в системы контроля процессов производства и упаковки, где необходима обработка высоковольтных сигналов.
• Производство полупроводников: использование в системах контроля и мониторинга процессов, связанных с высоковольтными сигналами.
• Системы управления: применение в различных системах управления, требующих надежной обработки высоковольтных дискретных входных сигналов.

Преимущества M-7041D-A5-G CR включают:

• Гибкость подключения: возможность работы с различными типами входных сигналов благодаря поддержке входов типа Sink и Source.
• Надежность: оптическая изоляция и защита от электростатического разряда обеспечивают устойчивость к внешним помехам и повышают долговечность устройства.
• Универсальность: поддержка протоколов Modbus RTU и DCON позволяет интегрировать модуль в различные системы управления и автоматизации.
• Простота монтажа: компактные габаритные размеры (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку облегчают установку и экономят пространство в распределительных щитах.
• Экономичность: низкое потребление энергии (1,0 Вт) способствует снижению эксплуатационных расходов.

M-7041D-A5-G CR от ICP DAS является надежным и эффективным решением для обработки высоковольтных дискретных входных сигналов в различных областях промышленной автоматизации, обеспечивая гибкость, надежность и простоту интеграции в существующие системы управления.

Основные характеристики:
