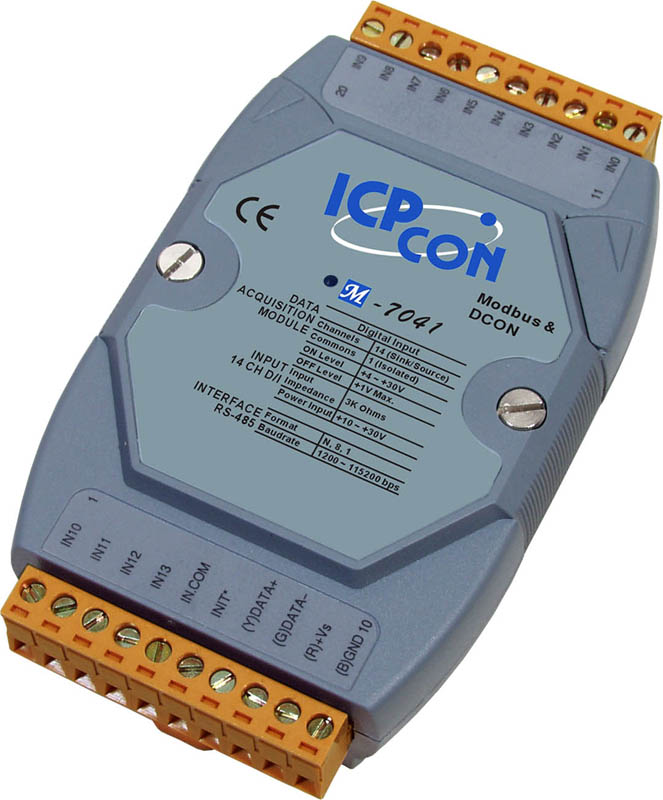

Модуль M-7041-G CR от ICP DAS представляет собой 14-канальный изолированный модуль цифрового ввода, предназначенный для интеграции в системы промышленной автоматизации, где требуется надежный сбор и обработка сигналов с различных устройств. Этот модуль обеспечивает высокую степень изоляции и гибкость в настройке, что делает его идеальным решением для разнообразных промышленных приложений.
**Ключевые технические особенности:**
- Количество каналов: 14 цифровых входов, каждый с возможностью работы как в режиме Sink, так и Source, что позволяет подключать различные типы датчиков и устройств.
- Типы входных сигналов: поддержка "мокрых" контактов с диапазоном напряжений от +4 до +30 В для логического "1" и до +1 В для логического "0".
- Гальваническая изоляция: внутреннее изолирование каналов с напряжением 3750 В постоянного тока, обеспечивающее защиту от помех и повышающее надежность системы.
- Счетчики: каждый канал может функционировать как 16-битный счетчик с максимальной частотой входного сигнала до 100 Гц и минимальной шириной импульса 5 мс, что расширяет возможности мониторинга и учета событий.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий стабильную и быструю передачу данных на скорости от 1200 до 115200 бит/с.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, что повышает устойчивость устройства к внешним воздействиям.
- Рабочие условия: широкий диапазон рабочих температур от -25 до +75°C и влажности от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
**Области применения и целевая аудитория:**
Модуль M-7041-G CR предназначен для использования в системах промышленной автоматизации, включая:
- Системы управления технологическими процессами;
- Системы мониторинга и учета;
- Оборудование для управления машинами и механизмами;
- Системы автоматизации зданий;
- Производственные линии в пищевой и напитковой промышленности;
- Системы управления в полупроводниковом производстве.
Целевая аудитория включает инженеров, занимающихся проектированием и обслуживанием систем автоматизации, а также компании, требующие надежных решений для сбора и обработки цифровых сигналов в промышленных условиях.
**Преимущества и совместимость:**
- Гибкость подключения: возможность выбора между режимами Sink и Source для цифровых входов, что упрощает интеграцию с различными типами датчиков и устройств.
- Высокая степень изоляции: защита от перенапряжений и электростатических разрядов повышает надежность работы в сложных промышленных средах.
- Совместимость с промышленными протоколами: поддержка Modbus RTU и DCON обеспечивает легкую интеграцию в существующие системы автоматизации.
- Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических условиях.
Модуль M-7041-G CR от ICP DAS является надежным и гибким решением для сбора и обработки цифровых сигналов в промышленных системах автоматизации, обеспечивая высокую степень изоляции, защиту от внешних воздействий и совместимость с промышленными протоколами связи.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.2 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Защита от перенапряжения | ±35 В пост. |
| Входное сопротивление | 3 кОм |
| Количество каналов дискретного ввода | 14 |
| Напряжение в закрытом состоянии | Мокрый контакт: +1 В пост. макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +4 ~ 30 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода |
| Тип каналов | Дискретный ввод |
