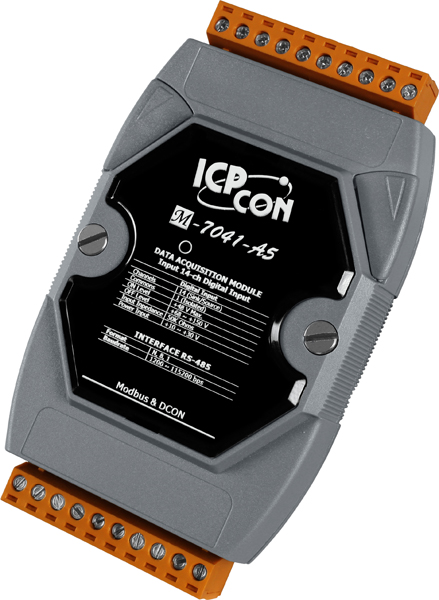

Модуль M-7041-A5-G CR от компании ICP DAS представляет собой 14-канальный модуль дискретного ввода с изоляцией, предназначенный для работы с высоковольтными сигналами. Он оснащён интерфейсом RS-485 и поддерживает протоколы Modbus RTU и DCON, что обеспечивает гибкость в интеграции с различными системами автоматизации.
Ключевые технические особенности:
- Количество каналов: 14 дискретных входов, поддерживающих как сухие, так и мокрые контакты.
- Входное сопротивление: 50 кОм, что обеспечивает совместимость с различными типами датчиков и устройств.
- Напряжение в открытом состоянии (мокрый контакт): +68 ~ +150 В постоянного тока, позволяющее напрямую подключать высоковольтные сигналы без дополнительных преобразователей.
- Изоляция каналов внутренней логики: 3750 В постоянного тока, обеспечивающая защиту от перенапряжений и повышенную надёжность работы.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала и ±8 кВ для случайной точки, соответствующая стандарту IEC 61000-4-2, что повышает устойчивость устройства к внешним помехам.
- Защита от быстрых транзиентных помех (EFT): ±2 кВ для линии питания, соответствующая стандарту IEC 61000-4-4, обеспечивая дополнительную защиту в промышленных условиях.
- Сторожевой таймер: аппаратный (1,6 секунд) и программный, позволяющий контролировать состояние входных сигналов и повышать надёжность системы.
- Рабочая температура: от -25 до +75 °C, что делает модуль пригодным для эксплуатации в различных климатических условиях.
- Габаритные размеры: 123 x 72 x 35 мм, что обеспечивает удобство монтажа на DIN-рейку или стену.
Области применения и целевая аудитория:
Модуль M-7041-A5-G CR предназначен для использования в системах автоматизации, где требуется надёжный сбор данных с высоковольтных дискретных сигналов. Он идеально подходит для предприятий энергетического сектора, химической промышленности, а также для систем мониторинга и управления в условиях повышенных требований к безопасности и надёжности. Инженеры и специалисты по автоматизации оценят его возможности по интеграции в существующие системы с использованием стандартных протоколов связи.
Преимущества и совместимость:
- Высокая изоляция: защита от перенапряжений и электростатических разрядов повышает надёжность работы в промышленных условиях.
- Гибкость подключения: поддержка различных типов контактов и возможность работы с высоковольтными сигналами без дополнительных преобразователей.
- Универсальность протоколов: поддержка Modbus RTU и DCON обеспечивает совместимость с широким спектром устройств и систем автоматизации.
- Простой монтаж: компактные размеры и возможность монтажа на DIN-рейку или стену упрощают установку и обслуживание.
Модуль M-7041-A5-G CR от ICP DAS является надёжным и эффективным решением для сбора и передачи высоковольтных дискретных сигналов в промышленных системах автоматизации, обеспечивая высокую степень защиты и совместимость с различными устройствами и протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 0.2 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Мокрый контакт |
| Входное сопротивление | 50 кОм |
| Количество каналов дискретного ввода | 14 |
| Напряжение в закрытом состоянии | Мокрый контакт: +48 В пост.макс. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +68 ~ +150 В пост. |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3750 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±2 кВ для линии питания |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода |
| Тип каналов | Дискретный ввод |
