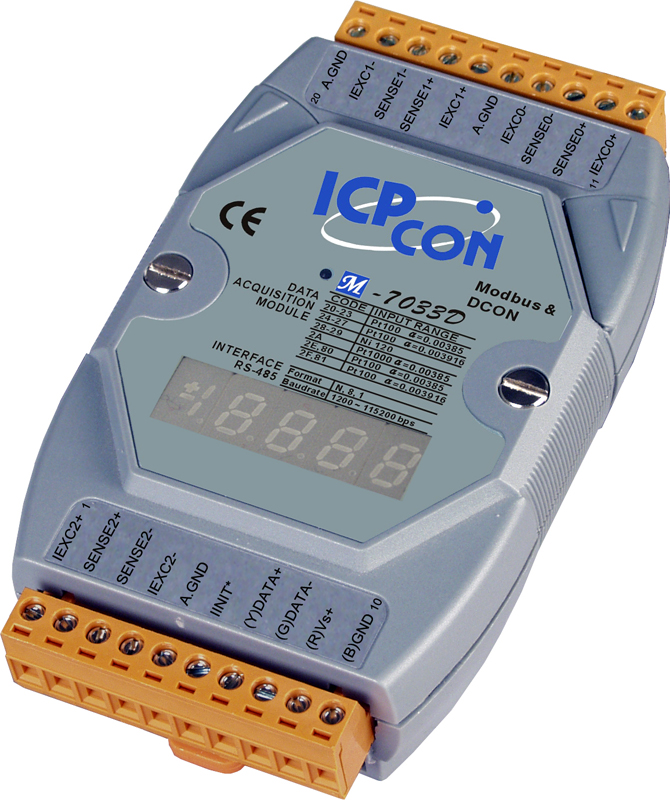

Модуль M-7033D-G CR от компании ICP DAS предназначен для точного измерения температуры с использованием термосопротивлений (RTD) и оснащён 7-сегментным светодиодным дисплеем для отображения показаний. Устройство поддерживает протоколы Modbus RTU и DCON, обеспечивая гибкость в интеграции с различными системами автоматизации.
Ключевые технические особенности:
- Количество каналов ввода: 3, поддерживающих подключение термосопротивлений Pt100, Pt1000 и Ni120 в 2-, 3- или 4-проводной конфигурации.
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Частота дискретизации: 15 Гц при фильтрации на 60 Гц, что позволяет получать актуальные данные в реальном времени.
- Точность измерений: ±0,1% от полного диапазона, гарантируя надёжность показаний.
- Интерфейс связи: RS-485 с поддержкой скорости передачи данных от 1200 до 115200 бит/с, обеспечивая стабильную и быструю передачу информации.
- Электропитание: Рабочее напряжение 10–30 В постоянного тока и потребление 1,6 Вт, что делает устройство энергоэффективным.
- Защита: Защита от неверной полярности, перенапряжения (±0,5 кВ для линии питания), ESD (±2 кВ для каждого канала) и EFT (±4 кВ для линии питания) обеспечивает надёжную работу в различных условиях.
- Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что расширяет область применения устройства.
Области применения и целевая аудитория:
Модуль M-7033D-G CR идеально подходит для промышленных предприятий, требующих точного мониторинга температуры в процессах, где используются термосопротивления. Это может включать химическую, нефтехимическую, пищевую промышленность, а также системы отопления, вентиляции и кондиционирования воздуха (HVAC). Инженеры и специалисты по автоматизации оценят его за простоту интеграции и надёжность в работе.
Преимущества и совместимость:
- Гибкость подключения: Возможность использования различных типов термосопротивлений и конфигураций проводки.
- Индикация: 7-сегментный светодиодный дисплей и индикатор состояния питания/передачи данных упрощают мониторинг работы устройства.
- Защищённость: Высокий уровень защиты от внешних воздействий и перенапряжений обеспечивает надёжную эксплуатацию в сложных условиях.
- Совместимость: Поддержка протоколов Modbus RTU и DCON позволяет интегрировать модуль в различные системы автоматизации и SCADA.
Модуль M-7033D-G CR от ICP DAS представляет собой надёжное и эффективное решение для точного измерения температуры в промышленных приложениях, обеспечивая высокую точность, гибкость подключения и простоту интеграции в существующие системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 15 Гц |
| Тип подключаемых датчиков | Pt100, Pt1000, Ni120 |
| Потребление тока | 1.6 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания ±25 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть |
| Тип каналов аналогового ввода | 2/3/4-проводные |
| 3-проводный терморезистор | Есть |
| Измерение сопротивления | 3.2 кОм макс. |
| Тип входного датчика | Терморезистор |
| Количество каналов АЦП | 3 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
