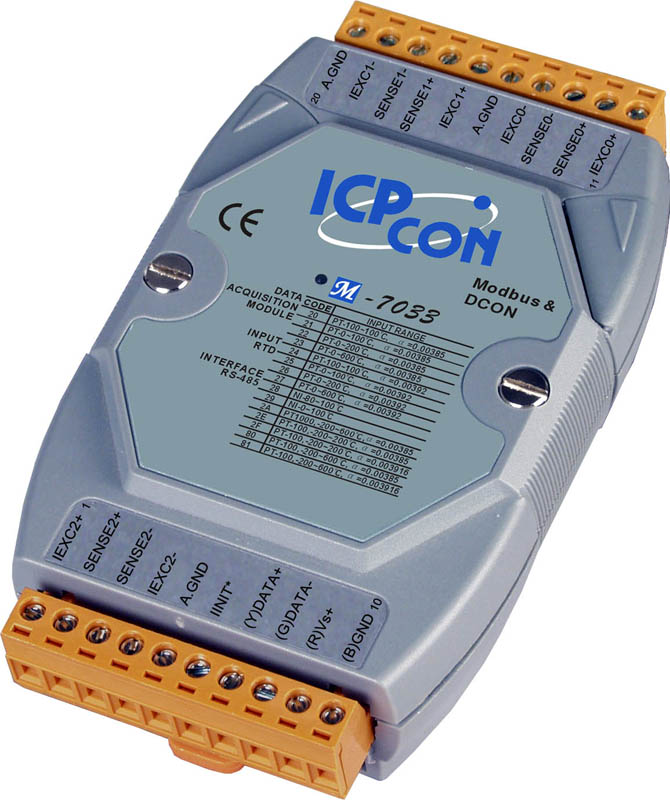

Модуль M-7033-G CR от компании ICP DAS представляет собой устройство для измерения температуры с использованием термосопротивлений (RTD). Он оснащён тремя входными каналами, поддерживающими подключение датчиков Pt100, Pt1000 и Ni120 в 2-, 3- или 4-проводной конфигурации. Это обеспечивает гибкость в выборе типа подключения в зависимости от требований системы.
Ключевые технические особенности модуля включают:
- Разрешение АЦП: 16 бит, что обеспечивает высокую точность измерений.
- Частота дискретизации: до 15 Гц, позволяющая эффективно отслеживать динамические изменения температуры.
- Точность измерений: ±0,1% от полного диапазона, обеспечивая надёжность данных.
- Гальваническая изоляция: 3000 В постоянного тока между полем и логикой, повышающая устойчивость к помехам.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий совместимость с различными системами автоматизации.
- Скорость передачи данных: от 1200 до 115200 бит/с, позволяющая адаптироваться к требованиям конкретного приложения.
- Рабочие условия: температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что делает модуль подходящим для эксплуатации в различных промышленных средах.
Модуль M-7033-G CR предназначен для использования в системах автоматизации, где требуется точное измерение температуры. Он может быть интегрирован в системы мониторинга и управления технологическими процессами, а также в системы управления климатом и отоплением. Благодаря поддержке стандартных протоколов связи, модуль легко интегрируется с различными контроллерами и SCADA-системами, обеспечивая гибкость в проектировании и расширении автоматизированных систем.
Среди преимуществ использования M-7033-G CR можно отметить:
- Универсальность подключения: поддержка различных типов термосопротивлений и конфигураций проводки.
- Высокая точность и надёжность: благодаря высокому разрешению АЦП и гальванической изоляции.
- Гибкость в интеграции: совместимость с различными системами автоматизации благодаря поддержке стандартных протоколов связи.
- Надёжность в эксплуатации: широкий диапазон рабочих температур и влажности, а также защита от перенапряжений и электростатических разрядов.
Модуль M-7033-G CR является надёжным и гибким решением для задач измерения температуры в промышленных приложениях, обеспечивая точность, надёжность и совместимость с современными системами автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 15 Гц |
| Тип подключаемых датчиков | Pt100, Pt1000, Ni120 |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания ±25 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть |
| Тип каналов аналогового ввода | 2/3/4-проводные |
| 3-проводный терморезистор | Есть |
| Измерение сопротивления | 3.2 кОм макс. |
| Тип входного датчика | Терморезистор |
| Количество каналов АЦП | 3 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
