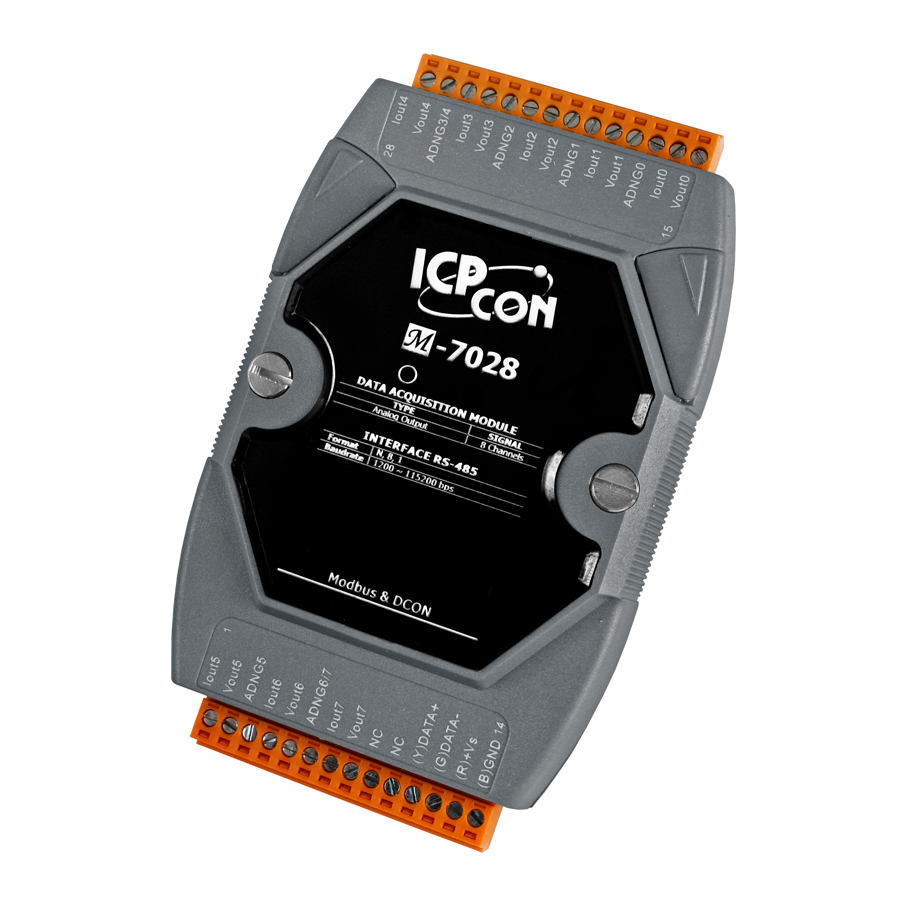

Модуль M-7028-G CR от ICP DAS представляет собой устройство с восемью каналами аналогового вывода, предназначенное для интеграции в системы автоматизации, требующие точного и надежного управления аналоговыми сигналами. Модуль обеспечивает высокую гибкость в настройке выходных сигналов и совместим с протоколами Modbus RTU и DCON, что делает его универсальным решением для различных промышленных приложений.
Ключевые технические особенности модуля M-7028-G CR включают:
- Количество каналов ЦАП: 8
- Разрешение ЦАП: 12 бит
- Диапазоны выходных сигналов по напряжению: ±5 В, ±10 В, 0 ~ 5 В, 0 ~ 10 В
- Диапазоны выходных сигналов по току: 0 ~ 20 мА, 4 ~ 20 мА
- Точность ЦАП: ±0.1% от полного диапазона
- Скорость изменения выходного сигнала: 0.125 ~ 1024 мА/с, 0.0625 ~ 512 В/с
- Скорость передачи данных: 1200 ~ 115200 бит/с
- Интерфейс: RS-485
- Протоколы последовательной связи: Modbus RTU, DCON
- Защита от неверной полярности: Есть
- Сторожевой таймер: Есть
- Материал корпуса: Пластик
- Монтаж: На DIN-рейку
- Габаритные размеры: 123 x 72 x 35 мм
- Потребление тока: 4.3 Вт
- Рабочее напряжение: 10 ~ 30 В постоянного тока
- Рабочая температура: -25 ~ +75 °C
- Температура хранения: -40 ~ +85 °C
- Рабочая влажность: 10 ~ 95%, без образования конденсата
- Защита ESD (IEC 61000-4-2): ±8 кВ для каждого канала
- Защита по RS (IEC 61000-4-3): 3 В/м, 80 МГц ~ 1 ГГц
- Изоляция каналов внутренней логики: 3000 В постоянного тока
- Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания
Модуль M-7028-G CR предназначен для применения в различных областях промышленной автоматизации, включая системы управления технологическими процессами, оборудование для тестирования и калибровки, а также в устройствах, требующих точного управления аналоговыми сигналами. Его способность работать в широком диапазоне температур и влажности, а также наличие защиты от перенапряжений и электростатических разрядов, делает его надежным выбором для эксплуатации в сложных промышленных условиях.
Среди преимуществ модуля M-7028-G CR можно отметить:
- Гибкость настройки выходных сигналов: Возможность выбора различных диапазонов напряжения и тока для соответствия требованиям конкретного приложения.
- Высокая точность и скорость отклика: Разрешение 12 бит и скорость изменения выходного сигнала до 1024 мА/с обеспечивают точное и быстрое управление.
- Надежность в эксплуатации: Широкий диапазон рабочих температур и защита от перенапряжений гарантируют стабильную работу в различных условиях.
- Совместимость с промышленными протоколами: Поддержка Modbus RTU и DCON обеспечивает легкую интеграцию в существующие системы автоматизации.
Модуль M-7028-G CR является эффективным решением для предприятий, требующих надежного и гибкого управления аналоговыми сигналами в системах автоматизации. Его технические характеристики и возможности обеспечивают высокую производительность и долговечность в эксплуатации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 4.3 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита по RS (IEC 61000-4-3) | 3 В/м, 80 МГц ~ 1 ГГц |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±8 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Количество каналов ЦАП | 8 |
| Тип подключения | Source |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность выхода по току | 500 Ом |
| Время установки значения ЦАП | 10 мс на канал |
| Нагрузочная способность выхода по напряжению | 10 В при 10 мА |
| Обнаружение обрыва кабеля | Есть, +4 ~ +20 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Скорость изменения выходного сигнала | 0.125 ~ 1024 мА/с 0.0625 ~ 512 В/с |
| Разрешение ЦАП | 12 бит |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый вывод |
