Модуль M-7026 CR 6-channel Analog Input, 2-channel Analog Output, 3-channel Digital Input and

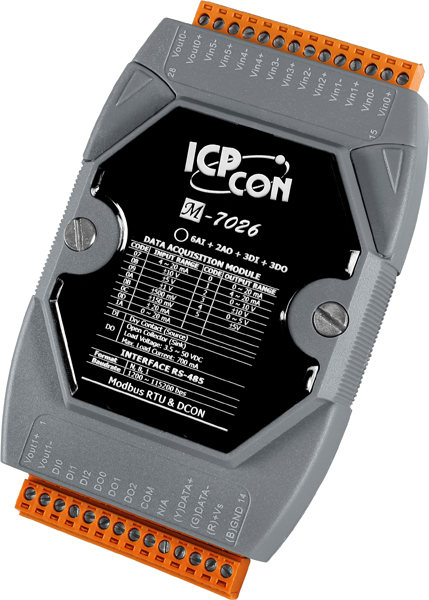

Модуль M-7026 CR от компании ICP DAS представляет собой универсальное устройство ввода-вывода, предназначенное для интеграции в системы автоматизации и мониторинга. Он оснащён шестью дифференциальными каналами аналогового ввода, двумя каналами аналогового вывода, а также тремя каналами дискретного ввода и тремя каналами дискретного вывода, что обеспечивает гибкость при подключении различных типов датчиков и исполнительных механизмов.

Ключевыми техническими особенностями M-7026 CR являются:

• Аналоговый ввод: 6 дифференциальных каналов с разрешением 16 бит и частотой дискретизации 10 Гц в обычном режиме и 60 Гц в ускоренном режиме. Поддерживаются различные диапазоны входных сигналов по напряжению (±5 В, ±10 В, ±500 мВ, ±1 В, ±150 мВ) и по току (±20 мА, 0–20 мА, 4–20 мА), что позволяет подключать широкий спектр датчиков.
• Аналоговый вывод: 2 канала с разрешением 12 бит, поддерживающие выходные сигналы по напряжению (0–10 В, ±5 В, 0–5 В, ±10 В) и по току (4–20 мА, 0–20 мА). Каждый канал способен обеспечивать нагрузку до 10 В при 20 мА, что подходит для управления различными исполнительными механизмами.
• Дискретный ввод: 3 канала с типом подключения "Source" для сухих контактов. Напряжение в открытом состоянии замкнуто на GND, в закрытом — открытое. Обнаружение обрыва кабеля доступно для диапазона 4–20 мА, что повышает надёжность системы.
• Дискретный вывод: 3 канала с открытым коллектором (тип "Sink"), поддерживающие максимальную нагрузку 700 мА при напряжении от 3,5 до 50 В постоянного тока. Каждый канал оснащён защитой от короткого замыкания и перегрузки (1,4 А), что обеспечивает долговечность и безопасность эксплуатации.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий надёжную и быструю передачу данных на скорости от 1200 до 115200 бит/с. Это позволяет интегрировать модуль в существующие системы автоматизации, использующие эти протоколы.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока с защитой от неверной полярности. Максимальное потребление мощности составляет 1,8 Вт, что делает устройство энергоэффективным.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации. Это позволяет использовать модуль в различных климатических условиях, включая промышленные и уличные установки.
• Защита: Изоляция каналов внутренней логики 2500 В постоянного тока, защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от импульсных помех (EFT) до ±4 кВ для линии питания, а также защита от перенапряжения до ±3 кВ для линии питания. Эти меры обеспечивают надёжную работу устройства в условиях электромагнитных помех.

Модуль M-7026 CR предназначен для использования в различных областях промышленности, включая системы автоматизации зданий, мониторинг и управление технологическими процессами, а также в системах сбора данных с датчиков. Его гибкость в настройке входных и выходных сигналов, а также надёжность в эксплуатации делают его подходящим для интеграции в сложные системы автоматизации.

Преимущества M-7026 CR включают:

• Гибкость в подключении различных типов датчиков и исполнительных механизмов благодаря разнообразию входных и выходных каналов.
• Надёжность и долговечность эксплуатации благодаря встроенным защитным функциям и широкому диапазону рабочих температур.
• Совместимость с существующими системами автоматизации, использующими протоколы Modbus RTU и DCON, что упрощает интеграцию и снижает затраты на внедрение.

Модуль M-7026 CR от ICP DAS является надёжным и универсальным решением для задач ввода-вывода в системах автоматизации, обеспечивая высокую гибкость, надёжность и совместимость с различными промышленными приложениями.
