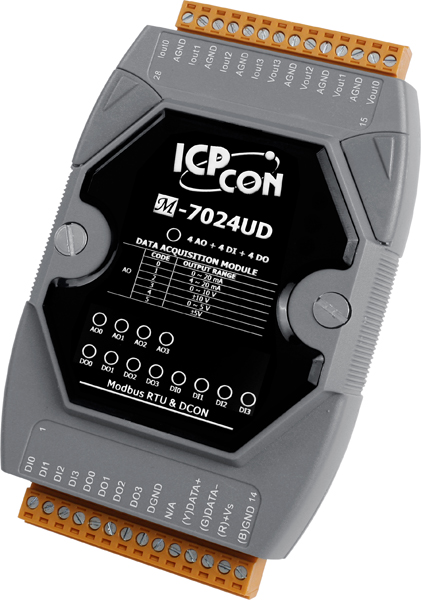

Модуль M-7024UD CR M-7024U with LED Display (Gray Cover) (RoHS)

Модуль M-7024UD CR от ICP DAS представляет собой многофункциональное устройство, оснащённое четырьмя каналами аналогового вывода, четырьмя каналами дискретного ввода и четырьмя каналами дискретного вывода. Это решение предназначено для интеграции в системы автоматизации, требующие гибкости и надёжности при обработке различных типов сигналов.

Ключевые технические особенности M-7024UD CR включают:

• Аналоговый вывод: 4 канала с 16-битной разрядностью ЦАП, поддерживающие диапазоны выходных сигналов по напряжению (0–5 В, ±5 В, 0–10 В, ±10 В) и по току (0–20 мА, 4–20 мА). Каждый канал можно индивидуально настраивать, что обеспечивает гибкость в применении.
• Дискретный ввод: 4 канала, поддерживающие как сухие, так и мокрые контакты. Защита от перенапряжения до 60 В постоянного тока и возможность работы на расстоянии до 500 м для сухих контактов делают модуль надёжным в различных условиях эксплуатации.
• Дискретный вывод: 4 канала с открытым коллектором, способные управлять нагрузками до 700 мА при напряжении от 3,5 до 50 В постоянного тока, что расширяет возможности управления внешними устройствами.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающая надёжную и быструю передачу данных на скорости от 1200 до 115200 бит/с.
• Защита и изоляция: Внутренняя изоляция каналов логики до 2500 В постоянного тока, защита от электростатических разрядов (ESD) до ±8 кВ для каждого канала и защита от быстрых транзиентов (EFT) до ±4 кВ для линии питания, что гарантирует устойчивость к внешним помехам.
• Условия эксплуатации: Рабочий диапазон температур от -25 до +75°C и влажности от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.

Области применения M-7024UD CR включают системы автоматизации зданий, промышленное оборудование, системы управления процессами и другие приложения, где требуется обработка аналоговых и дискретных сигналов с высокой степенью надёжности и гибкости. Модуль идеально подходит для интеграции в системы, использующие протоколы Modbus RTU и DCON, обеспечивая эффективное взаимодействие с различными устройствами и контроллерами.

Преимущества M-7024UD CR:

• Многофункциональность, сочетающая в одном устройстве аналоговые и дискретные каналы ввода-вывода.
• Гибкость настройки выходных сигналов и индивидуальная конфигурация каждого канала.
• Высокая степень защиты и изоляции, обеспечивающая надёжную работу в промышленных условиях.
• Совместимость с промышленными протоколами Modbus RTU и DCON, что облегчает интеграцию в существующие системы.

Модуль M-7024UD CR от ICP DAS является надёжным и гибким решением для профессионалов, требующих эффективного и безопасного управления аналоговыми и дискретными сигналами в промышленных и автоматизированных системах.

Основные характеристики:
