Артикул:
M-7024U
Характеристики
Полное наименование:
—

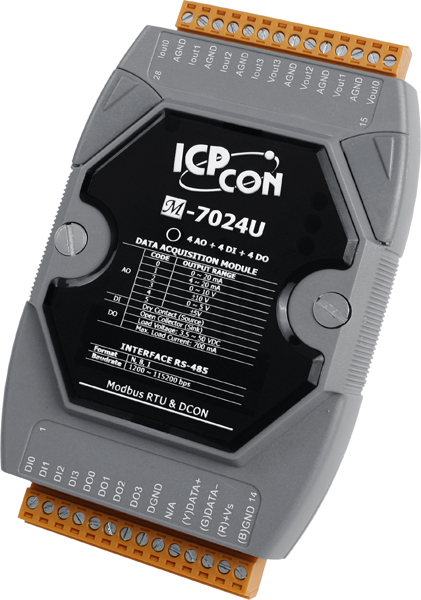

Модуль M-7024U CR 4-channel Analog Output,4-channel Digital Input and 4-channel Digital Output Module using the DCON and Modbus Protocols (Gray Cover) (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль M-7024U от компании ICP DAS предназначен для интеграции в системы автоматизации, требующие надежного и гибкого ввода-вывода сигналов. Он оснащен четырьмя каналами аналогового вывода, четырьмя каналами дискретного ввода и четырьмя каналами дискретного вывода, что делает его универсальным решением для различных промышленных приложений.
Ключевые технические особенности M-7024U включают:
- Аналоговый вывод: 4 канала с разрешением 16 бит, поддерживающие диапазоны выходных сигналов по току 0–20 мА и 4–20 мА. Время установки значения ЦАП составляет 10 мс на канал, обеспечивая быструю реакцию системы.
- Дискретный ввод: 4 канала, поддерживающие сухие и мокрые контакты. Рабочее расстояние для сухого контакта достигает 500 м, что расширяет возможности применения в различных условиях.
- Дискретный вывод: 4 канала с открытым коллектором, способные выдерживать нагрузку до 700 мА на канал, что позволяет управлять различными исполнительными механизмами.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий надежную и быструю передачу данных на скорости от 1200 до 115200 бит/с.
- Защита и изоляция: Изоляция каналов внутренней логики на уровне 2500 В пост.тока, защита от перенапряжения до +60 В пост. и защита от короткого замыкания, что повышает надежность работы устройства в промышленных условиях.
- Условия эксплуатации: Рабочая температура от –25 до +75°C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных климатических зонах.
Области применения M-7024U включают системы управления технологическими процессами, автоматизацию зданий, мониторинг и управление оборудованием на производственных предприятиях, а также в энергетическом секторе. Его универсальность и надежность делают его подходящим для интеграции в различные системы автоматизации, требующие гибкого и надежного ввода-вывода сигналов.
Преимущества M-7024U:
- Гибкость в подключении различных типов сигналов благодаря поддержке сухих и мокрых контактов на входах.
- Высокая скорость передачи данных и надежность связи через интерфейс RS-485 с протоколами Modbus RTU и DCON.
- Устойчивость к внешним воздействиям и защита от перенапряжений, что повышает долговечность устройства в промышленных условиях.
- Широкий диапазон рабочих температур и влажности, позволяющий использовать модуль в различных климатических условиях.
Модуль M-7024U совместим с различными системами автоматизации, поддерживающими протоколы Modbus RTU и DCON, и может быть интегрирован в существующие инфраструктуры без значительных изменений. Его конструктивные особенности, такие как монтаж на DIN-рейку и компактные габариты, облегчают установку и эксплуатацию в ограниченных пространствах.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 4.0 Вт |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт, Мокрый контакт |
| Защита от перенапряжения | +60 В пост. 60 В пост. |
| Рабочее расстояние для сухого контакта | 500 м макс. |
| Количество каналов дискретного ввода | 4 |
| Напряжение в закрытом состоянии | Сухой контакт: Открытый Мокрый контакт: +4 ~ 30 В пост. |
| Тип подключения каналов дискретного ввода | Sink/Source |
| Напряжение в открытом состоянии | Мокрый контакт: +1 В пост.макс. Сухой контакт: Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 2500 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±8 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Количество каналов ЦАП | 4 |
| Тип подключения | Source |
| Установка безопасного значения | Есть, настраивается программно |
| Нагрузочная способность выхода по току | 1000 Ом |
| Время установки значения ЦАП | 10 мс на канал |
| Защита от короткого замыкания | Есть |
| Обнаружение обрыва кабеля | Есть, +4 ~ +20 мА |
| Установка значения при подаче питания | Есть, настраивается программно |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Точность ЦАП | ±0.02% ±0.02% от полного диапазона |
| Скорость изменения выходного сигнала | 0.125 ~ 1024 мА/с 0.0625 ~ 512 В/с |
| Разрешение ЦАП | 16 бит |
| Тип подключения каналов дискретного вывода | Sink |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Защита от перегрузки | 1.4 A |
| Количество каналов дискретного вывода | 4 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 700 мА |
| Максимальная частота входного сигнала | 100 Гц |
| Минимальная ширина импульса | 5 мс |
| Максимальное разрешение счетчика | 16 бит |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового вывода |
| Тип каналов | Аналоговый вывод Дискретный ввод Дискретный вывод |
