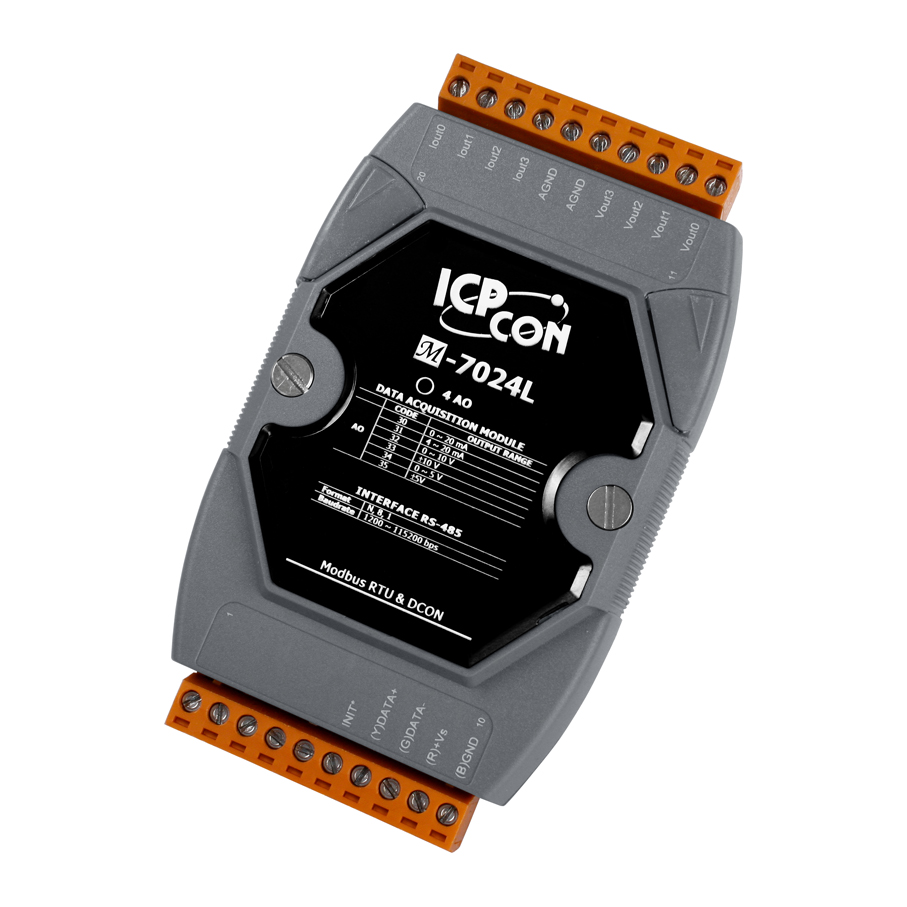

Модуль M-7024L от компании ICP DAS представляет собой устройство с четырьмя каналами аналогового вывода, обеспечивающее высокоточное преобразование цифровых сигналов в аналоговые. Каждый канал оснащён 12-битным цифро-аналоговым преобразователем (ЦАП), что гарантирует точность ±0,1% от полного диапазона. Время установки значения на выходе составляет 10 мс, что обеспечивает быструю реакцию системы на изменения управляющих сигналов.
Устройство поддерживает программно выбираемые типы выходных сигналов: токовые (0–20 мА, 4–20 мА) и напряженческие (0–5 В, ±5 В, 0–10 В, ±10 В). Это позволяет гибко настраивать модуль под требования конкретного приложения. Для обеспечения надёжности работы предусмотрены функции установки безопасного значения и значения при подаче питания, а также два сторожевых таймера, контролирующих состояние устройства и передачи данных.
Модуль M-7024L оснащён интерфейсом RS-485 и поддерживает протоколы Modbus RTU и DCON, что обеспечивает совместимость с широким спектром промышленного оборудования. Скорость передачи данных варьируется от 1200 до 115200 бит/с, что позволяет интегрировать модуль в системы с различными требованиями к скорости обмена данными. Внутримодульная изоляция каналов достигает 3000 В постоянного тока, что повышает устойчивость устройства к электромагнитным помехам и защищает от коротких замыканий.
Устройство предназначено для монтажа на DIN-рейку, что упрощает его интеграцию в существующие системы автоматизации. Габаритные размеры модуля составляют 123 x 72 x 35 мм, а потребляемая мощность — 2,7 Вт. Рабочий диапазон температур от -25°C до +75°C и защита от неверной полярности обеспечивают надёжную эксплуатацию в различных промышленных условиях. Модуль также защищён от электростатических разрядов (ESD) до ±8 кВ для каждого канала и от быстрых транзиентных помех (EFT) до ±4 кВ для линии питания, что соответствует стандартам IEC 61000-4-2 и IEC 61000-4-4 соответственно.
Модуль M-7024L находит применение в различных областях промышленности, включая автоматизацию зданий, фабричную автоматизацию, автоматизацию машин, дистанционное обслуживание и диагностику, а также в испытательном оборудовании. Его гибкость в настройке выходных сигналов и надёжность делают его подходящим для интеграции в системы управления и мониторинга, требующие точного и быстрого преобразования цифровых сигналов в аналоговые.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 2.7 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита по RS (IEC 61000-4-3) | 5 В/м, 80 МГц ~ 1 ГГц |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±8 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Количество каналов ЦАП | 4 |
| Установка безопасного значения | Есть |
| Время установки значения ЦАП | 10 мс |
| Установка значения при подаче питания | Есть |
| Диапазон выходных сигналов по напряжению | ±5 В ±10 В 0 ~ 5 В 0 ~ 10 В |
| Диапазон выходных сигналов по току | 0 ~ 20 мА 4 ~ 20 мА |
| Точность ЦАП | ±0.1% ±0.1% от полного диапазона |
| Разрешение ЦАП | 12 бит |
| Тип устройства | Модуль аналогового вывода |
| Тип каналов | Аналоговый вывод |
