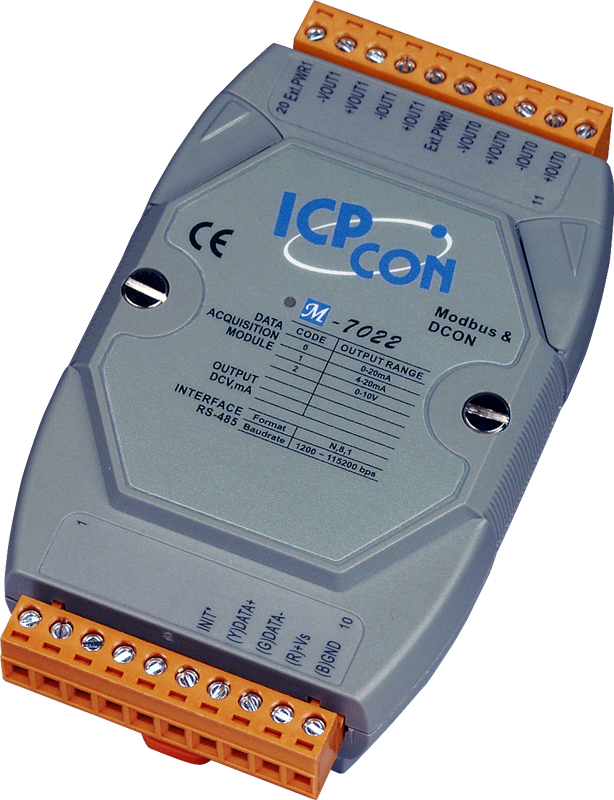

Модуль M-7022-G CR 2-channel 12-bit analog output module (channel to channel isolated)

Модуль M-7022-G CR от компании ICP DAS представляет собой устройство с двумя каналами аналогового вывода, оснащённое 12-битными ЦАП и межканальной изоляцией. Он предназначен для преобразования цифровых сигналов в аналоговые с высокой точностью, что делает его незаменимым в системах автоматизации, где требуется надёжная и точная передача аналоговых сигналов.

Ключевые технические особенности модуля M-7022-G CR включают:

• Разрешение ЦАП: 12 бит, обеспечивающее высокую точность преобразования.
• Диапазоны выходных сигналов: по напряжению 0–5 В и 0–10 В; по току 0–20 мА и 4–20 мА, что позволяет гибко настраивать выходные параметры в зависимости от требований системы.
• Межканальная изоляция: 2 кВ, обеспечивающая защиту от помех и повышающая надёжность работы устройства в сложных электрических средах.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, что обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
• Скорость передачи данных: от 1200 до 115200 бит/с, позволяющая адаптировать устройство к различным требованиям по скорости обмена данными.
• Рабочие условия: температурный диапазон от -25 до +75 °C и влажность от 10 до 95% без конденсации, что делает модуль подходящим для эксплуатации в различных климатических условиях.
• Защита от перенапряжений: ±0,5 кВ для линии питания, а также защита от электростатических разрядов (ESD) и быстрых транзиентных помех (EFT), соответствующие стандартам IEC 61000-4-2 и IEC 61000-4-4, обеспечивают дополнительную надёжность устройства в промышленных средах.

Модуль M-7022-G CR находит применение в различных областях промышленной автоматизации, включая:

• Системы управления технологическими процессами: для точного контроля и регулирования параметров процессов.
• Автоматизация зданий: для управления системами отопления, вентиляции и кондиционирования воздуха (HVAC).
• Энергетика: в системах мониторинга и управления распределением электроэнергии.
• Системы мониторинга: для сбора и передачи данных с датчиков в реальном времени.

Преимущества модуля M-7022-G CR включают:

• Высокая точность и надёжность: благодаря 12-битному разрешению и межканальной изоляции.
• Гибкость настройки: возможность выбора различных диапазонов выходных сигналов по напряжению и току.
• Широкая совместимость: поддержка стандартных протоколов Modbus RTU и DCON, а также интерфейса RS-485, что облегчает интеграцию с различным промышленным оборудованием.
• Устойчивость к внешним воздействиям: защита от перенапряжений, электростатических разрядов и быстрых транзиентных помех, соответствующие международным стандартам, обеспечивают надёжную работу в сложных электромагнитных условиях.

Модуль M-7022-G CR является эффективным решением для задач, требующих точного и надёжного преобразования цифровых сигналов в аналоговые в промышленных системах автоматизации. Его технические характеристики и возможности делают его универсальным инструментом для широкого спектра приложений в сфере промышленной автоматизации.
