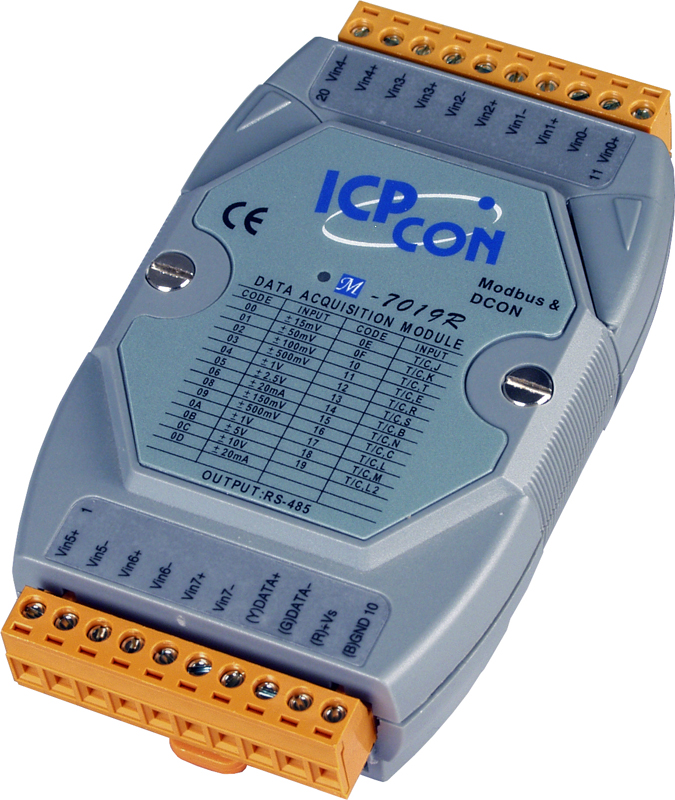

Модуль M-7019R-G CR от компании ICP DAS представляет собой устройство с 8 дифференциальными каналами аналогового ввода, предназначенное для работы с различными типами датчиков, включая термопары типов J, K, T, E, R, S, B, N, C, L, M и LDIN43710. Это обеспечивает гибкость в выборе датчиков для различных приложений.
Ключевыми техническими характеристиками M-7019R-G CR являются:
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Частота дискретизации: 8 Гц (общая), что соответствует 1 Гц на канал, подходящее для большинства промышленных приложений.
- Диапазоны входных сигналов: по напряжению: ±150 мВ, ±500 мВ, ±5 В, ±1 В, ±10 В; по току: 0–20 мА, 4–20 мА, ±20 мА, выбирается джампером.
- Защита от перенапряжения: ±200 В постоянного тока на каждый канал, обеспечивающая надежную защиту от внешних помех.
- Изоляция каналов внутренней логики: 3000 В постоянного тока, повышающая устойчивость устройства к электрическим помехам.
- Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала, что соответствует международным стандартам.
- Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания, обеспечивающая дополнительную защиту от электромагнитных помех.
- Обнаружение обрыва кабеля: имеется для сигналов 4–20 мА, что позволяет своевременно выявлять неисправности в системе.
- Сторожевой таймер: аппаратный (1,6 секунды) и программный, повышающий надежность работы устройства.
- Рабочие условия: температура от –25 до +75 °C, влажность 10–95% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
- Питание: постоянный ток 10–30 В, потребление 1,2 Вт, защита от неверной полярности.
- Интерфейс: RS-485 с протоколами Modbus RTU и DCON, скорость передачи данных от 1200 до 115200 бит/с, что обеспечивает совместимость с широким спектром промышленного оборудования.
- Монтаж: на DIN-рейку, материал корпуса — пластик, габаритные размеры 123 x 72 x 35 мм.
Модуль M-7019R-G CR предназначен для использования в системах автоматизации, где требуется надежный и точный сбор данных с различных датчиков. Он идеально подходит для мониторинга и управления процессами в таких отраслях, как энергетика, нефтехимия, машиностроение и другие, где необходима интеграция с существующими системами управления через протоколы Modbus RTU и DCON.
Преимущества M-7019R-G CR включают:
- Гибкость в выборе датчиков: поддержка широкого спектра термопар и токовых сигналов.
- Высокая точность и надежность: 16-битное разрешение АЦП и защита от перенапряжений.
- Устойчивость к внешним помехам: изоляция каналов и защита ESD/EFT.
- Простота интеграции: поддержка стандартных промышленных протоколов и интерфейсов.
- Широкий диапазон рабочих условий: возможность эксплуатации в различных климатических условиях.
Совместимость с другими устройствами и системами управления, использующими протоколы Modbus RTU и DCON, а также интерфейс RS-485, делает M-7019R-G CR универсальным решением для интеграции в существующие системы автоматизации. Это позволяет обеспечить эффективный сбор и обработку данных с различных датчиков, повышая общую эффективность и надежность промышленных процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 8 Гц (общая) |
| Тип подключаемых датчиков | |
| Потребление тока | 1.2 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть, для +4 ~ +20 мА |
| Индивидуальная настройка каналов | Есть |
| Защита от перенапряжения | 240 Vrms |
| Обнаружения обрыва термопары | Есть (выбирается программно) |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | ±200 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 8 |
| Входное сопротивление | По току: 125 Ом По напряжению: 2 МОм По термопаре: > 400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Выбирается джампером |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
