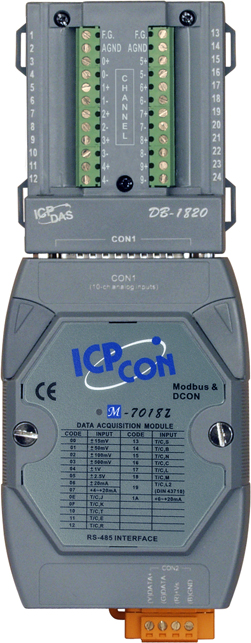

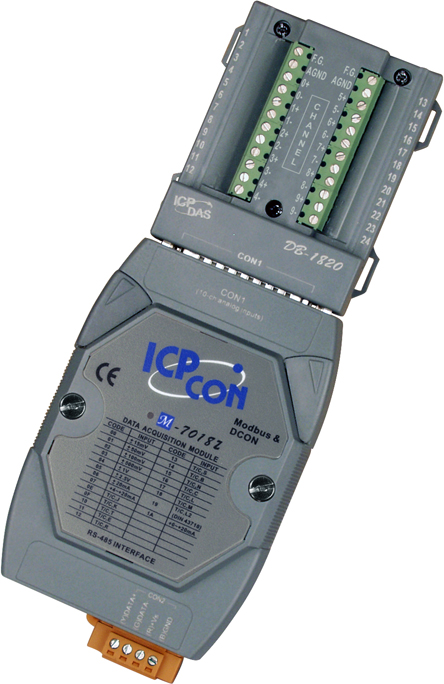

Модуль M-7018Z-G/S CR 10-channel Thermocouple Input Module (RoHS) include M-7018Z + DB-1820

Модуль M-7018Z-G/S CR от ICP DAS представляет собой 10-канальный модуль ввода термопар, предназначенный для точного измерения температурных показателей в промышленных приложениях. Этот модуль обеспечивает надежную и высокоточную обработку сигналов от различных типов термопар, что делает его идеальным решением для задач, связанных с мониторингом и контролем температуры в автоматизированных системах.

**Ключевые технические особенности:**

• Входные каналы: 10 дифференциальных каналов, поддерживающих различные типы сигналов: напряжение (±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В), ток (±20 мА, 0–20 мА, 4–20 мА, с использованием внешнего резистора 125 Ом) и термопары типов J, K, T, E, R, S, B, N, C, L, M, LDIN43710.
• Разрешение: 16 бит, обеспечивающее высокую точность измерений.
• Скорость дискретизации: 10 выборок в секунду для всех каналов, что соответствует общему времени отклика системы.
• Точность измерений: ±0,1% от полного диапазона, что гарантирует надежность получаемых данных.
• Защита от перенапряжения: 240 В переменного тока, обеспечивающая защиту от возможных электрических помех.
• Изоляция: Внутренняя изоляция между полем и логикой составляет 3000 В постоянного тока, что повышает устойчивость устройства к внешним воздействиям.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий гибкость в интеграции с различными системами управления.
• Питание: Рабочее напряжение от 10 до 30 В постоянного тока, с потреблением 1,0 Вт, что способствует энергоэффективности системы.
• Условия эксплуатации: Рабочая температура от -25 до +75 °C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.

**Области применения и целевая аудитория:**

Модуль M-7018Z-G/S CR предназначен для использования в различных сферах промышленности, включая:

• Автоматизация зданий: Мониторинг и управление системами отопления, вентиляции и кондиционирования воздуха (HVAC).
• Промышленная автоматизация: Контроль температурных процессов в производственных линиях и оборудовании.
• Автоматизация машин: Интеграция в системы управления для обеспечения точного контроля температуры в машинах и механизмах.
• Удаленное обслуживание и диагностика: Сбор и передача данных о температуре для анализа и обслуживания оборудования на расстоянии.
• Испытательное оборудование: Использование в лабораториях и испытательных стендах для точного измерения температуры.

**Преимущества и совместимость:**

• Гибкость конфигурации: Возможность индивидуальной настройки каждого канала для различных типов входных сигналов.
• Обнаружение обрыва термопары: Функция программного выбора для повышения надежности системы.
• Защита от электростатических разрядов (ESD): ±4 кВ для каждого канала, что повышает устойчивость к внешним помехам.
• Совместимость с промышленными стандартами: Поддержка протоколов Modbus RTU и DCON, обеспечивающая легкую интеграцию с различными системами управления и мониторинга.
• Устойчивость к внешним воздействиям: Широкий диапазон рабочих температур и защита от перенапряжений делают модуль надежным в эксплуатации в различных условиях.

Модуль M-7018Z-G/S CR от ICP DAS является надежным и высокоточным решением для задач измерения температуры в промышленных приложениях, обеспечивая гибкость, защиту и совместимость с современными системами автоматизации.

Основные характеристики:
