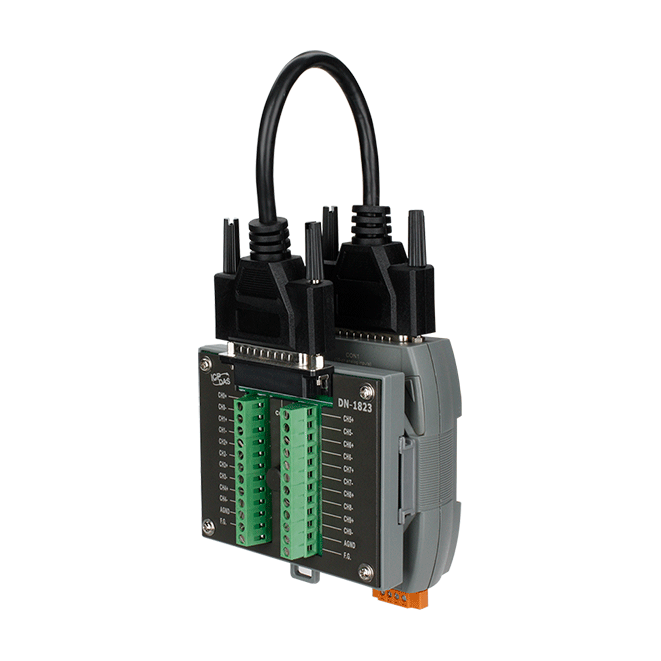

Модуль M-7018Z-G/S3 CR от ICP DAS представляет собой 10-канальный модуль ввода термопар с поддержкой протоколов DCON и Modbus RTU. В комплект входят сам модуль M-7018Z, дочерняя плата DN-1823 и 15-сантиметровый кабель, что обеспечивает удобство монтажа и подключения.
**Ключевые технические особенности:**
- Входные каналы: 10 дифференциальных каналов, поддерживающих различные типы сигналов: термопары (J, K, T, E, R, S, B, N, C, L, M, LDIN43710), а также сигналы напряжения (±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В) и тока (±20 мА, 0–20 мА, 4–20 мА; для последнего требуется внешний резистор 125 Ом).
- Разрешение и точность: 16-битное разрешение с точностью ±0,1% от полного диапазона измерений.
- Скорость дискретизации: 10 выборок в секунду для всех каналов.
- Защита: защита от перенапряжения до 240 В переменного тока, изоляция между полем и логикой на уровне 3000 В постоянного тока, а также защита от электростатических разрядов (ESD) и быстрых транзиентов (EFT) согласно стандартам IEC 61000-4-2 и IEC 61000-4-4 соответственно.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, скорость передачи данных от 1200 до 115200 бит/с.
- Питание: входное напряжение от 10 до 30 В постоянного тока, потребляемая мощность 1,0 Вт.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, влажность от 10% до 95% без конденсации.
**Области применения и целевая аудитория:**
Модуль M-7018Z-G/S3 CR предназначен для использования в системах автоматизации зданий, промышленной автоматизации, автоматизации машин, а также для удаленного обслуживания, диагностики и тестирования оборудования. Он обеспечивает надежный сбор и передачу данных о температуре и других физических параметрах, что делает его идеальным решением для предприятий, требующих точного мониторинга и контроля процессов.
**Преимущества и совместимость:**
- Гибкость подключения: поддержка различных типов входных сигналов и термопар позволяет интегрировать модуль в разнообразные системы измерений и контроля.
- Высокая защита: наличие защиты от перенапряжений и электростатических разрядов повышает надежность работы в промышленных условиях.
- Совместимость: поддержка стандартных протоколов Modbus RTU и DCON обеспечивает легкую интеграцию с различными системами управления и мониторинга.
- Удобство монтажа: комплект поставки включает все необходимые компоненты для быстрого и удобного монтажа на DIN-рейку, что упрощает процесс установки и обслуживания.
Модуль M-7018Z-G/S3 CR от ICP DAS является надежным и универсальным решением для сбора и передачи данных о температуре и других физических параметрах в промышленных и автоматизированных системах, обеспечивая высокую точность, защиту и совместимость с различными устройствами и протоколами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | M-7018Z: 116 x 73 x 35, DN-1823: 100 x 103 x 27 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания 240 Vrms |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть, для +4 ~ +20 мА |
| Индивидуальная настройка каналов | Есть |
| Обнаружения обрыва термопары | Есть (выбирается программно) |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | 200 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 10 |
| Входное сопротивление | >400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
