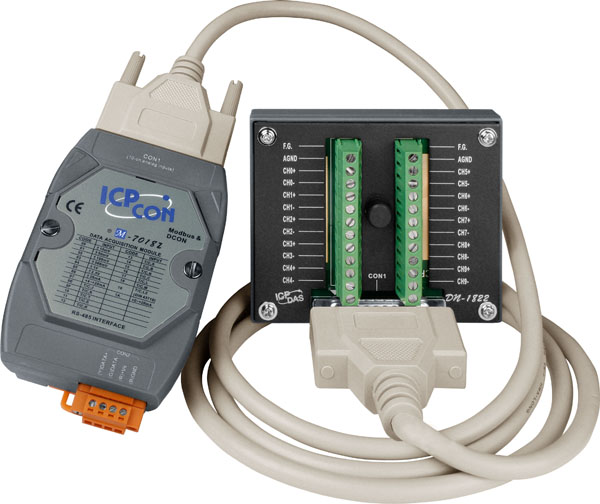

Модуль M-7018Z-G/S2 CR 10-channel Thermocouple Input Module (RoHS) include M-7018Z + DN-1822 & CA-25

Модуль M-7018Z-G/S2 CR от ICP DAS представляет собой 10-канальный модуль ввода термопар с расширенной защитой от высоковольтных помех. Он оснащён дополнительной платой DN-1822, обеспечивающей повышенную защиту, и комплектом CA-25, включающим кабель длиной 1,8 м для удобства монтажа. Модуль предназначен для точного измерения температуры в промышленных приложениях, где необходима высокая надёжность и защита от внешних электромагнитных воздействий.

Ключевые технические особенности M-7018Z-G/S2 CR включают:

• 10 дифференциальных входных каналов для подключения различных типов термопар: J, K, T, E, R, S, B, N, C, L, M и LDIN43710. Диапазоны температур для каждого типа термопары указаны в официальной документации ICP DAS.
• Разрешение АЦП 16 бит обеспечивает высокую точность измерений.
• Частота дискретизации 10 Гц на все каналы, что подходит для большинства промышленных приложений.
• Входное сопротивление более 400 кОм, что минимизирует влияние на измеряемые сигналы.
• Защита от перенапряжения до 240 В переменного тока и защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала, обеспечивая надёжную работу в условиях электромагнитных помех.
• Возможность индивидуальной настройки каждого канала и функция обнаружения обрыва термопары, что повышает гибкость и надёжность системы.
• Интерфейс RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий стабильную и быструю передачу данных на расстоянии.
• Рабочий диапазон температур от -25°C до +75°C и защита от неверной полярности, что делает модуль пригодным для эксплуатации в различных климатических условиях.

Области применения M-7018Z-G/S2 CR включают:

• Автоматизация зданий для мониторинга и управления системами отопления, вентиляции и кондиционирования воздуха (HVAC).
• Промышленная автоматизация для контроля температурных процессов в производственных линиях.
• Автоматизация машин для обеспечения точного контроля температуры в оборудовании.
• Удалённое обслуживание и диагностика для мониторинга состояния оборудования на расстоянии.
• Испытательное оборудование для проведения температурных испытаний и калибровки.

Преимущества M-7018Z-G/S2 CR:

• Высокая точность измерений благодаря 16-битному разрешению и индивидуальной настройке каналов.
• Надёжность в сложных условиях обеспечивается защитой от перенапряжений, электростатических разрядов и электромагнитных помех.
• Гибкость в применении благодаря поддержке различных типов термопар и возможности индивидуальной настройки каждого канала.
• Удобство монтажа обеспечивается наличием дополнительной платы DN-1822 и кабеля CA-25 для DIN-рейки.

Модуль M-7018Z-G/S2 CR совместим с другими устройствами ICP DAS, такими как контроллеры серии I-7000 и M-7000, что позволяет создавать интегрированные системы для мониторинга и управления температурными процессами в различных промышленных приложениях.
