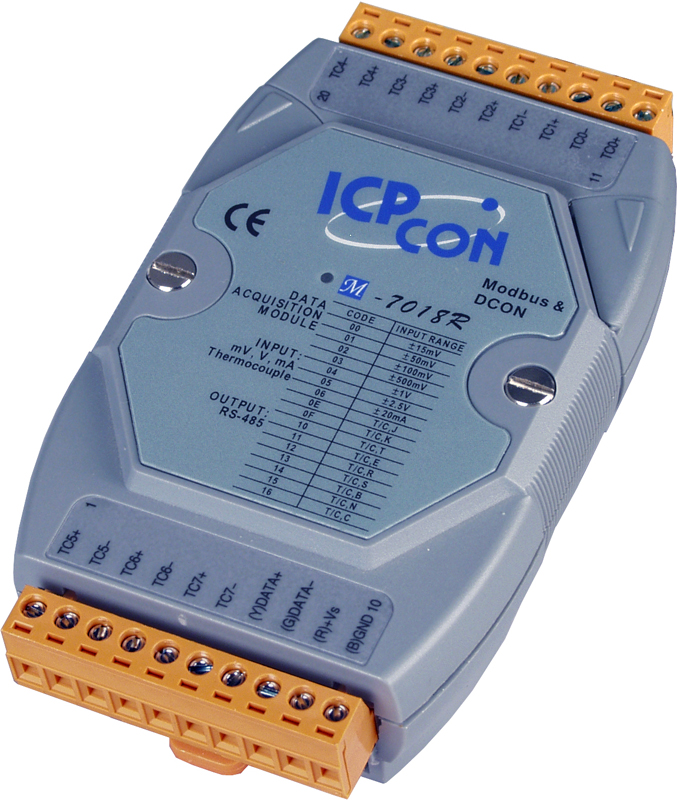

Модуль M-7018R-G CR от компании ICP DAS предназначен для высокоточного измерения температуры и других физических параметров с помощью термопар. Устройство оснащено 8 дифференциальными входами, поддерживающими различные типы термопар, включая J, K, T, E, R, S, B, N и C. Это обеспечивает гибкость при выборе датчиков в зависимости от специфики применения.
Ключевыми техническими характеристиками M-7018R-G CR являются:
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Частота дискретизации: 10 Гц (общая), что подходит для большинства промышленных приложений.
- Диапазоны входных сигналов: поддержка различных уровней напряжения (±1 В, ±100 мВ, ±15 мВ, ±2,5 В, ±50 мВ, ±500 мВ) и тока (0–20 мА, 4–20 мА, ±20 мА) при использовании внешнего резистора 125 Ом.
- Защита от перенапряжения: ±0,5 кВ для линии питания и 240 В переменного тока для входных каналов, что повышает надежность работы в условиях электромагнитных помех.
- Изоляция каналов внутренней логики: 3000 В постоянного тока, обеспечивающая защиту от коротких замыканий и других электрических аномалий.
- Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, что снижает риск повреждения устройства при воздействии статического электричества.
- Рабочие условия: температурный диапазон от -25°C до +75°C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических зонах.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий надежную передачу данных на расстоянии и совместимость с различными системами автоматизации.
- Сторожевой таймер: наличие функции сторожевого таймера повышает надежность системы, автоматически перезагружая устройство в случае сбоев.
Модуль M-7018R-G CR идеально подходит для применения в системах автоматизации, где требуется точное измерение температуры и других параметров с использованием термопар. Это может включать контроль технологических процессов, мониторинг климатических условий в производственных помещениях, а также системы безопасности, где необходимо отслеживание температуры для предотвращения перегрева оборудования.
Преимущества M-7018R-G CR включают:
- Высокая точность и надежность: благодаря 16-битному разрешению и защите от перенапряжений.
- Гибкость в выборе датчиков: поддержка различных типов термопар и диапазонов сигналов.
- Устойчивость к внешним воздействиям: защита от электростатических разрядов и широкий диапазон рабочих температур.
- Совместимость с промышленными стандартами: интерфейс RS-485 и поддержка протоколов Modbus RTU и DCON.
Для расширения функциональности и обеспечения надежной работы системы рекомендуется использовать дополнительные аксессуары, такие как преобразователи сигналов и повторители, которые обеспечат стабильную связь и защиту от помех. Например, преобразователь tM-7520U CR позволяет подключать устройства с интерфейсом RS-232 к сети RS-485, а повторитель I-7514U-G CR обеспечивает усиление сигнала и защиту от помех в сети RS-485.
Модуль M-7018R-G CR от ICP DAS представляет собой надежное и высокоточное решение для измерения температуры и других параметров с использованием термопар, обеспечивая гибкость, защиту и совместимость с различными промышленными системами.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 1.0 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания 240 Vrms |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Индивидуальная настройка каналов | Есть |
| Обнаружения обрыва термопары | Есть (выбирается программно) |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | 200 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 8 |
| Входное сопротивление | > 400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
