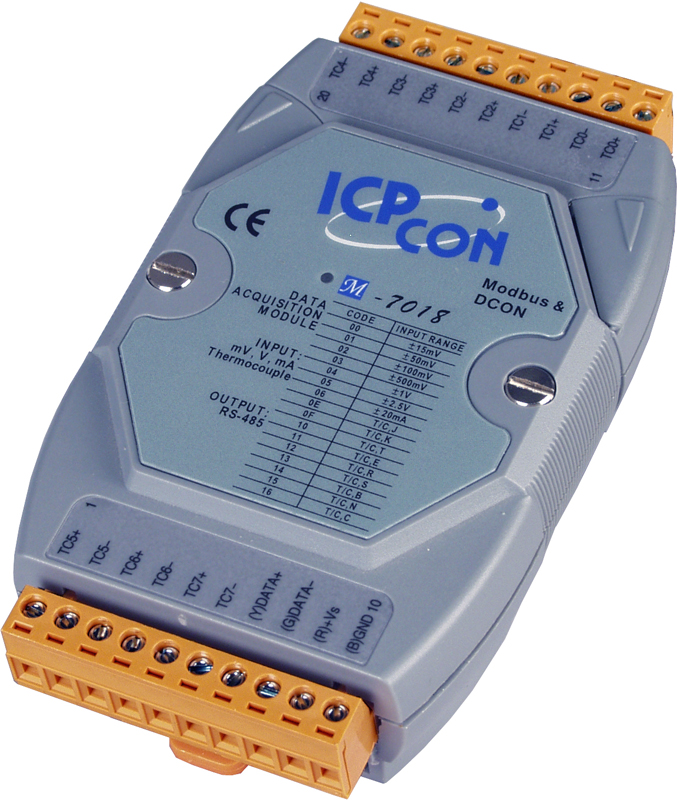

Модуль M-7018-G CR 8-channel Thermocouple Input Module

Модуль M-7018-G CR от компании ICP DAS представляет собой 8-канальный модуль аналогового ввода, предназначенный для работы с различными типами термопар, а также с сигналами тока и напряжения. Устройство обеспечивает высокоточное измерение температурных параметров и преобразование аналоговых сигналов в цифровую форму для дальнейшей обработки.

Ключевые технические особенности M-7018-G CR включают:

• Входные каналы: 8 дифференциальных каналов, поддерживающих термопары типов J, K, T, E, R, S, B, N и C, а также сигналы тока (±20 мА, 0–20 мА, 4–20 мА) и напряжения (±15 мВ, ±50 мВ, ±100 мВ, ±500 мВ, ±1 В, ±2,5 В).
• Разрешение и точность: 16-битное разрешение АЦП с точностью ±0,1% от полного диапазона, обеспечивающее высокую достоверность измерений.
• Частота дискретизации: 10 Гц (общая), что соответствует 1 выборке на канал каждые 100 мс.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающих надежную и быструю передачу данных на расстояния до нескольких километров.
• Защита: Встроенная защита от перенапряжений (±120 В постоянного тока для линии питания), защита от электростатических разрядов (±4 кВ для каждого канала) и защита от импульсных помех (±4 кВ для линии питания) по стандартам IEC 61000-4-2 и IEC 61000-4-4.
• Изоляция: Внутренняя гальваническая изоляция между каналами и логикой модуля на уровне 3000 В постоянного тока, обеспечивающая защиту от помех и повышенную надежность работы в промышленных условиях.
• Электропитание: Рабочее напряжение 10–30 В постоянного тока с потреблением 1,0 Вт, что позволяет эффективно интегрировать модуль в системы с ограниченными ресурсами питания.
• Условия эксплуатации: Рабочая температура от –25 до +75 °C и влажность от 10% до 95% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.

Области применения M-7018-G CR включают:

• Автоматизация зданий: Мониторинг и управление системами отопления, вентиляции и кондиционирования воздуха (HVAC), а также системами безопасности и освещения.
• Промышленная автоматизация: Сбор и обработка данных с производственных линий, контроль технологических процессов и обеспечение качества продукции.
• Машиностроение: Интеграция в системы управления станками с ЧПУ, контроль параметров работы оборудования и диагностика неисправностей.
• Удаленное обслуживание и диагностика: Сбор данных с удаленных объектов для анализа и диагностики без необходимости физического присутствия специалистов.
• Испытательное оборудование: Использование в лабораториях и испытательных стендах для точного измерения температурных параметров и сигналов тока/напряжения.

Преимущества M-7018-G CR:

• Гибкость подключения: Поддержка различных типов входных сигналов (термопары, ток, напряжение) позволяет интегрировать модуль в разнообразные системы измерения и контроля.
• Надежность: Высокий уровень защиты от внешних воздействий и помех обеспечивает стабильную работу устройства в сложных промышленных условиях.
• Совместимость: Поддержка стандартных протоколов Modbus RTU и DCON обеспечивает легкую интеграцию с различными системами автоматизации и SCADA.
• Простота монтажа: Компактные размеры (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку упрощают установку и обслуживание устройства.

M-7018-G CR является надежным и универсальным решением для задач измерения и преобразования аналоговых сигналов в промышленных и автоматизированных системах, обеспечивая высокую точность, гибкость и устойчивость к внешним воздействиям.

Основные характеристики:
