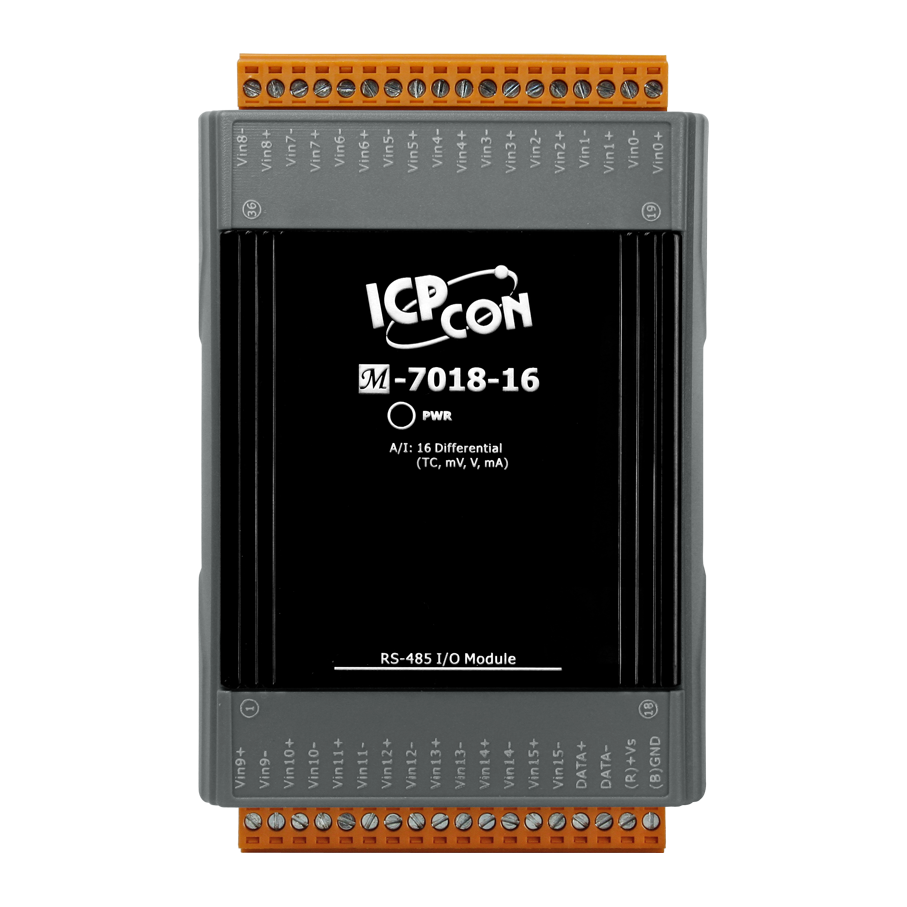

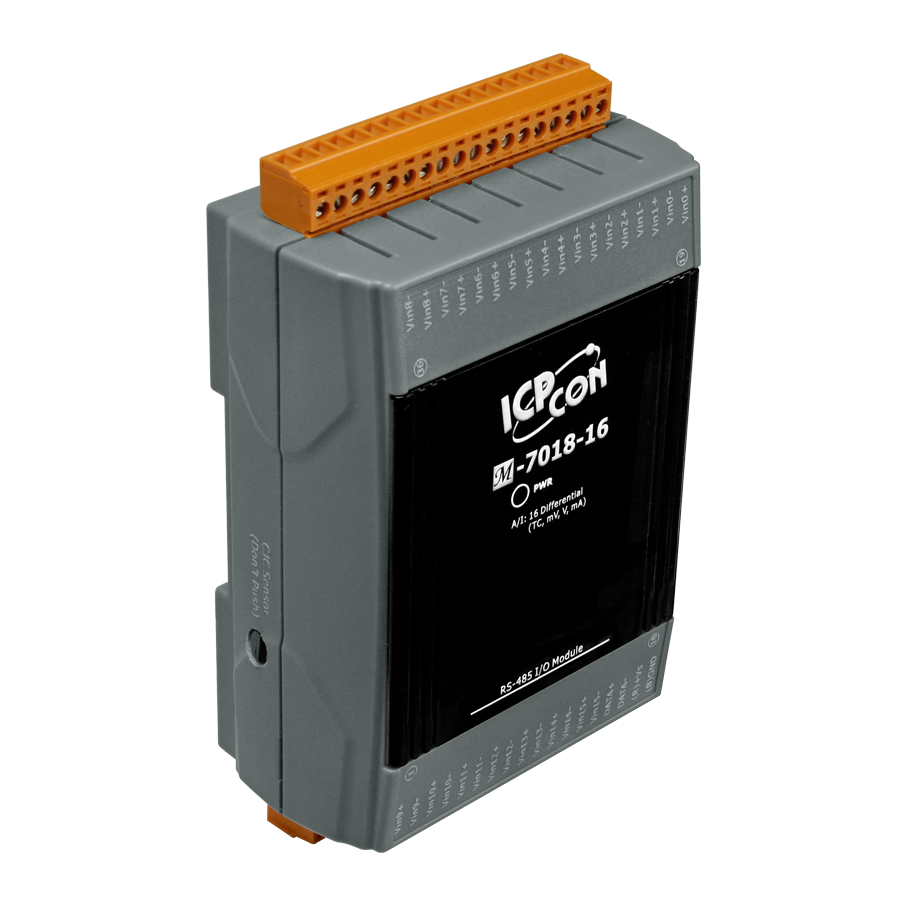

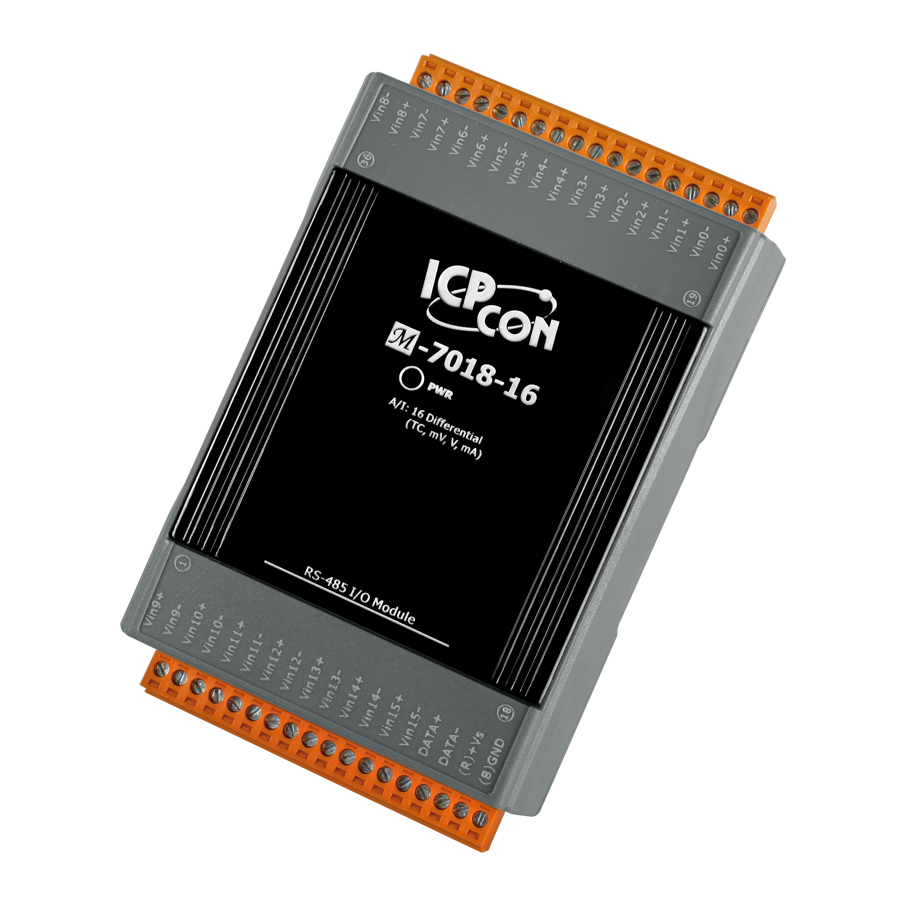

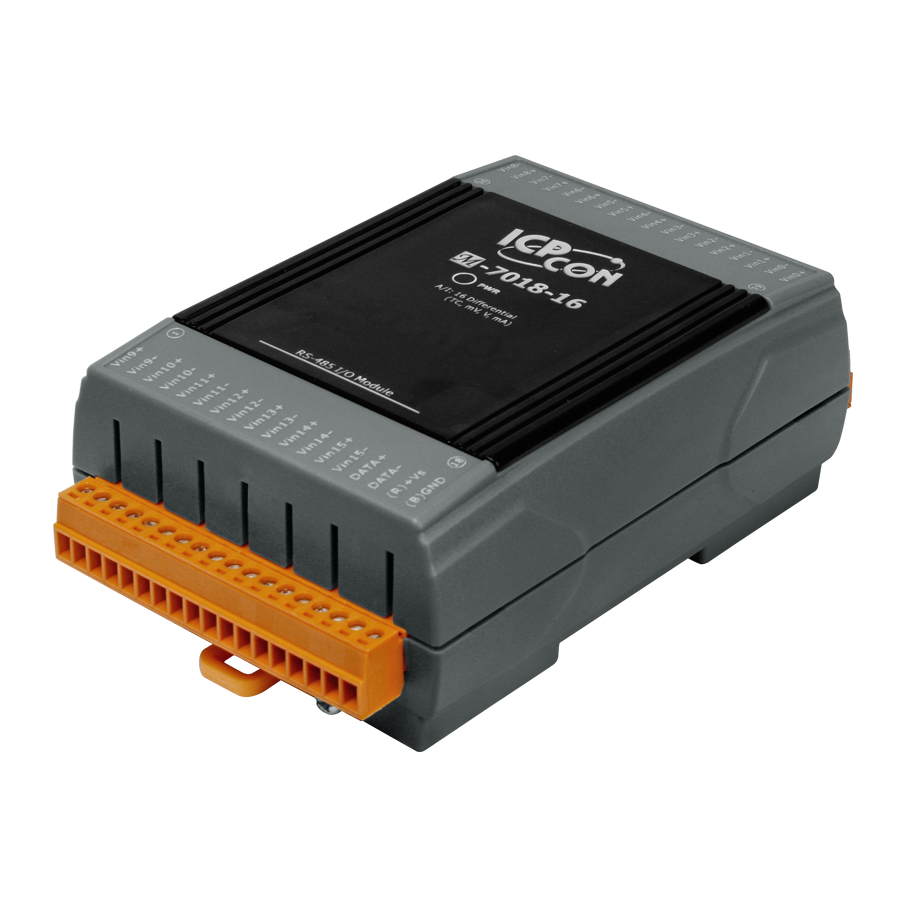

Модуль M-7018-16 CR от компании ICP DAS предназначен для промышленного сбора и передачи данных с 16 каналов аналогового ввода, поддерживая протоколы Modbus RTU и DCON. Это устройство обеспечивает высокоточное измерение и передачу сигналов с термопар, что делает его идеальным для применения в системах автоматизации и мониторинга.
Ключевые технические особенности:
- Количество каналов: 16 дифференциальных каналов аналогового ввода.
- Типы входных сигналов: поддержка термопар типов J, K, T, E, R, S, B, N, C, а также входных сигналов по напряжению (±100 мВ, ±15 мВ, ±2,5 В, ±50 мВ, ±500 мВ, ±1 В) и по току (±20 мА, 0–20 мА, 4–20 мА) с использованием внешнего резистора 125 Ом.
- Разрешение АЦП: 16 бит с точностью ±0,1% от полного диапазона.
- Частота дискретизации: 10 Гц (общая).
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, скорость передачи данных от 1200 до 115200 бит/с.
- Электропитание: рабочее напряжение 10–30 В постоянного тока, потребление тока 0,5 Вт.
- Условия эксплуатации: рабочая температура от –25 до +75°C, температура хранения от –40 до +85°C, влажность 10–95% без конденсации.
- Защита: защита от неверной полярности, перенапряжения (±2 кВ для линии питания, ±30 В для входных сигналов), изоляция каналов внутренней логики 3000 В постоянного тока, защита ESD (IEC 61000-4-2) ±4 кВ для каждого канала, защита EFT (IEC 61000-4-4) ±4 кВ для линии питания.
- Монтаж: на DIN-рейку, материал корпуса – пластик, габаритные размеры 120 x 76 x 42 мм.
Области применения и целевая аудитория:
Модуль M-7018-16 CR предназначен для использования в системах автоматизации, мониторинга и управления технологическими процессами, где требуется точный сбор и передача данных с различных типов датчиков. Он идеально подходит для предприятий, занимающихся промышленным контролем, энергетикой, химической и нефтехимической промышленностью, а также для разработчиков и интеграторов систем автоматизации, которым необходим надежный и высокоточный модуль аналогового ввода.
Преимущества и совместимость:
- Гибкость подключения: поддержка различных типов входных сигналов и термопар позволяет интегрировать модуль в разнообразные системы с минимальными дополнительными затратами.
- Надежность: защита от перенапряжений и неверной полярности обеспечивает стабильную работу устройства в сложных промышленных условиях.
- Совместимость: интерфейс RS-485 и поддержка протоколов Modbus RTU и DCON обеспечивают легкую интеграцию с существующими системами автоматизации и SCADA.
- Простота монтажа: компактные размеры и возможность монтажа на DIN-рейку упрощают установку и обслуживание устройства в распределительных щитах и шкафах управления.
Модуль M-7018-16 CR от ICP DAS представляет собой надежное и высокоточное решение для сбора и передачи аналоговых сигналов в промышленных системах, обеспечивая гибкость, совместимость и простоту интеграции в различные приложения автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 x 76 x 42 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 0.5 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита от перенапряжения | ±2 кВ для линии питания ±30 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружения обрыва термопары | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | 25 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 16 |
| Входное сопротивление | > 400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
