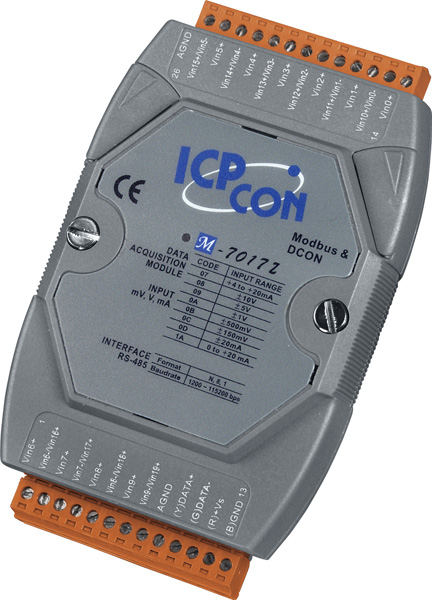

Модуль M-7017Z-G CR 10/20-channel Analog Input Module with High Voltage Protection (RoHS)

Модуль M-7017Z-G CR от компании ICP DAS предназначен для высокоточного измерения аналоговых сигналов в промышленных системах автоматизации. Он оснащён 10 или 20 каналами аналогового ввода, которые могут быть настроены на дифференциальный или однонаправленный режим в зависимости от требований приложения. Диапазоны входных сигналов включают ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В, а также токовые сигналы: 0–20 мА, 4–20 мА и ±20 мА, что обеспечивает гибкость при подключении различных датчиков и устройств.

Ключевыми техническими характеристиками M-7017Z-G CR являются:

• Разрешение АЦП: 16 бит в обычном режиме и 12 бит в ускоренном режиме, что гарантирует высокую точность измерений.
• Частота дискретизации: 10 Гц в обычном режиме и 60 Гц в ускоренном, позволяя адаптироваться к различным требованиям по скорости сбора данных.
• Точность измерений: ±0,1% от полного диапазона в обычном режиме и ±0,5% в ускоренном, обеспечивая надёжность данных.
• Защита от перенапряжения: дифференциальные входы защищены до 240 В RMS, а однонаправленные — до 150 В RMS, что повышает устойчивость устройства к внешним помехам.
• Защита от электростатических разрядов (ESD): каждый канал защищён до 4 кВ при контакте и до 8 кВ при воздушном разряде, соответствуя стандартам IEC 61000-4-2.
• Изоляция каналов внутренней логики: 3000 В постоянного тока, обеспечивая защиту от высоковольтных всплесков и повышая надёжность системы.

Модуль M-7017Z-G CR широко используется в различных областях промышленности, включая системы мониторинга и управления, автоматизацию технологических процессов, а также в приложениях, требующих точного сбора и обработки аналоговых сигналов. Его способность работать в широком диапазоне температур от -25°C до +75°C и поддержка влажности от 10% до 95% без конденсации делают его подходящим для эксплуатации в различных климатических условиях.

Преимущества M-7017Z-G CR включают:

• Гибкость конфигурации: возможность выбора между дифференциальными и однонаправленными входами, а также настройка диапазонов входных сигналов с помощью джамперов.
• Надёжность: защита от перенапряжений, электростатических разрядов и высоковольтных всплесков, что повышает устойчивость устройства к внешним воздействиям.
• Удобство монтажа: компактные размеры (123 x 72 x 35 мм) и возможность установки на DIN-рейку облегчают интеграцию в существующие системы.
• Совместимость: поддержка протоколов Modbus RTU и DCON, что обеспечивает лёгкую интеграцию с различными промышленными контроллерами и системами управления.

В заключение, M-7017Z-G CR представляет собой надёжное и гибкое решение для сбора и обработки аналоговых сигналов в промышленных приложениях, обеспечивая высокую точность измерений и защиту от внешних помех.

Основные характеристики:
