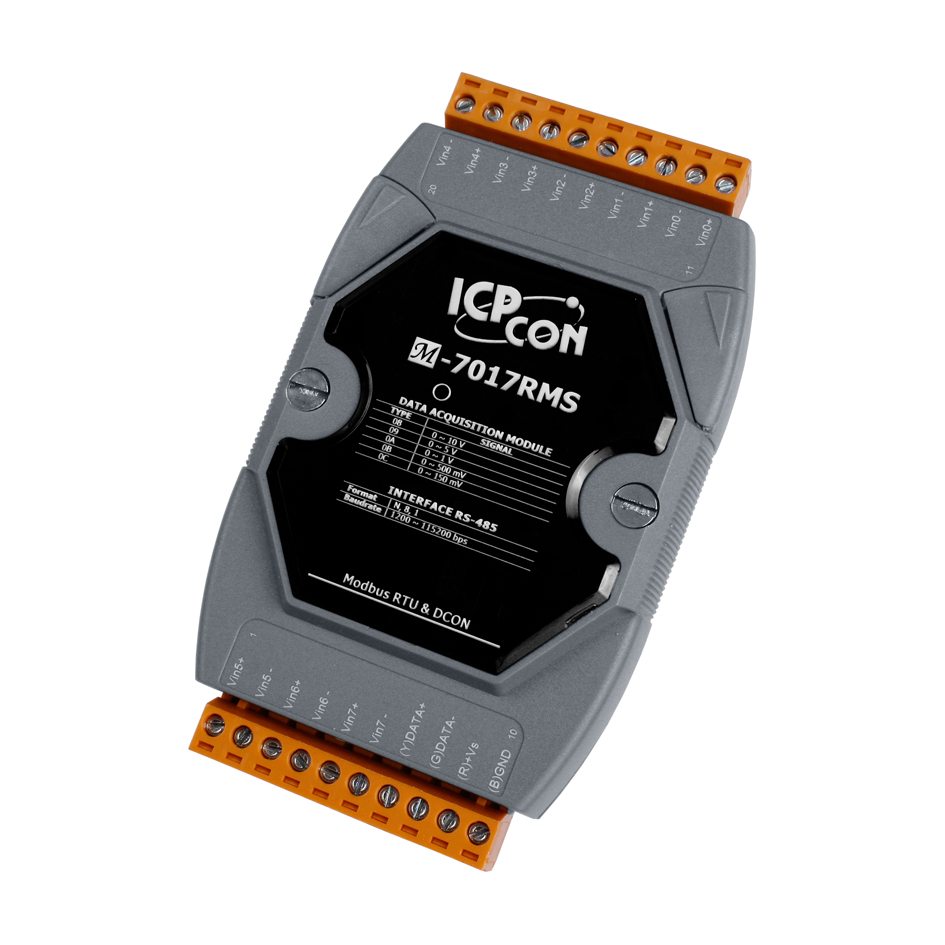

Модуль M-7017RMS-G CR 8-channel True RMS Input Module (Gray Cover) (RoHS)

Модуль M-7017RMS-G CR от компании ICP DAS представляет собой высокоточный 8-канальный модуль аналогового ввода, предназначенный для измерения истинных среднеквадратичных (True RMS) значений переменного напряжения. Этот модуль обеспечивает надежное и точное преобразование переменных сигналов в постоянные значения, что особенно важно при работе с сигналами сложной формы.

**Ключевые технические особенности:**

• Количество каналов: 8 дифференциальных входов, позволяющих измерять напряжение в различных диапазонах.
• Диапазоны входных сигналов: поддержка напряжений от ±150 мВ до ±10 В RMS, что обеспечивает гибкость при подключении различных источников сигналов.
• Частотный диапазон: возможность работы с сигналами частотой от 45 Гц до 10 кГц, что делает модуль подходящим для широкого спектра приложений.
• Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
• Точность измерений: ±0,15% от полного диапазона для синусоидальных сигналов при 50/60 Гц и ±0,5% при частотах от 45 Гц до 10 кГц.
• Скорость дискретизации: 10 Гц для всех каналов, что соответствует стандартным требованиям для большинства приложений.
• Защита от перенапряжения: ±35 В постоянного тока для каждого канала, обеспечивая дополнительную безопасность при эксплуатации.
• Изоляция каналов внутренней логики: 2500 В постоянного тока, что повышает устойчивость устройства к внешним помехам.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, соответствующая стандарту IEC 61000-4-2, обеспечивая надежную защиту от статического электричества.
• Защита от быстрых транзиентных помех (EFT): ±4 кВ для линии питания, соответствующая стандарту IEC 61000-4-4, что повышает устойчивость устройства к электромагнитным помехам.
• Сторожевой таймер: наличие аппаратного и программного сторожевого таймера для повышения надежности системы.
• Материал корпуса: пластик, обеспечивающий легкость и прочность конструкции.
• Монтаж: на DIN-рейку, что упрощает установку в распределительные щиты и шкафы управления.
• Габаритные размеры: 123 x 72 x 35 мм, что позволяет эффективно использовать пространство в распределительных панелях.
• Рабочие условия: температурный диапазон от -25 до +75°C и влажность от 10% до 95% без конденсации, что делает модуль пригодным для эксплуатации в различных климатических условиях.
• Электропитание: рабочее напряжение от 10 до 30 В постоянного тока и потребление тока 0,9 Вт, что обеспечивает экономичную работу устройства.

**Области применения и целевая аудитория:**

Модуль M-7017RMS-G CR предназначен для использования в системах автоматизации зданий, промышленных контроллерах, системах мониторинга и диагностики, а также в оборудовании для удаленного обслуживания и диагностики. Он идеально подходит для предприятий, требующих точных измерений переменного напряжения в широком диапазоне частот и уровней сигнала.

**Преимущества и совместимость:**

• Высокая точность измерений: благодаря технологии True RMS и высокой разрядности АЦП, модуль обеспечивает точные измерения даже для сигналов сложной формы.
• Широкий диапазон входных сигналов: поддержка различных уровней напряжения и частот позволяет интегрировать модуль в разнообразные системы.
• Надежность и защита: наличие защит от перенапряжений, электростатических разрядов и быстрых транзиентных помех повышает долговечность устройства.
• Гибкость настройки: возможность индивидуальной настройки каждого канала позволяет адаптировать модуль под специфические требования приложения.
• Совместимость: поддержка протоколов Modbus RTU и DCON обеспечивает легкую интеграцию с различными промышленными контроллерами и SCADA-системами.

Модуль M-7017RMS-G CR от ICP DAS является надежным и высокоточным решением для измерения True RMS значений переменного напряжения, обеспечивая гибкость, защиту и совместимость, необходимые для эффективной работы в промышленных приложениях.

Основные характеристики:
