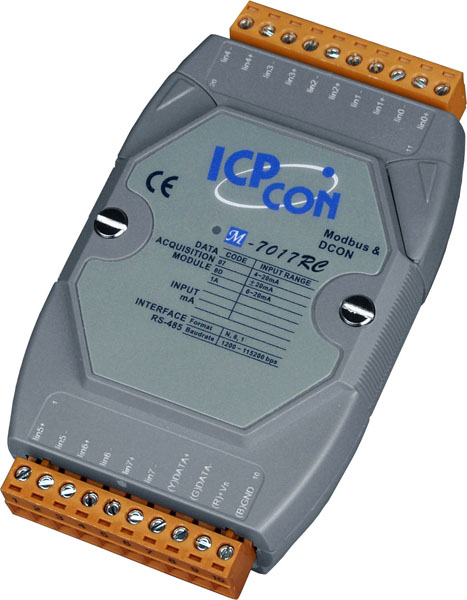

Модуль M-7017RC-G CR 8-channel Analog Input Module

Модуль M-7017RC-G CR от компании ICP DAS представляет собой устройство с 8 дифференциальными каналами аналогового ввода, предназначенное для работы с токовыми сигналами. Каждый канал оснащён встроенным резистором шунта 125 Ом, что упрощает подключение и повышает точность измерений. Модуль поддерживает протоколы Modbus RTU и DCON, обеспечивая гибкость в интеграции с различными системами автоматизации.

Ключевые технические особенности устройства включают:

• Частота дискретизации: 10 Гц в обычном режиме и 60 Гц в ускоренном режиме, что позволяет адаптировать модуль под различные требования к скорости сбора данных.
• Разрешение АЦП: 16 бит, обеспечивающее высокую точность преобразования аналоговых сигналов в цифровую форму.
• Диапазоны входных сигналов по току: ±20 мА, 0–20 мА и 4–20 мА, что делает модуль универсальным для различных типов датчиков и сенсоров.
• Защита от перенапряжения: ±0,5 кВ для линии питания и ±200 В для общих входов, обеспечивая надёжную работу в условиях электромагнитных помех.
• Гальваническая изоляция: 3000 В постоянного тока между каналами внутренней логики, повышая устойчивость к внешним воздействиям и предотвращая повреждения оборудования.
• Защита от электростатического разряда (ESD): ±4 кВ для каждого канала, что снижает риск повреждения при эксплуатации в средах с повышенной электростатической активностью.
• Обнаружение обрыва кабеля: функция присутствует для диапазона 4–20 мА, позволяя оперативно выявлять неисправности в подключении.
• Сторожевой таймер: наличие этой функции повышает надёжность системы, автоматически перезагружая модуль в случае сбоев.

Модуль M-7017RC-G CR предназначен для использования в промышленных системах автоматизации, где требуется надёжный сбор и обработка аналоговых сигналов. Он идеально подходит для интеграции в системы управления технологическими процессами, мониторинга и контроля, а также в системы сбора данных с различных датчиков и сенсоров. Благодаря поддержке протоколов Modbus RTU и DCON, модуль легко интегрируется с различными контроллерами и SCADA-системами, обеспечивая гибкость и масштабируемость решений.

Среди преимуществ M-7017RC-G CR можно отметить:

• Компактные габариты (123 x 72 x 35 мм) и лёгкий вес (0,16 кг), что упрощает монтаж и экономит пространство в распределительных щитах.
• Широкий диапазон рабочих температур от -25 до +75°C и высокая стойкость к влажности (10–95% без конденсации), что позволяет использовать модуль в различных климатических условиях.
• Низкое потребление энергии (1,3 Вт), способствующее повышению энергоэффективности системы.
• Защита от неверной полярности и изоляция виртуальных каналов, повышающие надёжность эксплуатации.

Модуль M-7017RC-G CR является надёжным и эффективным решением для задач сбора и обработки аналоговых сигналов в промышленных приложениях, обеспечивая высокую точность, гибкость и устойчивость к внешним воздействиям.
