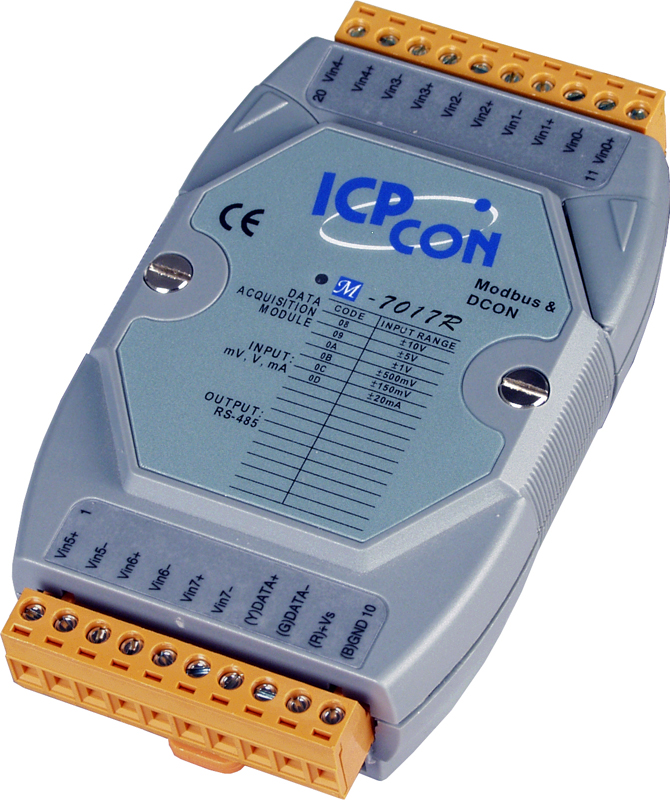

Модуль M-7017R-G CR 8-channel Analog Input Module with High Over Voltage Protection

Модуль M-7017R-G CR от компании ICP DAS представляет собой 8-канальный модуль аналогового ввода, предназначенный для точного измерения и передачи аналоговых сигналов в промышленных системах автоматизации. Устройство обеспечивает высокую защиту от перенапряжений и электростатических разрядов, что делает его надежным выбором для эксплуатации в сложных и неблагоприятных условиях.

Ключевые технические особенности M-7017R-G CR включают:

• Входные сигналы: поддержка дифференциальных входов для напряжения (±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В) и тока (0–20 мА, 4–20 мА, ±20 мА) с необходимостью использования внешнего резистора 125 Ом для токовых сигналов.
• Разрешение и точность АЦП: 16-битное разрешение с точностью ±0,1% от полного диапазона в обычном режиме (10 Гц) и ±0,5% в ускоренном режиме (60 Гц).
• Защита от перенапряжений: защита входных каналов от перенапряжений до 240 В переменного тока RMS, а также защита от электростатических разрядов (ESD) до ±4 кВ для каждого канала.
• Гальваническая изоляция: изоляция между каналами и внутренней логикой устройства на уровне 3000 В постоянного тока, обеспечивающая защиту от помех и повышающих надежность системы.
• Интерфейс и протоколы связи: интерфейс RS-485 с поддержкой протоколов Modbus RTU и DCON, что обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
• Электропитание: рабочее напряжение 10–30 В постоянного тока с потреблением 1,3 Вт, что позволяет эффективно интегрировать модуль в различные системы с учетом ограничений по питанию.
• Условия эксплуатации: широкий диапазон рабочих температур от -25°C до +75°C и влажности от 10% до 95% без конденсации, что делает устройство пригодным для использования в различных климатических условиях.

Области применения M-7017R-G CR включают:

• Автоматизация зданий: мониторинг и управление системами отопления, вентиляции и кондиционирования воздуха (HVAC), освещением и другими инженерными системами.
• Промышленная автоматизация: сбор и обработка данных с различных датчиков и исполнительных механизмов на производственных линиях, контроль технологических процессов.
• Автоматизация машин: интеграция в системы управления машинами и оборудованием для обеспечения точного контроля и мониторинга их работы.
• Удаленное обслуживание и диагностика: использование в системах удаленного мониторинга и диагностики для своевременного выявления и устранения неисправностей.
• Испытательное оборудование: применение в лабораториях и испытательных стендах для точного измерения и регистрации аналоговых сигналов.

Преимущества M-7017R-G CR включают:

• Высокая надежность: защита от перенапряжений и электростатических разрядов обеспечивает долговечность и стабильную работу устройства в сложных условиях.
• Гибкость настройки: возможность выбора между обычным и ускоренным режимами дискретизации позволяет адаптировать устройство под конкретные требования приложения.
• Совместимость: поддержка стандартных протоколов Modbus RTU и DCON обеспечивает легкую интеграцию с различными системами автоматизации и управления.
• Устойчивость к внешним воздействиям: широкий диапазон рабочих температур и влажности позволяет использовать модуль в различных климатических условиях без потери функциональности.

Модуль M-7017R-G CR является надежным и высокоточным решением для интеграции в системы промышленной автоматизации, обеспечивая эффективный сбор и обработку аналоговых сигналов с высокой степенью защиты и гибкостью настройки под специфические требования различных приложений.
