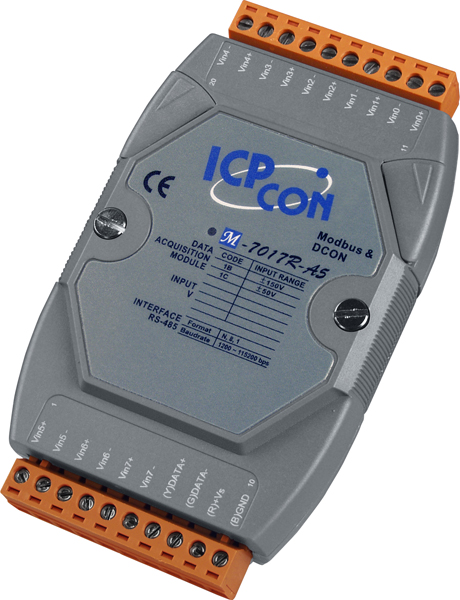

Модуль M-7017R-A5-G CR от ICP DAS предназначен для высокоточного измерения аналоговых сигналов с высоким напряжением. Оснащён 8 дифференциальными каналами аналогового ввода, поддерживающими диапазоны входных сигналов ±50 В и ±150 В, что делает его идеальным для применения в системах, где требуется обработка сигналов с высоким уровнем напряжения.
Ключевые технические особенности устройства включают:
- Частота дискретизации: 10 Гц в обычном режиме и 50 Гц в ускоренном режиме, обеспечивая гибкость в выборе скорости измерений в зависимости от требований приложения.
- Разрешение АЦП: 16 бит, что гарантирует высокую точность преобразования аналоговых сигналов в цифровую форму.
- Точность АЦП: ±0,1% от полного диапазона в обычном режиме и ±0,5% в ускоренном, обеспечивая надёжность измерений в различных условиях.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, что обеспечивает совместимость с широким спектром промышленного оборудования.
- Защита от перенапряжения: ±0,5 кВ для линии питания и ±200 В для входных сигналов, повышая надёжность работы в условиях электромагнитных помех.
- Гальваническая изоляция: 3000 В постоянного тока между каналами внутренней логики и входами, обеспечивая защиту от высоковольтных всплесков.
- Рабочие условия: температурный диапазон от -25°C до +75°C и влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Питание: напряжение 10–30 В постоянного тока с потреблением 1,6 Вт, что делает устройство энергоэффективным.
- Монтаж: на DIN-рейку, обеспечивая удобство установки в распределительных щитах и шкафах управления.
Модуль M-7017R-A5-G CR предназначен для использования в системах автоматизации, где требуется высокоточное измерение аналоговых сигналов с высоким напряжением. Он идеально подходит для применения в энергетическом секторе, на предприятиях химической и нефтехимической промышленности, а также в системах мониторинга и управления технологическими процессами, где необходимо контролировать параметры с высоким уровнем напряжения.
Преимущества использования M-7017R-A5-G CR включают:
- Высокая точность измерений: благодаря 16-битному АЦП и точности ±0,1% от полного диапазона в обычном режиме.
- Широкий диапазон входных сигналов: поддержка сигналов ±50 В и ±150 В позволяет интегрировать модуль в различные системы с высоким уровнем напряжения.
- Надёжность и защита: наличие защиты от перенапряжения и гальванической изоляции обеспечивает стабильную работу в сложных электромагнитных условиях.
- Гибкость в установке: монтаж на DIN-рейку упрощает интеграцию в существующие распределительные щиты и шкафы управления.
Совместимость с протоколами Modbus RTU и DCON позволяет интегрировать M-7017R-A5-G CR в различные системы автоматизации, обеспечивая эффективный сбор и обработку данных. Устройство соответствует стандартам RoHS, что подтверждает его экологическую безопасность и соответствие современным требованиям промышленного оборудования.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | Обычный режим: 10 Гц, Ускоренный режим: 50 Гц |
| Потребление тока | 1.6 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита от перенапряжения | ±0.5 кВ для линии питания ±200 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | ±200 В пост.тока |
| Количество каналов АЦП | 8 |
| Входное сопротивление | По напряжению: 290 кОм |
| Диапазон входных сигналов по напряжению | ±50 В ±150 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | Ускоренный режим: ±0.5% от полного диапазона Обычный режим: ±0.1% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
