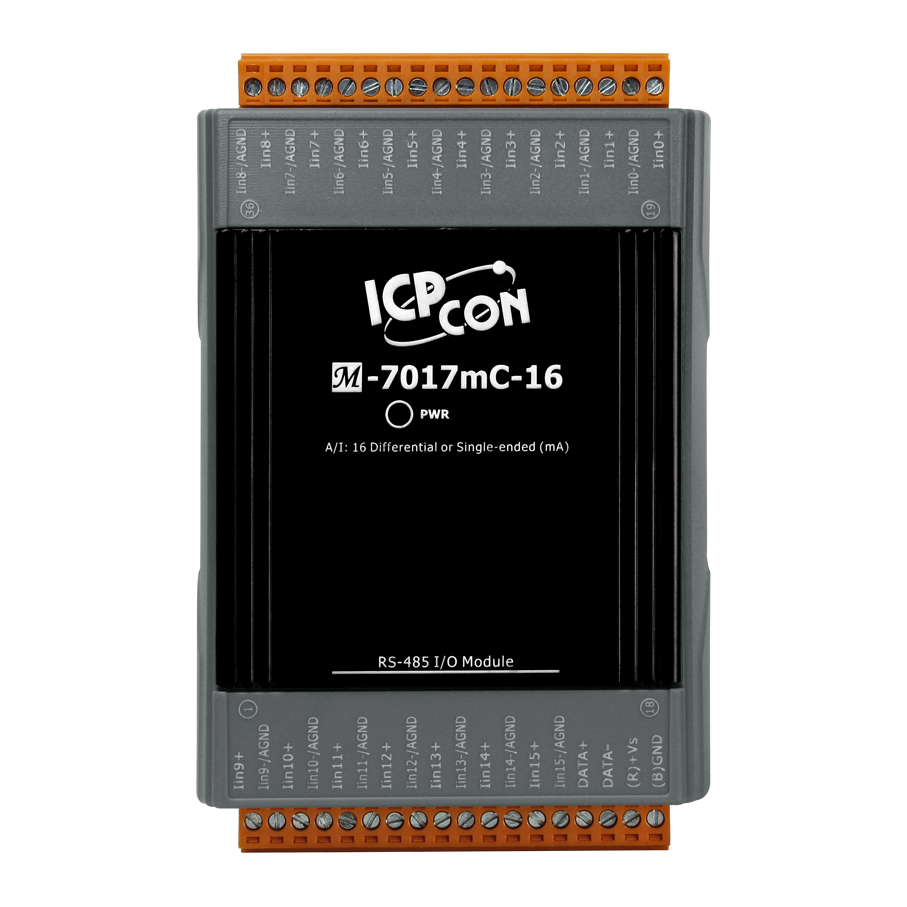

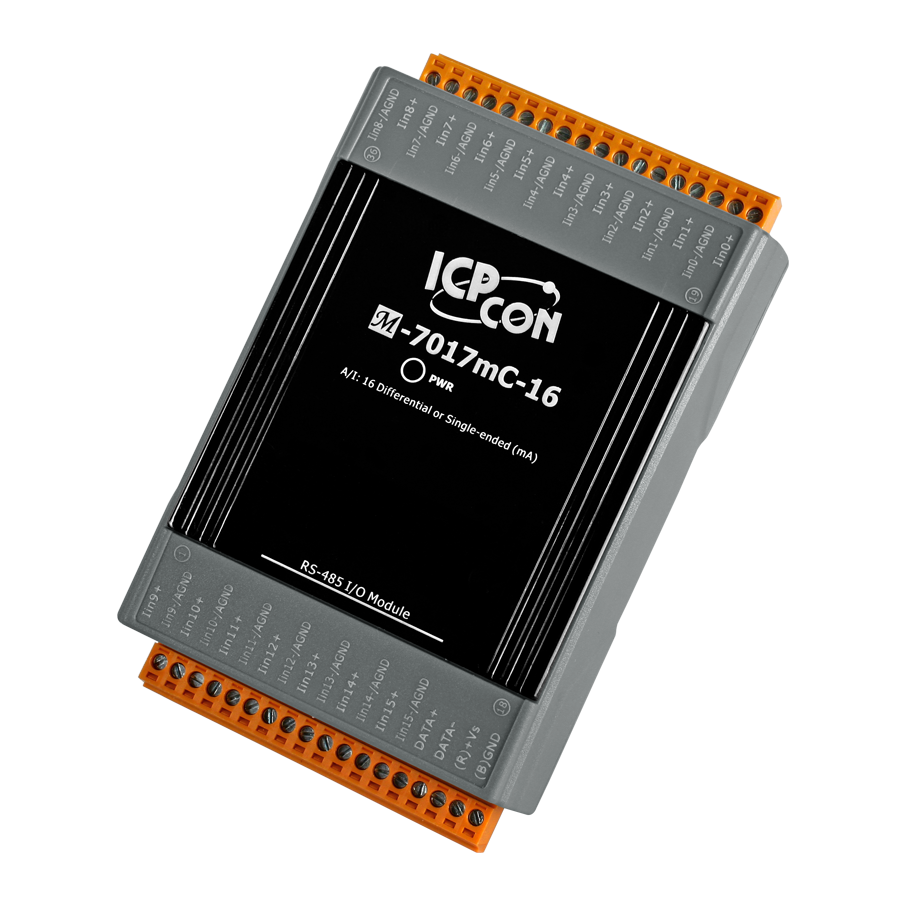

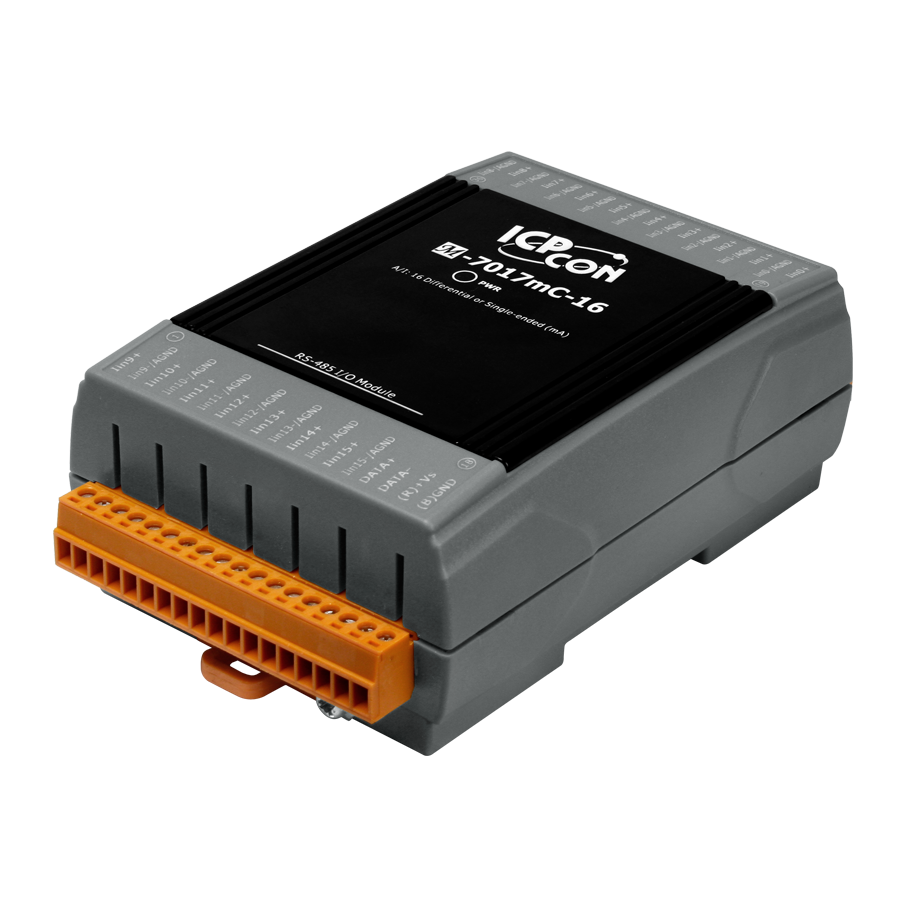

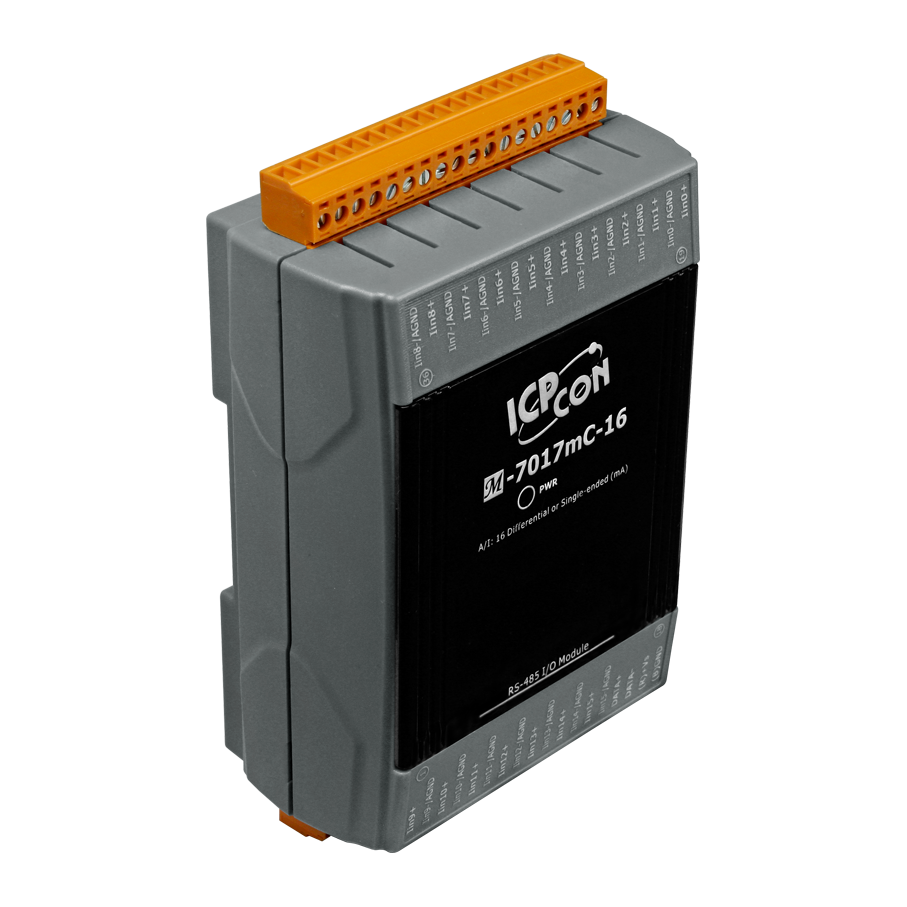

Модуль M-7017mC-16 CR от компании ICP DAS представляет собой устройство с 16 каналами аналогового ввода, предназначенное для преобразования токовых сигналов в цифровую форму с использованием протоколов Modbus RTU и DCON. Встроенный регистратор данных позволяет сохранять до 100 000 записей с 16 входных каналов, обеспечивая эффективный сбор и хранение информации в промышленных приложениях.
Ключевые технические особенности модуля включают:
- Частота дискретизации: 10 Гц в обычном режиме и 200 Гц в ускоренном режиме, что позволяет адаптировать устройство под различные требования к скорости сбора данных.
- Диапазон входных сигналов по току: поддержка ±20 мА, 0–20 мА и 4–20 мА, обеспечивая гибкость при подключении различных датчиков и устройств.
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность преобразования аналоговых сигналов в цифровую форму.
- Точность АЦП: ±0,1% в обычном режиме и ±0,5% в ускоренном режиме, что соответствует стандартам промышленного оборудования.
- Защита от перенапряжения: ±2 кВ для линии питания и 25 В для входных каналов, обеспечивая надежную работу устройства в условиях электромагнитных помех.
- Изоляция каналов внутренней логики: 3000 В постоянного тока, повышая устойчивость к внешним воздействиям и предотвращая повреждения внутренних компонентов.
- Обнаружение обрыва кабеля: функция обнаружения обрыва кабеля для сигналов 4–20 мА, повышая надежность системы.
- Индивидуальная настройка каналов: возможность индивидуальной настройки каждого канала для соответствия специфическим требованиям приложения.
Модуль M-7017mC-16 CR предназначен для использования в промышленных системах автоматизации, где требуется сбор и обработка аналоговых сигналов с различных датчиков. Он идеально подходит для мониторинга и управления процессами в таких областях, как энергетика, нефтехимия, водоснабжение и водоотведение, а также в системах управления зданием.
Преимущества модуля включают:
- Гибкость подключения: поддержка различных диапазонов входных сигналов по току и возможность выбора типа каналов (дифференциальные или потенциальные) с помощью джампера.
- Надежность: защита от перенапряжения, изоляция каналов и обнаружение обрыва кабеля обеспечивают стабильную работу устройства в сложных промышленных условиях.
- Удобство монтажа: компактные габариты (72 x 123 x 35 мм) и возможность монтажа на DIN-рейку упрощают интеграцию модуля в существующие системы.
- Широкий диапазон рабочих температур: от -25 до +75°C, что позволяет использовать устройство в различных климатических условиях.
Модуль M-7017mC-16 CR совместим с другими устройствами ICP DAS, поддерживающими протоколы Modbus RTU и DCON, что облегчает интеграцию в существующие системы автоматизации. Для настройки и управления устройством рекомендуется использовать программное обеспечение DCON Utility Pro, доступное для скачивания на официальном сайте ICP DAS.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 72 x 123 x 35 |
| Частота дискретизации | Обычный режим: 10 Гц Ускоренный режим: 200 Гц |
| Потребление тока | 0.6 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 115200 макс. |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита от перенапряжения | ±2 кВ для линии питания 110 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть, для +4 ~ +20 мА |
| Индивидуальная настройка каналов | Есть |
| Тип каналов аналогового ввода | Дифференциальные или потенциальные (выбирается джампером) |
| Общая защита от перенапряжения | 25 В пост.тока |
| Количество каналов АЦП | 16 |
| Защита по току | Есть, 50 мА при 110 В пост. |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА |
| Разрешение АЦП | 16 бит |
| Точность АЦП | Обычный режим: ±0.1% Ускоренный режим: ±0.2% от полного диапазона |
| Data Logger | До 100000 записей с 16 входных каналов |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
