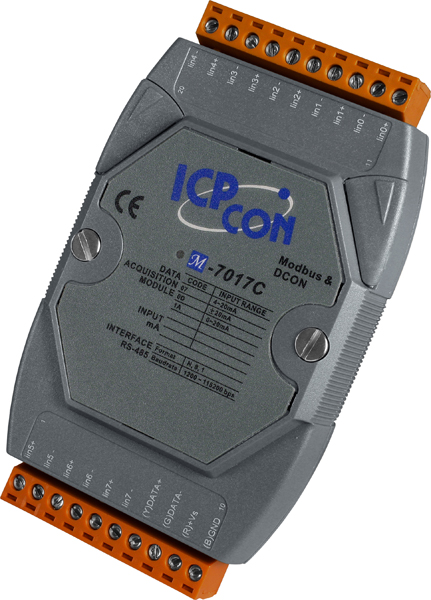

Модуль M-7017C-G CR 8-channel Analog Input Module

Модуль M-7017C-G CR от компании ICP DAS представляет собой устройство с 8 дифференциальными каналами аналогового ввода, предназначенное для преобразования токовых сигналов в цифровую форму с использованием протокола Modbus RTU. Это решение оптимально для интеграции в системы промышленной автоматизации, где требуется надежный сбор и обработка аналоговых данных.

Ключевые технические особенности модуля включают:

• Диапазон входных сигналов по току: ±20 мА, 4–20 мА, 0–20 мА, что обеспечивает гибкость при подключении различных датчиков и устройств.
• Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
• Точность АЦП: ±0,1% от полного диапазона, что гарантирует достоверность получаемых данных.
• Частота дискретизации: 10 Гц, подходящая для большинства промышленных приложений.
• Входное сопротивление: 125 Ом, что соответствует стандарту для токовых входов и упрощает подключение.
• Защита от обрыва кабеля: имеется для диапазона 4–20 мА, что повышает надежность системы.
• Гальваническая изоляция: 3000 В постоянного тока, обеспечивающая защиту от электрических помех и повышающие устойчивость к внешним воздействиям.
• Защита от перенапряжения: ±0,5 кВ для линии питания, что способствует долговечности устройства в условиях нестабильного электроснабжения.
• Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала, обеспечивающая устойчивость к электростатическим разрядам.
• Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания, повышающая устойчивость к электрическим помехам.
• Сторожевой таймер: присутствует, что позволяет контролировать состояние устройства и повышает его надежность.
• Материал корпуса: пластик, обеспечивающий легкость и достаточную прочность устройства.
• Габаритные размеры: 123 x 72 x 35 мм, что позволяет устанавливать модуль в ограниченных пространствах.
• Монтаж: на DIN-рейку, что упрощает процесс установки и обслуживания.
• Рабочие условия: температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что делает устройство пригодным для эксплуатации в различных климатических условиях.
• Потребление тока: 1,3 Вт, что свидетельствует о низком уровне энергопотребления.
• Рабочее напряжение: 10–30 В постоянного тока, что обеспечивает гибкость при подключении к различным источникам питания.

Модуль M-7017C-G CR предназначен для использования в системах промышленной автоматизации, где требуется надежный сбор и обработка аналоговых данных. Он может быть интегрирован в системы управления технологическими процессами, системы мониторинга и контроля, а также в системы сбора данных с различных датчиков и устройств. Благодаря поддержке протокола Modbus RTU, модуль легко интегрируется с различными контроллерами и SCADA-системами, обеспечивая эффективный обмен данными и управление процессами.

Преимущества использования модуля M-7017C-G CR включают:

• Высокая точность и надежность: благодаря 16-битному АЦП и гальванической изоляции, обеспечивается достоверность и устойчивость к внешним помехам.
• Гибкость подключения: поддержка различных диапазонов входных сигналов по току и наличие защиты от обрыва кабеля позволяют использовать модуль с широким спектром датчиков.
• Устойчивость к внешним воздействиям: защита от перенапряжений, электростатических разрядов и электрических помех повышает долговечность устройства в сложных эксплуатационных условиях.
• Простота установки: монтаж на DIN-рейку и компактные размеры облегчают процесс установки и обслуживания устройства в распределительных щитах и шкафах управления.
• Энергоэффективность: низкое потребление тока способствует снижению эксплуатационных расходов и повышает общую эффективность системы.

Модуль M-7017C-G CR является надежным и эффективным решением для интеграции в системы промышленной автоматизации, обеспечивая высококачественный сбор и обработку аналоговых данных с различных датчиков и устройств.

Основные характеристики:
