Артикул:
M-7017-G CR
Характеристики
Полное наименование:
—

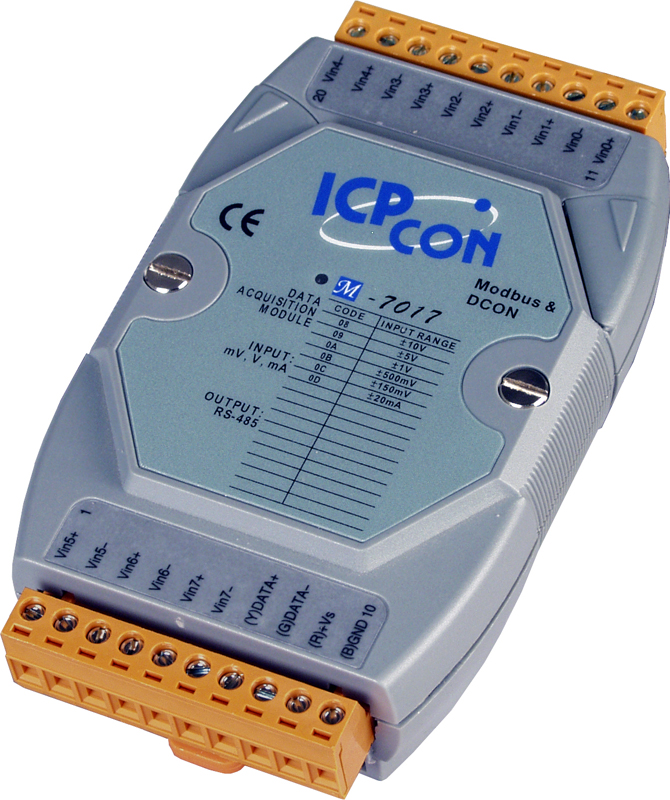

Модуль M-7017-G CR 8-channel Analog Input Module
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль M-7017-G CR от ICP DAS представляет собой устройство с 8 дифференциальными каналами аналогового ввода, предназначенное для интеграции в системы автоматизации и мониторинга. Он обеспечивает высокоточное измерение аналоговых сигналов и их передачу по промышленным протоколам Modbus RTU и DCON через интерфейс RS-485.
Ключевые технические особенности модуля включают:
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Диапазоны входных сигналов: поддержка различных уровней напряжения (±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В) и тока (0–20 мА, 4–20 мА, ±20 мА), что позволяет подключать разнообразные датчики и устройства.
- Частота дискретизации: 10 Гц, подходящая для большинства промышленных приложений.
- Входное сопротивление: 20 МОм, минимизирующее влияние на измеряемые сигналы.
- Защита от перенапряжения: ±120 В постоянного тока, обеспечивающая надежность работы в условиях электромагнитных помех.
- Изоляция каналов внутренней логики: 3000 В постоянного тока, повышающая устойчивость к внешним воздействиям.
- Сторожевой таймер: наличие функции сторожевого таймера для повышения надежности системы.
Модуль M-7017-G CR предназначен для использования в различных областях промышленности, включая:
- Системы автоматизации: сбор и обработка данных с датчиков температуры, давления, уровня и других аналоговых устройств.
- Мониторинг и контроль: интеграция в системы SCADA для удаленного мониторинга параметров технологических процессов.
- Энергетика: измерение и анализ параметров электрических цепей и оборудования.
- Производственные линии: контроль качества продукции и состояния оборудования в реальном времени.
Преимущества модуля M-7017-G CR включают:
- Гибкость подключения: поддержка различных диапазонов входных сигналов и протоколов связи, что облегчает интеграцию в существующие системы.
- Надежность: защита от перенапряжений и электростатических разрядов, а также изоляция каналов внутренней логики обеспечивают устойчивую работу в сложных промышленных условиях.
- Простота монтажа: компактные размеры (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку упрощают установку и обслуживание устройства.
Модуль M-7017-G CR совместим с различными системами автоматизации, поддерживающими протоколы Modbus RTU и DCON, и может быть интегрирован с контроллерами ICP DAS и другими устройствами, обеспечивающими интерфейс RS-485. Это делает его универсальным решением для задач сбора и передачи аналоговых данных в промышленных приложениях.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 10 Гц |
| Потребление тока | 1.3 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Защита по RS (IEC 61000-4-3) | ±4 кВ для линии питания |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Обнаружение обрыва кабеля | Есть, для +4 ~ +20 мА |
| Защита от перенапряжения | ±120 В пост. |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | ±15 В пост.тока |
| Количество каналов АЦП | 8 |
| Входное сопротивление | 20 МОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±150 мВ ±5 В ±10 В ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона Ускоренный режим: - |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
