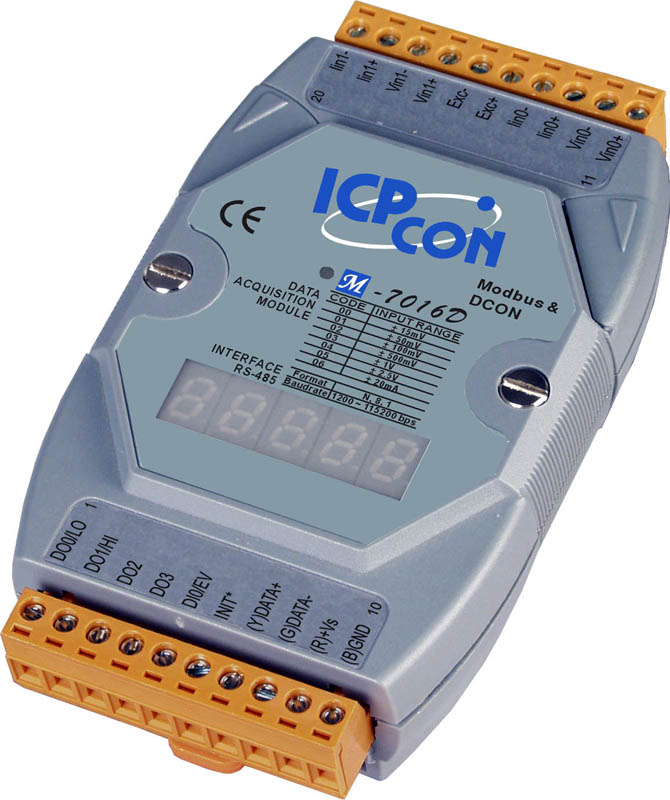

Модуль M-7016D-G CR M-7016 with display

Модуль M-7016D-G CR от компании ICP DAS предназначен для интеграции в системы промышленной автоматизации, обеспечивая высокоточный сбор и обработку сигналов с тензометрических датчиков. Устройство оснащено 7-сегментным светодиодным дисплеем для индикации текущих параметров и статуса работы.

Ключевые технические особенности:

• Аналоговый ввод: два канала с разрешением 16 бит, частотой дискретизации 10 Гц в одноканальном режиме и 2 Гц в двухканальном режиме. Поддерживаются входные сигналы по напряжению (±1 В, ±100 мВ, ±15 мВ, ±2,5 В, ±50 мВ, ±500 мВ) и по току (±20 мА).
• Дискретный ввод: один канал с сухим контактом (Source), напряжение логического "0" до +1 В и логического "1" от +3,5 до +30 В.
• Дискретный вывод: четыре канала с открытым коллектором (Sink), поддерживающие выходное напряжение от +3,5 до +50 В и максимальный ток до 30 мА на канал.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, скорость передачи данных от 1200 до 115200 бит/с.
• Электропитание: рабочее напряжение от 10 до 30 В постоянного тока, потребляемая мощность 3,0 Вт.
• Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, рабочая влажность от 10 до 95% без конденсации.
• Защита: изоляция каналов внутренней логики 1500 В постоянного тока, защита от перенапряжения ±30 В постоянного тока для входных сигналов.
• Монтаж: на DIN-рейку, габаритные размеры 123 x 72 x 35 мм, материал корпуса — пластик.

Модуль M-7016D-G CR предназначен для использования в системах мониторинга и управления, где требуется точный сбор данных с тензометрических датчиков, таких как системы взвешивания, контроль нагрузки в промышленном оборудовании и другие приложения, требующие измерения механических напряжений и деформаций. Благодаря поддержке протоколов Modbus RTU и DCON, устройство легко интегрируется в существующие системы автоматизации, обеспечивая надежную и эффективную работу в различных промышленных условиях.
