Артикул:
M-7016-G CR
Характеристики
Полное наименование:
—

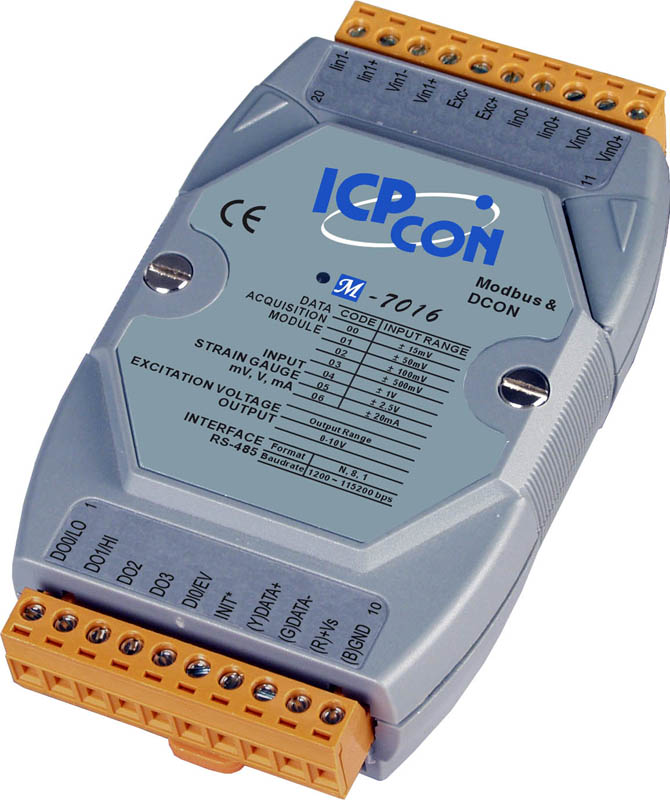

Модуль M-7016-G CR Strain Gauge input module
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль M-7016-G CR от компании ICP DAS предназначен для высокоточного измерения деформаций с использованием тензометрических датчиков типа Full-Bridge. Это устройство обеспечивает надежный и эффективный сбор данных о механических напряжениях в различных промышленных приложениях.
Ключевые технические особенности M-7016-G CR включают:
- Частота дискретизации: 10 Гц в одноканальном режиме и 2 Гц в двухканальном режиме, что позволяет адаптировать устройство под требования конкретного приложения.
- Разрешение АЦП: 16 бит, обеспечивающее высокую точность измерений.
- Входное сопротивление: 20 МОм, что минимизирует влияние на измеряемый сигнал.
- Защита от перенапряжения: ±5 В постоянного тока, обеспечивающая надежность работы в условиях электрических помех.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий гибкость в интеграции с различными системами управления.
- Рабочий диапазон температур: от -25°C до +75°C, что позволяет использовать модуль в широком спектре климатических условий.
- Питание: 10 ~ 30 В постоянного тока с защитой от неверной полярности, обеспечивая стабильную работу устройства.
Области применения M-7016-G CR включают:
- Автоматизация зданий: мониторинг структурных деформаций в строительных конструкциях для обеспечения безопасности.
- Промышленная автоматизация: контроль напряжений в механизмах и оборудовании для предотвращения повреждений и повышения эффективности.
- Машиностроение: измерение деформаций в компонентах машин для анализа их состояния и продления срока службы.
- Удаленное обслуживание и диагностика: сбор данных о состоянии оборудования для проведения профилактических работ и диагностики без необходимости физического присутствия.
Преимущества M-7016-G CR включают:
- Высокая точность измерений: благодаря 16-битному разрешению и точности ±0,05% от полного диапазона.
- Гибкость в настройке: возможность выбора между одноканальным и двухканальным режимами дискретизации в зависимости от требований приложения.
- Надежность: защита от перенапряжения и неверной полярности, а также широкий диапазон рабочих температур обеспечивают стабильную работу устройства в различных условиях.
- Совместимость: поддержка стандартных протоколов Modbus RTU и DCON позволяет интегрировать модуль в существующие системы управления без дополнительных усилий.
Модуль M-7016-G CR является надежным решением для задач измерения деформаций в промышленной автоматизации, обеспечивая высокую точность, гибкость настройки и совместимость с различными системами управления.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Тип подключаемых датчиков | Full-Bridge |
| Частота дискретизации | 10 Гц для 1-канального режима, 2 Гц (общая) для 2-канального режима |
| Разрешение | 16 бит |
| Потребление тока | 2.4 Вт |
| Сторожевой таймер | Есть, Модуль (1.6 секунд), Передача данных (Программно) |
| Тип каналов дискретного ввода | Сухой контакт |
| Защита от перенапряжения | ±30 В пост. ±5 В пост. |
| Входное сопротивление | 3 кОм 20 МОм |
| Количество каналов дискретного ввода | 1 |
| Напряжение в закрытом состоянии | Открытый |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 1500 В пост.тока |
| Тип каналов аналогового ввода | 4-проводные |
| Тип входного датчика | Тензодатчик |
| Количество каналов АЦП | 2 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.05% от полного диапазона |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +50 В пост. |
| Количество каналов дискретного вывода | 4 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 30 мА 40 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 50 Гц |
| Максимальное разрешение счетчика | 16 бит |
| Точность | ±0.05% |
| Диапазон сигналов | 0 ~ +10 В |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод Дискретный ввод Дискретный вывод Тензомост |
