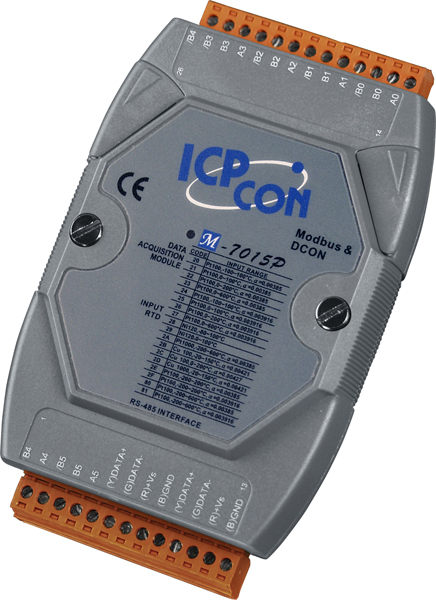

Модуль M-7015P-G CR от ICP DAS представляет собой устройство с шестью каналами аналогового ввода, предназначенное для работы с термосопротивлениями (RTD) с 3-проводным подключением. Этот модуль обеспечивает высокоточное измерение температуры в промышленных системах автоматизации и мониторинга.
Ключевые технические особенности M-7015P-G CR включают:
- Количество каналов АЦП: 6
- Типы подключаемых датчиков: Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000
- Разрешение АЦП: 16 бит
- Точность АЦП: ±0,05% от полного диапазона
- Частота дискретизации: 12 Гц (общая)
- Интерфейс связи: RS-485
- Протоколы последовательной связи: Modbus RTU, DCON
- Скорость передачи данных: 1200 ~ 115200 бит/с
- Рабочее напряжение: 10 ~ 30 В постоянного тока
- Потребляемая мощность: 1,2 Вт
- Рабочая температура: -25 ~ +75 °C
- Габаритные размеры: 123 x 72 x 35 мм
- Монтаж: На DIN-рейку
Модуль M-7015P-G CR предназначен для применения в системах автоматизации, где требуется точное измерение температуры с использованием термосопротивлений. Он идеально подходит для интеграции в промышленные контроллеры, системы мониторинга и управления технологическими процессами, а также в системы сбора данных с удаленных объектов.
Преимущества M-7015P-G CR включают:
- Высокая точность измерений: Точность АЦП ±0,05% от полного диапазона обеспечивает надежные данные для критически важных приложений.
- Гибкость подключения: Поддержка различных типов термосопротивлений позволяет использовать модуль в широком спектре приложений.
- Устойчивость к внешним воздействиям: Защита от электростатического разряда (ESD) до ±4 кВ для каждого канала и защита от перенапряжения до 120 В постоянного тока обеспечивают надежную работу в промышленных условиях.
- Широкий диапазон рабочих температур: Рабочая температура от -25 до +75 °C позволяет использовать модуль в различных климатических условиях.
- Компактные размеры: Габариты 123 x 72 x 35 мм и возможность монтажа на DIN-рейку облегчают интеграцию в существующие системы.
M-7015P-G CR совместим с промышленными контроллерами ICP DAS и другими устройствами, поддерживающими протоколы Modbus RTU и DCON. Это обеспечивает легкую интеграцию в существующие системы автоматизации и мониторинга, повышая эффективность и надежность процессов.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Частота дискретизации | 12 Гц (общая) |
| Тип подключаемых датчиков | Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000 |
| Потребление тока | 1.2 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружение обрыва кабеля | Есть |
| Индивидуальная настройка каналов | Есть |
| Защита от перенапряжения | 120 В пост. |
| Тип каналов аналогового ввода | 2/3-проводные |
| 3-проводный терморезистор | Есть |
| Измерение сопротивления | 3.2 кОм макс. |
| Тип входного датчика | Терморезистор |
| Количество каналов АЦП | 6 |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.05% от полного диапазона |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
