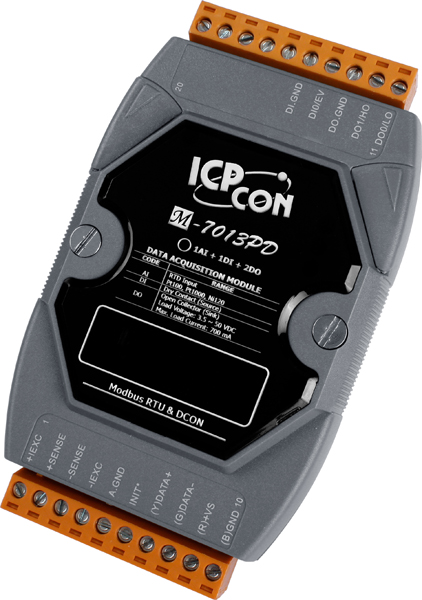

Модуль M-7013PD-G CR M-7013P with 7-segment LED Display (Gray Cover) (RoHS)

Модуль M-7013PD-G CR от компании ICP DAS предназначен для точного измерения температуры с использованием термосопротивлений и интеграции в системы автоматизации через интерфейс RS-485. Устройство оснащено 7-сегментным светодиодным дисплеем для отображения текущих показателей и статуса работы.

Ключевые технические особенности:

• Аналоговый вход: 1 канал для подключения термосопротивлений Pt100, Pt1000 или Ni120 с разрешением 16 бит и частотой дискретизации 10 Гц.
• Дискретный ввод: 1 канал сухого контакта (Source) для приема сигналов с внешних устройств.
• Дискретный вывод: 2 канала с открытым коллектором (Sink), поддерживающие выходное напряжение от 3,5 до 50 В и максимальный ток до 700 мА.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий скорость передачи данных от 1200 до 115200 бит/с.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока с защитой от неверной полярности и максимальным потреблением 1,2 Вт.
• Условия эксплуатации: Рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, влажность от 10 до 95% без конденсации.
• Защита: Изоляция каналов внутренней логики 3000 В постоянного тока, защита от электростатического разряда (ESD) ±4 кВ для каждого канала и ±8 кВ для случайной точки, защита от импульсных помех (EFT) ±4 кВ для линии питания.
• Монтаж: Устройство предназначено для монтажа на DIN-рейку, что обеспечивает удобство установки в распределительных щитах и шкафах управления.
• Индикаторы: 7-сегментный светодиодный дисплей для отображения текущих значений и статуса устройства, а также индикатор питания/передачи данных.

Области применения модуля M-7013PD-G CR включают системы мониторинга температуры в промышленных процессах, автоматизацию зданий, системы управления HVAC, а также в качестве компонента в распределенных системах сбора данных. Устройство обеспечивает надежную интеграцию с различными промышленными контроллерами и SCADA-системами, поддерживающими протоколы Modbus RTU и DCON.

Преимущества модуля M-7013PD-G CR:

• Высокая точность измерений: 16-битное разрешение и частота дискретизации 10 Гц обеспечивают точные и своевременные данные о температуре.
• Гибкость подключения: Поддержка различных типов термосопротивлений (Pt100, Pt1000, Ni120) позволяет использовать модуль в широком спектре приложений.
• Надежность: Защита от электростатического разряда, импульсных помех и перенапряжений гарантирует стабильную работу устройства в сложных промышленных условиях.
• Удобство монтажа: Компактные размеры (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку упрощают установку и интеграцию в существующие системы.
• Индикация: 7-сегментный светодиодный дисплей и индикатор передачи данных обеспечивают визуальный контроль за состоянием устройства.

Модуль M-7013PD-G CR является надежным и эффективным решением для задач измерения температуры и интеграции в системы автоматизации, обеспечивая высокую точность, гибкость подключения и устойчивость к внешним воздействиям.
