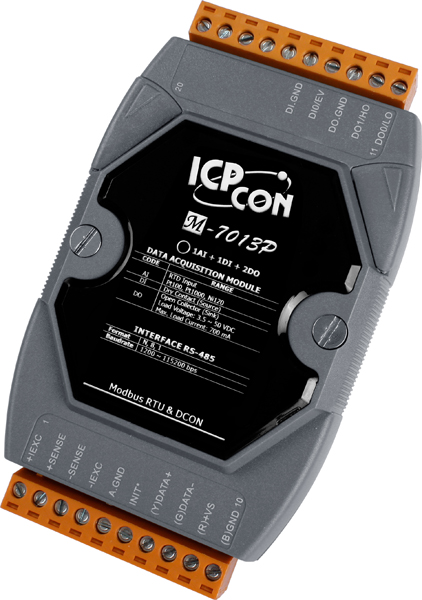

Модуль M-7013P-G CR 1-channel RTD Input Module using the DCON and Modbus Protocols (Gray Cover) (RoH

Модуль M-7013P от ICP DAS предназначен для точного измерения температуры с использованием термосопротивлений Pt100, Pt1000 и Ni120. Он поддерживает промышленные протоколы связи DCON и Modbus RTU, что обеспечивает гибкость интеграции в различные системы автоматизации.

Ключевые технические особенности устройства включают:

• Аналоговый вход: 1 канал с частотой дискретизации 10 Гц и разрядностью 16 бит, обеспечивающий высокую точность измерений.
• Дискретный ввод: 1 канал сухого контакта с возможностью работы в режиме источника (Source), что позволяет интегрировать сигналы от различных устройств.
• Дискретный вывод: 2 канала с открытым коллектором, поддерживающие выходное напряжение от 3,5 до 50 В и максимальный ток до 700 мА, что расширяет возможности управления внешними устройствами.
• Интерфейс связи: RS-485 с поддержкой скорости передачи данных от 1200 до 115200 бит/с, обеспечивающий надежную и быструю передачу данных на большие расстояния.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока и потребление тока 0,6 Вт, что делает устройство энергоэффективным и совместимым с различными источниками питания.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации, что позволяет использовать модуль в различных промышленных средах.
• Защита: Защита от перенапряжения ±30 В постоянного тока, изоляция каналов внутренней логики 3000 В постоянного тока, защита ESD ±4 кВ для каждого канала и защита EFT ±4 кВ для линии питания, обеспечивающие надежную работу устройства в условиях электромагнитных помех.

Модуль M-7013P идеально подходит для применения в системах автоматизации, где требуется точное измерение температуры и управление внешними устройствами. Он может быть использован в таких областях, как:

• Промышленные системы управления;
• Системы мониторинга и контроля;
• Энергетические предприятия;
• Системы HVAC (отопление, вентиляция и кондиционирование воздуха);
• Производственные линии с необходимостью контроля температуры.

Преимущества M-7013P включают:

• Гибкость интеграции: Поддержка двух промышленных протоколов связи (DCON и Modbus RTU) позволяет легко интегрировать модуль в существующие системы автоматизации.
• Надежность: Высокий уровень защиты от электромагнитных помех и перенапряжений обеспечивает стабильную работу устройства в сложных промышленных условиях.
• Энергоэффективность: Низкое потребление тока и широкий диапазон рабочих напряжений делают модуль экономичным в эксплуатации.
• Универсальность: Возможность подключения различных типов термосопротивлений и управление внешними устройствами расширяет область применения модуля.

Модуль M-7013P от ICP DAS является надежным и эффективным решением для задач измерения температуры и управления в промышленных системах автоматизации, обеспечивая высокую точность, гибкость и надежность в эксплуатации.

Основные характеристики:
