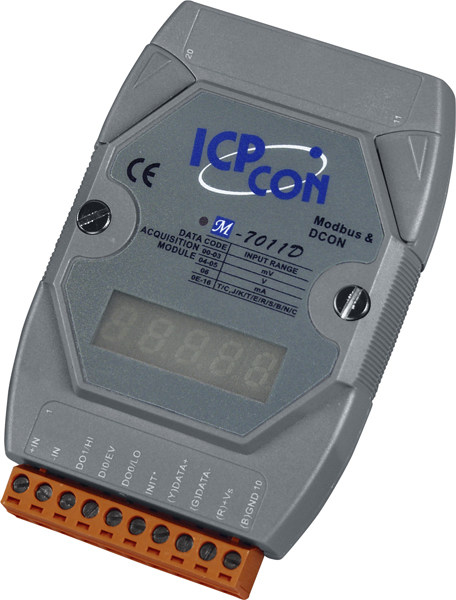

Модуль M-7011D-G CR от компании ICP DAS представляет собой устройство для ввода сигналов с термопар с индикацией, поддерживающее протокол Modbus RTU. Он оснащён одним каналом аналогового ввода, одним каналом дискретного ввода и двумя каналами дискретного вывода, что делает его универсальным решением для различных промышленных приложений.
Ключевые технические особенности модуля M-7011D-G CR включают:
- Аналоговый ввод: один дифференциальный канал с 16-битным разрешением и частотой дискретизации 10 Гц, поддерживающий термопары типов J, K, T, E, R, S, B, N и C.
- Дискретный ввод: один канал с сухим контактом (тип source), обеспечивающий надёжное считывание сигналов с внешних устройств.
- Дискретный вывод: два канала с открытым коллектором (тип sink), способные управлять нагрузками с напряжением от +3,5 до +30 В и током до 30 мА.
- Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивающий эффективную интеграцию в системы автоматизации.
- Защита: изоляция каналов внутренней логики на уровне 3000 В постоянного тока, защита от перенапряжений ±30 В для входных сигналов, ±0,5 кВ для линии питания и ±5 В для общих сигналов, а также защита от электростатических разрядов (ESD) до ±2 кВ для каждого канала и от быстрых транзиентных помех (EFT) до ±4 кВ для линии питания.
- Условия эксплуатации: рабочая температура от -25 до +75 °C, температура хранения от -40 до +85 °C, рабочая влажность от 10% до 95% без конденсации, что позволяет использовать модуль в различных климатических условиях.
- Электропитание: рабочее напряжение от 10 до 30 В постоянного тока с защитой от неверной полярности и потреблением тока 1,5 Вт.
- Монтаж: установка на DIN-рейку, что упрощает интеграцию в распределительные щиты и шкафы управления.
- Индикаторы: один системный индикатор питания/передачи данных и 7-сегментный светодиодный дисплей для отображения состояния устройства и диагностической информации.
Модуль M-7011D-G CR предназначен для использования в системах автоматизации, где требуется точный и надёжный ввод сигналов с термопар, а также управление внешними устройствами через дискретные сигналы. Он идеально подходит для применения в промышленных процессах, требующих мониторинга температуры и управления оборудованием на основе полученных данных. Благодаря поддержке протоколов Modbus RTU и DCON, модуль легко интегрируется в существующие системы автоматизации, обеспечивая совместимость с широким спектром контроллеров и программного обеспечения.
Преимущества модуля M-7011D-G CR включают его компактные размеры (123 x 72 x 35 мм), что позволяет экономить пространство в распределительных щитах и шкафах управления. Высокая степень защиты от перенапряжений и электромагнитных помех обеспечивает надёжную работу устройства в сложных промышленных условиях. Возможность работы в широком диапазоне температур и влажности расширяет область его применения, включая использование в различных климатических зонах. Совместимость с протоколами Modbus RTU и DCON гарантирует лёгкую интеграцию в существующие системы автоматизации, обеспечивая гибкость и масштабируемость решений.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 123 x 72 x 35 |
| Потребление тока | 1.5 Вт |
| Частота дискретизации | 10 Гц (общая) |
| Сторожевой таймер | Есть |
| Тип каналов дискретного ввода | Сухой контакт |
| Защита от перенапряжения | ±30 В пост. ±0.5 кВ для линии питания ±5 В пост. |
| Входное сопротивление | 3 кОм >400 кОм |
| Количество каналов дискретного ввода | 1 |
| Напряжение в закрытом состоянии | Открытый |
| Тип подключения каналов дискретного ввода | Source |
| Напряжение в открытом состоянии | Замкнут на GND |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| 7-сегментный светодиодный дисплей | Есть |
| Рабочее напряжение | 10 ~ 30 В пост.тока |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±2 кВ для каждого канала |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружения обрыва термопары | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | ±5 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 1 |
| Диапазон входных сигналов по току | ±20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% от полного диапазона |
| Тип подключения каналов дискретного вывода | Sink |
| Установка безопасного значения | Есть |
| Напряжение нагрузки | +3.5 ~ +30 В пост. |
| Количество каналов дискретного вывода | 2 |
| Тип каналов дискретного вывода | Открытый коллектор Тип 'открытый коллектор' |
| Максимальная нагрузка на канал | 30 мА |
| Установка значения при подаче питания | Есть |
| Максимальная частота входного сигнала | 50 Гц |
| Тип устройства | Модуль дискретного ввода Модуль дискретного вывода Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод Дискретный ввод Дискретный вывод |
