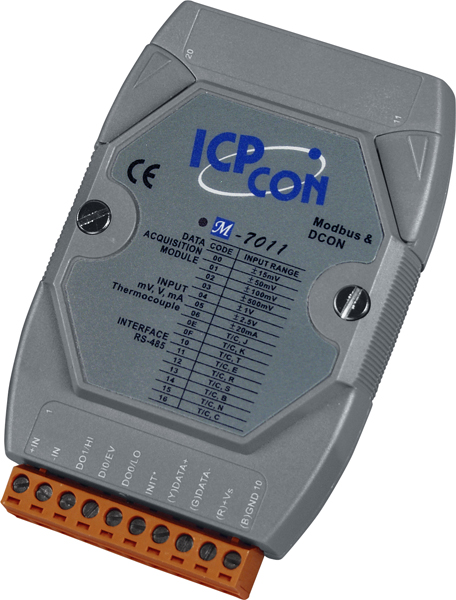

Модуль M-7011-G CR One-channel Thermocouple Input Module (RoHS)

Модуль M-7011-G CR от компании ICP DAS предназначен для интеграции в системы автоматизации, требующие точного измерения температуры с использованием термопар. Устройство оснащено одним каналом аналогового ввода для термопары и одним каналом дискретного ввода, что делает его подходящим для различных промышленных приложений.

Ключевые технические особенности модуля включают:

• Аналоговый вход: поддержка термопар типов J, K, T, E, R, S, B, N, C, обеспечивая широкий диапазон измеряемых температур.
• Дискретный вход: один канал с сухим контактом (Source), позволяющий интегрировать сигналы от различных устройств.
• Дискретный выход: два канала с открытым коллектором (Sink), поддерживающие выходное напряжение от +3.5 до +30 В постоянного тока и максимальный выходной ток 30 мА, что подходит для управления внешними устройствами.
• Интерфейс связи: RS-485 с поддержкой протоколов Modbus RTU и DCON, обеспечивая надежную и быструю передачу данных на скорости от 1200 до 115200 бит/с.
• Электропитание: рабочее напряжение от 10 до 30 В постоянного тока с потреблением 0.9 Вт, что способствует энергоэффективности системы.
• Защита: защита от перенапряжения ±30 В постоянного тока, защита от электростатического разряда (ESD) ±2 кВ для каждого канала и защита от импульсных помех (EFT) ±4 кВ для линии питания, обеспечивая надежную работу в промышленных условиях.
• Условия эксплуатации: рабочая температура от -25 до +75°C, температура хранения от -40 до +85°C, рабочая влажность от 10 до 95% без образования конденсата, что позволяет использовать модуль в различных климатических условиях.
• Монтаж: установка на DIN-рейку, обеспечивая удобство монтажа в распределительных щитах и шкафах управления.

Модуль M-7011-G CR находит применение в различных областях промышленности, включая:

• Энергетика: мониторинг температуры в трансформаторных подстанциях и распределительных щитах.
• Промышленное оборудование: контроль температуры в процессах, требующих точного температурного контроля.
• Системы безопасности: интеграция в системы сигнализации для обнаружения перегрева оборудования.

Преимущества модуля M-7011-G CR включают:

• Гибкость: поддержка различных типов термопар и возможность интеграции с различными системами автоматизации благодаря протоколам Modbus RTU и DCON.
• Надежность: защита от перенапряжений и электромагнитных помех, обеспечивающая стабильную работу в промышленных условиях.
• Удобство монтажа: компактные размеры и возможность установки на DIN-рейку упрощают процесс интеграции в существующие системы.

Модуль M-7011-G CR является эффективным решением для задач, связанных с измерением температуры и интеграцией сигналов в промышленных системах автоматизации, обеспечивая высокую точность, надежность и гибкость при эксплуатации.

Основные характеристики:
