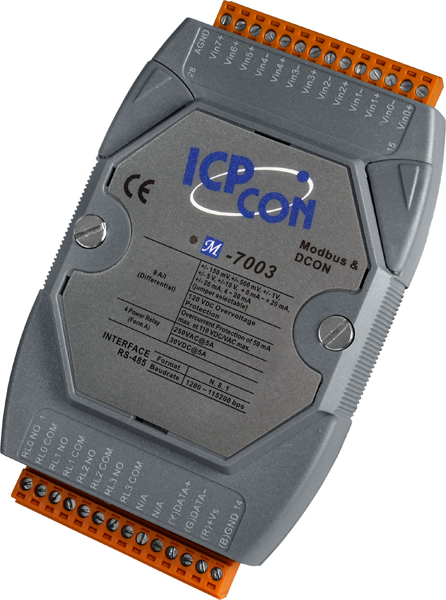

Модуль M-7003 CR 8-channel AI and 4-channels Relay Output Module with DCON and Modbus Protocol (Gray

Модуль M-7003 CR от компании ICP DAS представляет собой устройство с 8 каналами аналогового ввода и 4 каналами релейного вывода, поддерживающее протоколы Modbus RTU и DCON. Это решение предназначено для интеграции в системы автоматизации, требующие надежного сбора и управления данными с различных датчиков и исполнительных механизмов.

**Ключевые технические особенности:**

• Аналоговый ввод: 8 каналов с разрешением 16 бит, обеспечивающих точность измерений. Частота дискретизации составляет 10 Гц в обычном режиме и 60 Гц в ускоренном режиме, что позволяет адаптировать устройство под различные требования к скорости сбора данных.
• Релейный вывод: 4 канала с силовыми реле (Form A), каждый из которых выдерживает нагрузку до 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле — 3 мс, а время восстановления — 2 мс, что обеспечивает быструю реакцию системы на изменения.
• Интерфейсы связи: Поддержка протоколов Modbus RTU и DCON через интерфейс RS-485, что обеспечивает совместимость с широким спектром промышленного оборудования и систем управления.
• Электропитание: Рабочее напряжение от 10 до 30 В постоянного тока с защитой от неверной полярности. Потребление тока составляет 1,8 Вт, что делает устройство энергоэффективным.
• Условия эксплуатации: Рабочая температура от -25 до +75°C и влажность от 10 до 95% без конденсации позволяют использовать модуль в различных климатических условиях.
• Защита: Изоляция каналов внутренней логики на уровне 2500 В постоянного тока, защита от электростатических разрядов (ESD) до 4 кВ для каждого канала, защита от перенапряжений до ±3 кВ для линии ввода/вывода и ±4 кВ для линии питания, а также защита от электромагнитных помех (EFT) до ±4 кВ для линии питания, обеспечивают надежную работу устройства в промышленных условиях.

**Области применения и целевая аудитория:**

Модуль M-7003 CR идеально подходит для использования в системах автоматизации, где требуется сбор и обработка аналоговых сигналов с последующим управлением исполнительными механизмами через релейные выходы. Это может включать в себя системы мониторинга и управления в энергетике, водоснабжении, производственных процессах и других отраслях, где необходима интеграция различных типов сигналов и управление оборудованием на основе полученных данных.

**Преимущества и совместимость:**

• Гибкость настройки: Возможность индивидуальной настройки каждого канала аналогового ввода и релейного вывода позволяет адаптировать устройство под специфические требования проекта.
• Надежность: Высокая механическая и электрическая износостойкость реле, а также защита от различных типов помех обеспечивают долговечность и стабильную работу устройства в сложных промышленных условиях.
• Совместимость: Поддержка стандартных промышленных протоколов Modbus RTU и DCON через интерфейс RS-485 обеспечивает легкую интеграцию с существующими системами автоматизации и контроллерами.

Модуль M-7003 CR от ICP DAS представляет собой надежное и гибкое решение для сбора и управления данными в промышленных системах автоматизации, обеспечивая высокую точность измерений, быструю реакцию на изменения и широкие возможности настройки под конкретные задачи.

Основные характеристики:
