Модуль M-7002-G CR 4-channel AI, 5-channel DI and 4-channels Relay Output Module with DCON and Modbu

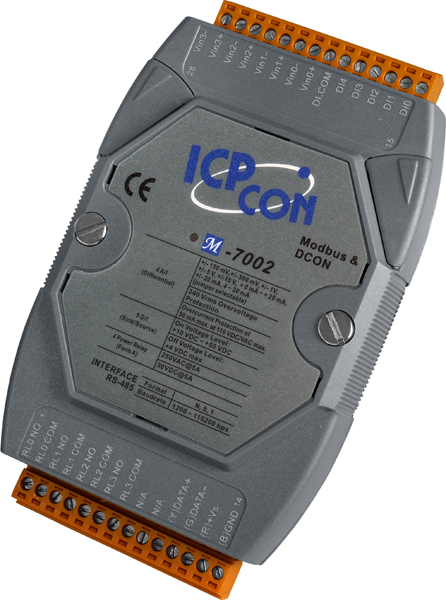

Модуль M-7002-G CR от компании ICP DAS представляет собой промышленное устройство ввода/вывода, оснащённое четырьмя каналами аналогового ввода, пятью каналами дискретного ввода и четырьмя релейными выходами. Он предназначен для интеграции в системы автоматизации, требующие точного сбора и управления данными с различных типов сигналов.

**Ключевые технические особенности:**

• Аналоговые входы: четыре дифференциальных канала с разрешением 16 бит, поддерживающие программируемые диапазоны входных сигналов по напряжению (±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В) и по току (0–20 мА, 4–20 мА, ±20 мА), выбираемые с помощью перемычки. Защита от перенапряжения достигает 240 В среднеквадратичного значения.
• Дискретные входы: пять каналов типа "мокрый контакт" с входным сопротивлением 10 кОм и возможностью подключения в режимах Sink/Source. Напряжение в открытом состоянии составляет 10–50 В постоянного тока, в закрытом — до 4 В постоянного тока.
• Релейные выходы: четыре канала с силовыми реле типа Form A (SPST N.O.), обеспечивающие нагрузочную способность 5 А при 250 В переменного тока и 5 А при 30 В постоянного тока. Время переключения реле — 6 мс, время восстановления — 3 мс. Механическая износостойкость реле составляет 20 миллионов переключений.
• Интерфейс связи: RS-485 с поддержкой протоколов DCON и Modbus RTU (Slave). Скорость передачи данных варьируется от 1200 до 115200 бит/с, что обеспечивает гибкость в настройке системы.
• Электропитание: рабочее напряжение 10–30 В постоянного тока с потреблением тока до 1,8 Вт. Модуль оснащён защитой от неверной полярности, что повышает надёжность эксплуатации.
• Условия эксплуатации: рабочая температура от -25°C до +75°C, температура хранения от -40°C до +85°C, рабочая влажность 10–95% без образования конденсата. Эти характеристики делают модуль пригодным для использования в различных климатических условиях.
• Защита: внутренняя изоляция каналов логики составляет 2500 В постоянного тока. Модуль защищён от электростатических разрядов (ESD) до 4 кВ для каждого канала и 8 кВ для случайной точки, а также от электромагнитных помех (EFT) до 4 кВ для линии питания.

**Области применения и целевая аудитория:**

Модуль M-7002-G CR предназначен для интеграции в системы автоматизации, где требуется сбор и обработка различных типов сигналов. Он может быть использован в следующих сферах:

• Промышленная автоматизация: для мониторинга и управления технологическими процессами, где необходим сбор данных с аналоговых и дискретных датчиков.
• Энергетика: для контроля параметров работы оборудования и систем управления распределением энергии.
• Системы безопасности: для подключения различных датчиков и исполнительных механизмов, требующих релейных выходов для управления сигнализацией или другими устройствами.

**Преимущества и совместимость:**

• Гибкость настройки: возможность выбора диапазонов входных сигналов и режимов подключения дискретных входов позволяет адаптировать модуль под конкретные требования системы.
• Надёжность: защита от перенапряжений, электростатических разрядов и электромагнитных помех обеспечивает стабильную работу в сложных условиях эксплуатации.
• Совместимость: поддержка протоколов DCON и Modbus RTU (Slave) обеспечивает лёгкую интеграцию с различными системами автоматизации и SCADA.
• Простота монтажа: компактные габаритные размеры (123 x 72 x 35 мм) и возможность монтажа на DIN-рейку или настенно-настольный монтаж упрощают установку и обслуживание устройства.

Модуль M-7002-G CR от ICP DAS является надёжным и гибким решением для интеграции в системы автоматизации, обеспечивая эффективный сбор и управление данными с различных типов сигналов в промышленных и энергетических приложениях.

Основные характеристики:
