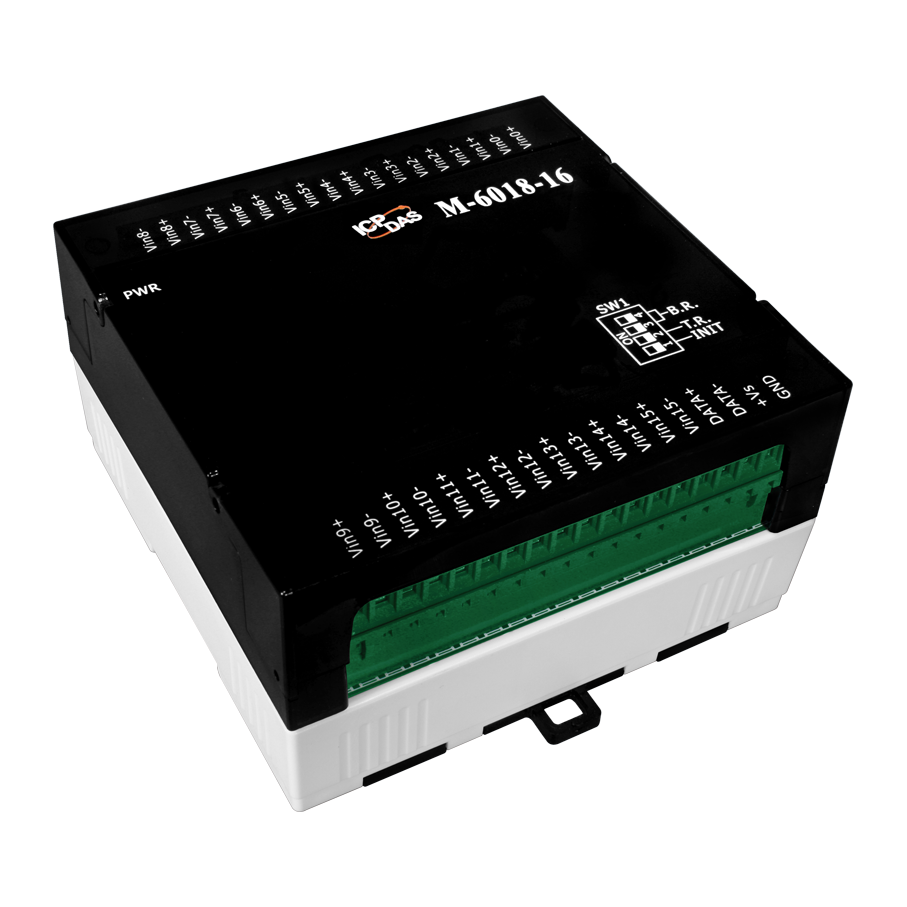

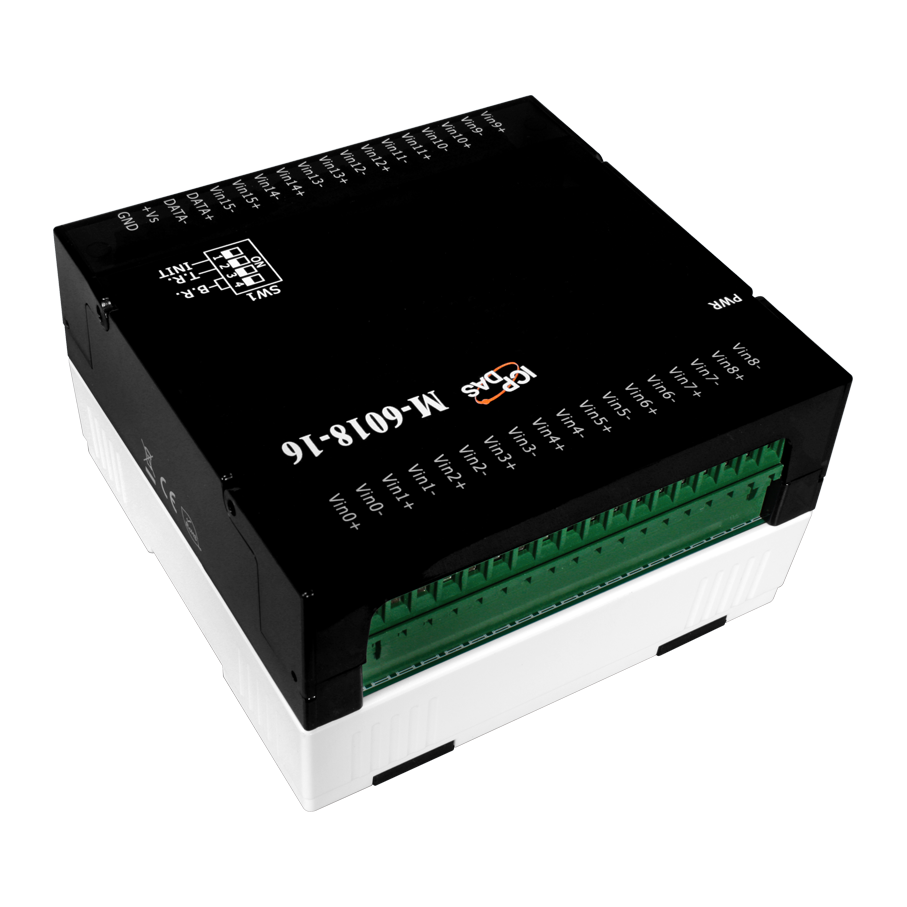

Модуль M-6018-16 CR от компании ICP DAS предназначен для промышленного сбора и обработки аналоговых сигналов. Он оснащён 16 дифференциальными каналами аналогового ввода, поддерживающими различные типы сигналов, включая термопары и сигналы тока и напряжения. Модуль обеспечивает высокую точность измерений с разрешением 16 бит и частотой дискретизации 10 Гц на канал, что делает его подходящим для задач, требующих точного мониторинга и контроля.
Устройство поддерживает протоколы Modbus RTU и DCON, что обеспечивает гибкость в интеграции с различными системами автоматизации. Интерфейс RS-485 позволяет устанавливать надежные коммуникации на значительные расстояния, а скорость передачи данных от 1200 до 115200 бит/с обеспечивает быструю и эффективную передачу информации. Модуль оснащён сторожевым таймером, который гарантирует своевременное обнаружение и обработку ошибок, повышая общую надежность системы.
Модуль M-6018-16 CR предназначен для использования в различных областях промышленности, включая системы автоматизации, мониторинг технологических процессов, сбор данных с датчиков и устройств, а также в системах управления климатом и энергоснабжением. Его можно интегрировать в существующие системы автоматизации, поддерживающие протоколы Modbus RTU и DCON, обеспечивая расширение функциональности без необходимости значительных изменений в инфраструктуре.
Среди преимуществ M-6018-16 CR можно отметить:
- Гибкость входных сигналов: поддержка различных типов сигналов, включая термопары, сигналы тока и напряжения, что позволяет использовать модуль в широком спектре приложений.
- Высокая точность измерений: разрешение 16 бит и точность ±0,1% от полного диапазона обеспечивают достоверность данных.
- Надежность и защита: защита от перенапряжений, изоляция каналов внутренней логики и защита от электростатических разрядов (ESD) соответствуют международным стандартам, что повышает долговечность и безопасность эксплуатации.
- Удобство монтажа: компактные габариты 120 х 116 х 64 мм и возможность монтажа на DIN-рейку упрощают установку и интеграцию в существующие системы.
Модуль M-6018-16 CR является надежным и гибким решением для сбора и обработки аналоговых сигналов в промышленных приложениях, обеспечивая высокую точность измерений и простоту интеграции в различные системы автоматизации.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 120 х 116 х 64 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 0.5 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | +10 ~ +48 В |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Резистор в цепи смещения | 1 кОм (выбирается переключателем) |
| Защита от перенапряжения | ±1 кВ для линии питания ±120 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружения обрыва термопары | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | 25 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 16 |
| Входное сопротивление | > 400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±50 мВ ±100 мВ ±15 мВ ±2.5 В ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
