Артикул:
M-2018-16
Характеристики
Полное наименование:
—

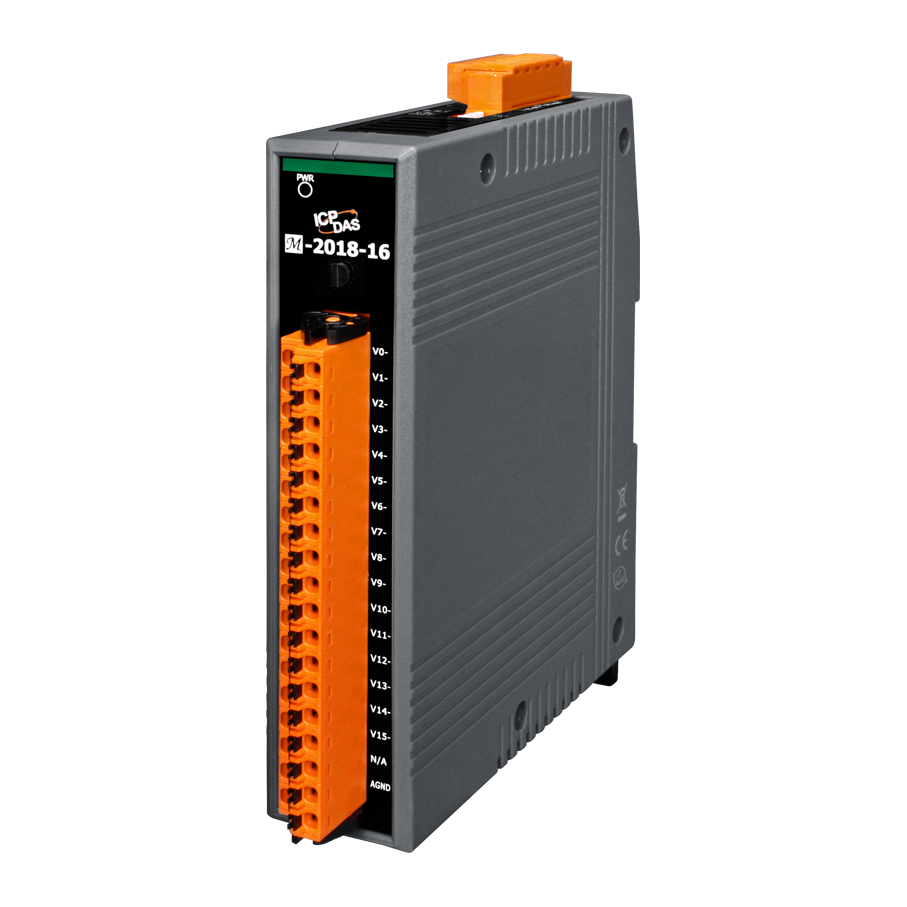

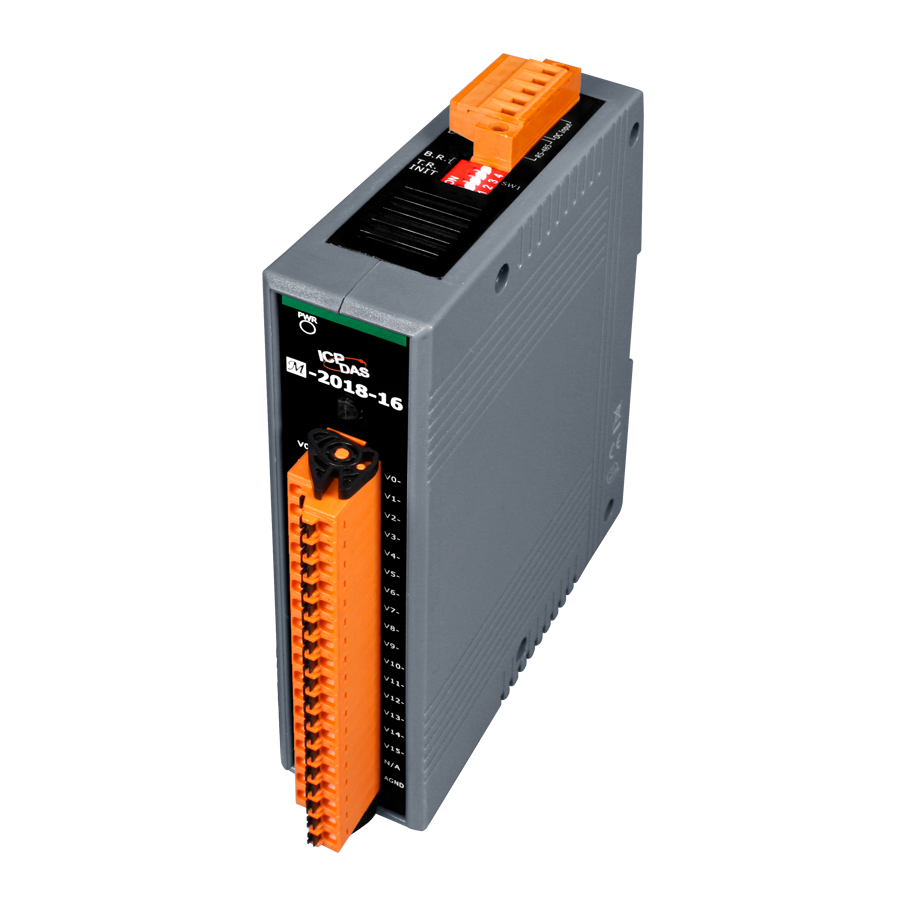

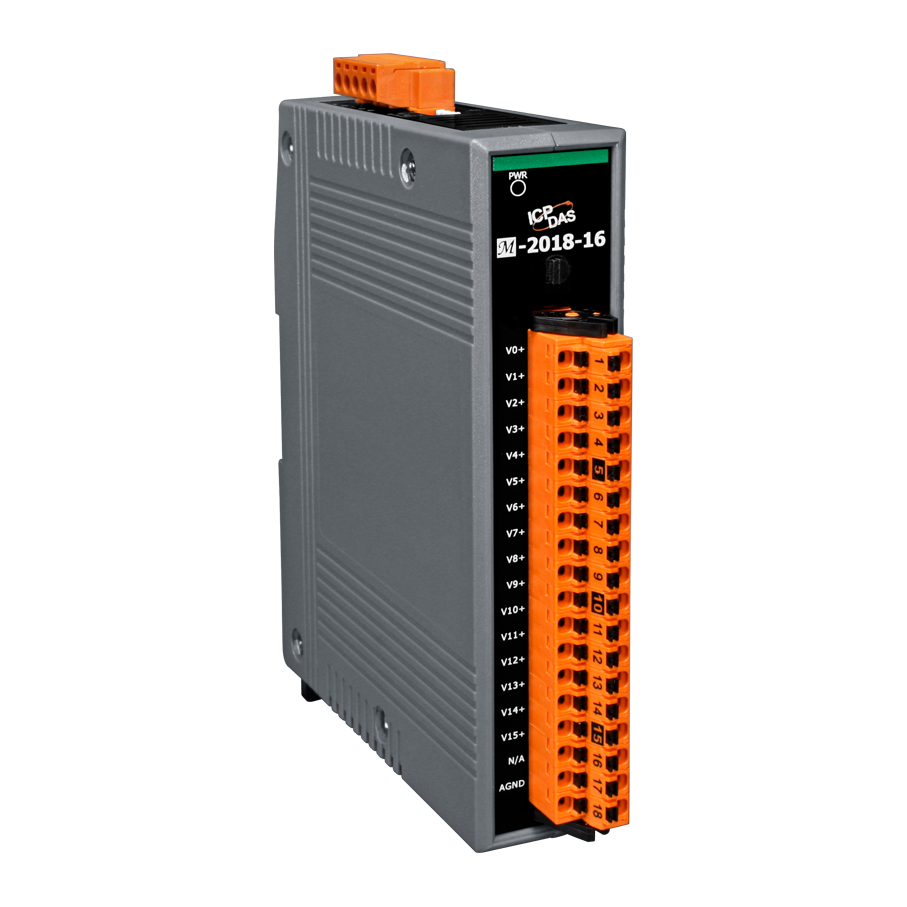

Модуль M-2018-16 CR 16-channel Analog Input Module using the DCON and Modbus Protocols (RoHS)
Срок гарантии
—
12 мес.
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка курьерской службой за счет получателя
Уточняйте актуальную цену у менеджеров. Мы предлагаем специальные условия для партнёров и корпоративных клиентов.
Модуль M-2018-16 CR от компании ICP DAS представляет собой 16-канальный модуль аналогового ввода, предназначенный для интеграции в системы автоматизации и мониторинга, требующие точного измерения аналоговых сигналов. Устройство поддерживает протоколы Modbus RTU и DCON, обеспечивая гибкость в выборе метода передачи данных.
Ключевые технические особенности модуля включают:
- 16 дифференциальных каналов аналогового ввода, что позволяет одновременно обрабатывать несколько сигналов с высокой точностью.
- Разрешение АЦП 16 бит, обеспечивающее детальное представление измеряемых значений.
- Частота дискретизации 10 Гц, подходящая для большинства промышленных приложений, где не требуется сверхвысокая скорость измерений.
- Диапазоны входных сигналов по напряжению: ±100 мВ, ±15 мВ, ±2,5 В, ±50 мВ, ±500 мВ, ±1 В, что обеспечивает совместимость с различными датчиками и источниками сигналов.
- Диапазоны входных сигналов по току: ±20 мА, 0–20 мА, 4–20 мА (требуется внешний резистор 125 Ом), что расширяет возможности подключения различных типов датчиков тока.
- Поддержка различных типов термопар: J, K, T, E, R, S, B, N, C, что делает модуль универсальным для применения в температурных измерениях.
- Интерфейс RS-485 с возможностью настройки скорости передачи данных от 1200 до 115200 бит/с, обеспечивая надежную и быструю передачу данных на большие расстояния.
- Защита от перенапряжения: ±1 кВ для линии питания и 120 В пост.тока, что повышает надежность работы устройства в условиях электромагнитных помех.
- Изоляция каналов внутренней логики 3000 В пост.тока, обеспечивая защиту от высоковольтных всплесков и повышая безопасность эксплуатации.
- Рабочий диапазон температур: от -25 до +75 °C, что позволяет использовать модуль в различных климатических условиях.
- Пластиковый корпус с габаритами 132 х 157 х 31 мм, предназначенный для монтажа на DIN-рейку, что упрощает установку и экономит пространство в распределительных щитах.
Модуль M-2018-16 CR предназначен для применения в системах автоматизации, мониторинга и управления, где требуется точное измерение аналоговых сигналов. Он идеально подходит для использования в промышленных процессах, системах управления зданием, энергетических установках и других областях, где необходим сбор и обработка аналоговых данных с различных датчиков и источников сигналов.
Преимущества модуля включают:
- Гибкость в подключении различных типов датчиков благодаря широкому диапазону входных сигналов и поддержке различных типов термопар.
- Надежность и долговечность благодаря защите от перенапряжений и изоляции каналов внутренней логики.
- Удобство монтажа благодаря компактным размерам и возможности установки на DIN-рейку.
- Совместимость с промышленными протоколами Modbus RTU и DCON, что облегчает интеграцию в существующие системы автоматизации.
Модуль M-2018-16 CR от ICP DAS является надежным и универсальным решением для сбора и обработки аналоговых сигналов в промышленных приложениях, обеспечивая высокую точность измерений и гибкость в подключении различных типов датчиков.
Основные характеристики:
| Характеристика | Значение |
|---|---|
| Габаритные размеры, мм | 132 х 157 х 31 |
| Частота дискретизации | 10 Гц (общая) |
| Потребление тока | 0.5 Вт |
| Сторожевой таймер | Есть |
| Материал корпуса | Пластик |
| Монтаж | На DIN-рейку |
| Системные индикаторы | 1 индикатор Питание/Передача данных |
| Рабочее напряжение | +10 ~ +48 В |
| Защита от неверной полярности | Есть |
| Рабочая температура, °C | -25 ~ +75 |
| Температура хранения, °C | -40 ~ +85 |
| Рабочая влажность, % | 10 ~ 95, без образования конденсата |
| Скорость передачи данных, бит/с | 1200 ~ 115200 |
| Интерфейс | RS-485 |
| Протоколы последовательной связи | Modbus RTU DCON |
| Резистор в цепи смещения | 10 кОм (выбирается переключателем) |
| Защита от перенапряжения | ±1 кВ для линии питания 120 В пост. |
| Изоляция каналов внутренней логики | 3000 В пост.тока |
| Защита ESD (IEC 61000-4-2) | ±4 кВ для каждого канала ±8 кВ для случайной точки |
| Защита EFT (IEC 61000-4-4) | ±4 кВ для линии питания |
| Обнаружения обрыва термопары | Есть |
| Тип каналов аналогового ввода | Дифференциальные |
| Общая защита от перенапряжения | 25 В пост.тока |
| Диапазон входных сигналов по типу термопары | J, K, T, E, R, S, B, N, C |
| Тип входного датчика | Термопара |
| Количество каналов АЦП | 16 |
| Входное сопротивление | >400 кОм |
| Диапазон входных сигналов по току | ±20 мА 0 ~ 20 мА 4 ~ 20 мА Требуется внешний резистор 125 Ом |
| Диапазон входных сигналов по напряжению | ±100 мВ ±15 мВ ±2.5 В ±50 мВ ±500 мВ ±1 В |
| Разрешение АЦП | 16 бит |
| Точность АЦП | ±0.1% |
| Тип устройства | Модуль аналогового ввода |
| Тип каналов | Аналоговый ввод |
