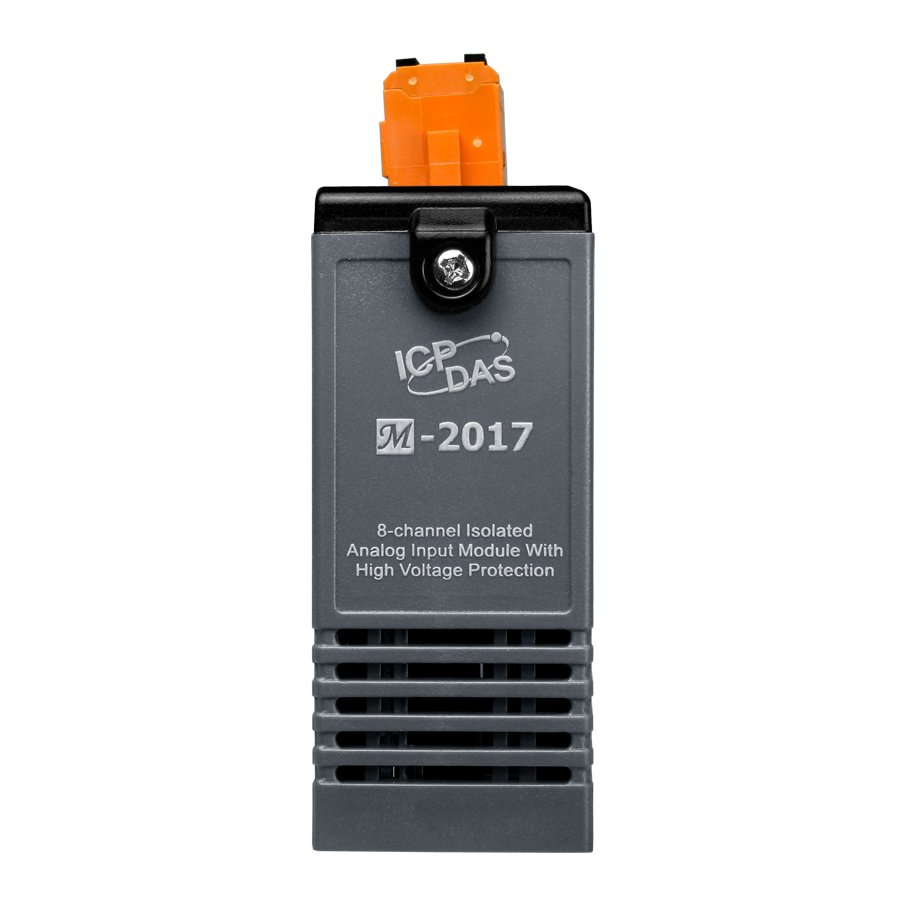

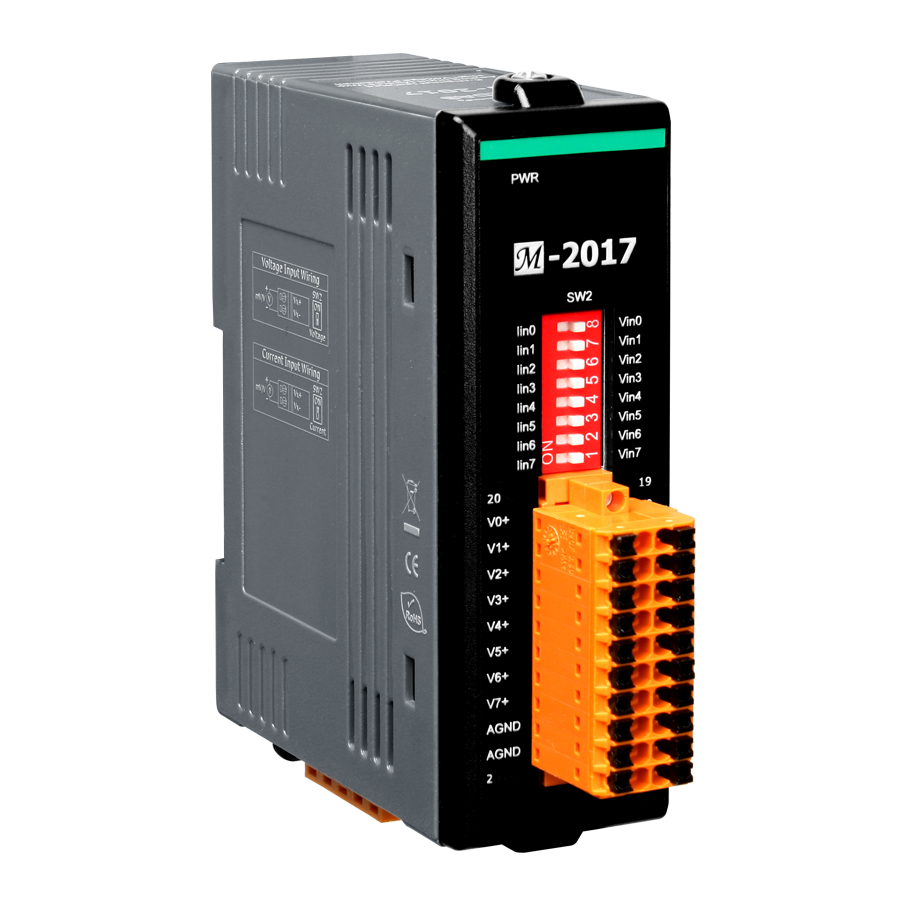

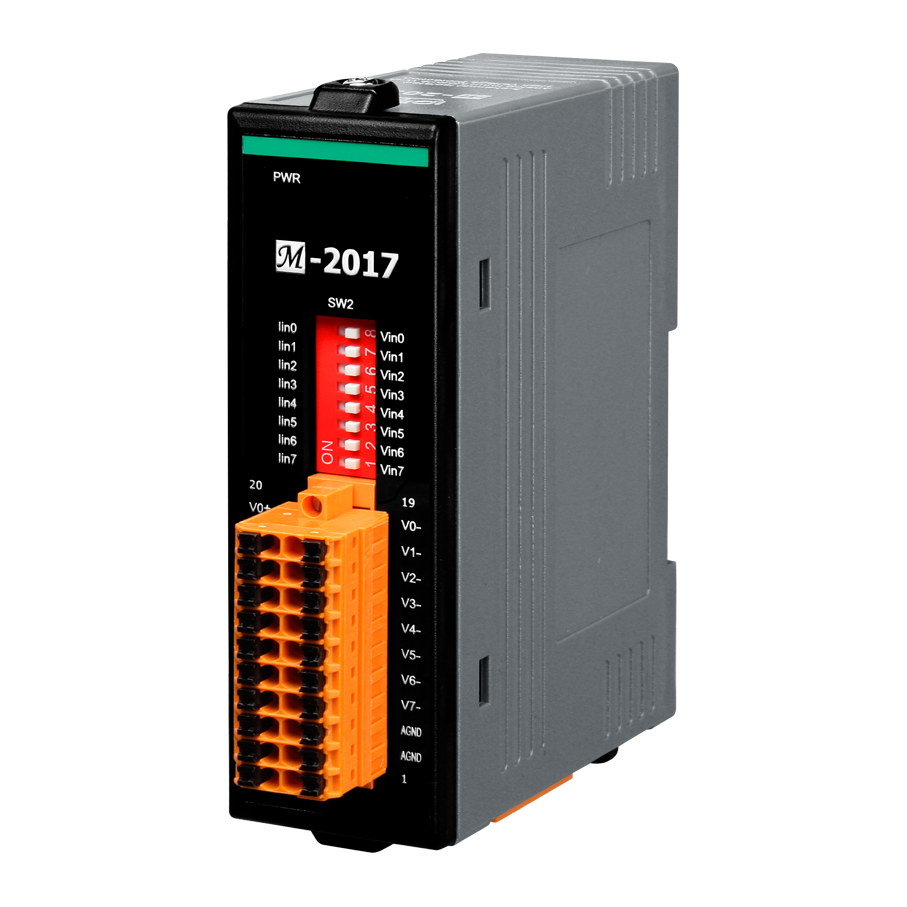

Модуль M-2017 CR 8-channel Isolated Analog Input Module With High Voltage Protection (RoHS)

Модуль M-2017 CR от компании ICP DAS представляет собой 8-канальный изолированный модуль аналогового ввода с защитой от перенапряжения, предназначенный для интеграции в системы промышленной автоматизации, где требуется надежный сбор и обработка аналоговых сигналов в условиях повышенных электрических помех.

**Ключевые технические особенности:**

• 8 дифференциальных аналоговых входов: каждый канал может быть настроен индивидуально для работы с различными диапазонами входных сигналов, включая напряжение (±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В) и ток (±20 мА, 0–20 мА, 4–20 мА), что обеспечивает гибкость при подключении различных датчиков и устройств.

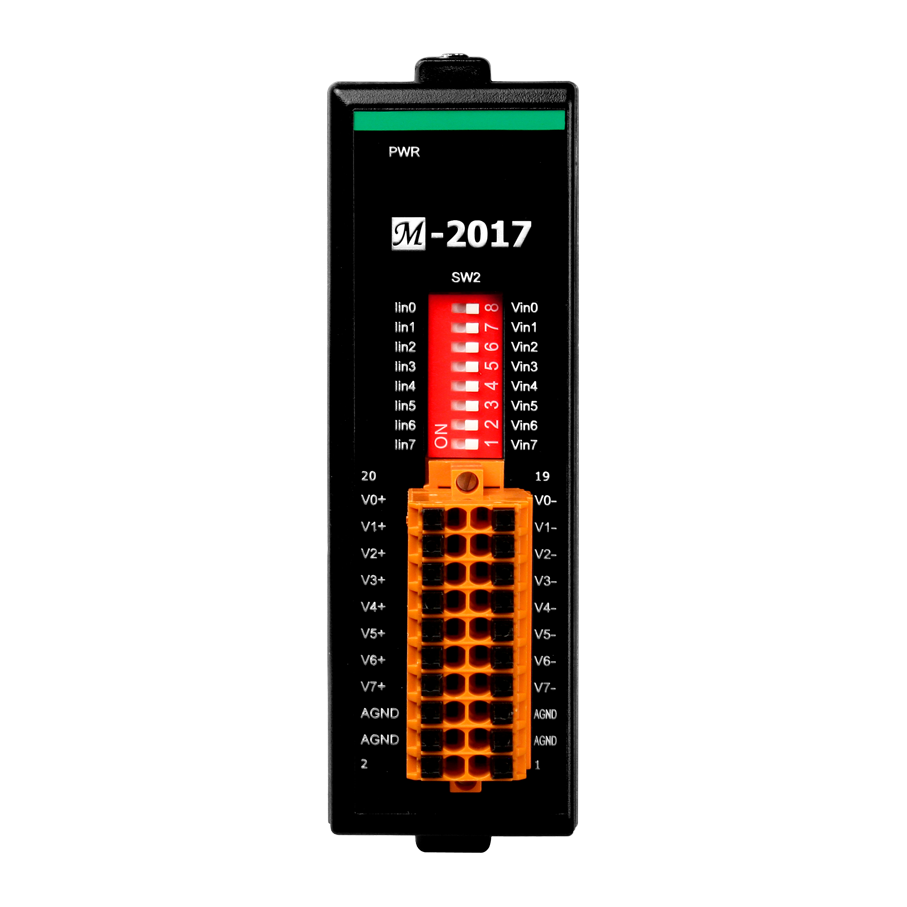

• Выбор входного диапазона: с помощью DIP-переключателей можно выбрать тип входного сигнала (напряжение или ток) и соответствующий диапазон, что упрощает настройку модуля под конкретные требования приложения.
• Высокая частота дискретизации: поддержка двух режимов выборки — нормального (10 Гц на канал) и ускоренного (60 Гц на канал) — позволяет адаптировать модуль под задачи, требующие различной скорости сбора данных.
• Защита от перенапряжения и перенапряжения: модуль оснащен защитой от перенапряжения до 240 В переменного тока и защитой от перенапряжения до 50 мА при 110 В постоянного или переменного тока, что повышает надежность работы в промышленных условиях с возможными электрическими помехами.
• Гальваническая изоляция: внутренняя изоляция между каналами и логикой модуля составляет 3000 В постоянного тока, что предотвращает влияние высоковольтных сигналов на чувствительные компоненты системы.
• Защита от электростатического разряда (ESD): каждый канал защищен от ESD до 8 кВ при контакте и до 16 кВ при воздушном разряде, что снижает риск повреждения оборудования при воздействии статического электричества.
• Протоколы связи: поддержка Modbus RTU и DCON обеспечивает совместимость с широким спектром промышленных контроллеров и систем автоматизации, упрощая интеграцию модуля в существующие инфраструктуры.
• Интерфейс передачи данных: использование RS-485 с диапазоном скоростей передачи от 1200 до 115200 бит/с обеспечивает стабильную и быструю передачу данных на большие расстояния.
• Питание и монтаж: модуль питается от источника напряжения 10–48 В постоянного тока и устанавливается на DIN-рейку, что облегчает его интеграцию в распределительные щиты и шкафы управления.
• Рабочие условия: устройство функционирует при температуре от –25 до +75 °C и влажности от 10 до 95% без конденсации, что делает его подходящим для эксплуатации в различных климатических условиях.

**Области применения и целевая аудитория:**

Модуль M-2017 CR предназначен для использования в системах автоматизации зданий, производственных линиях, машинах и оборудовании, а также в приложениях дистанционного обслуживания и диагностики. Он идеально подходит для инженеров и технических специалистов, занимающихся проектированием и обслуживанием промышленных систем автоматизации, требующих надежного сбора и обработки аналоговых сигналов в условиях повышенных электрических помех.

**Преимущества и совместимость:**

• Гибкость настройки: возможность индивидуальной настройки каждого канала под различные диапазоны входных сигналов и типов входа (напряжение или ток) позволяет адаптировать модуль под конкретные требования приложения.
• Высокая защита: наличие нескольких уровней защиты от перенапряжения, перенапряжения, ESD и EFT повышает надежность работы модуля в сложных промышленных условиях.
• Совместимость: поддержка стандартных протоколов Modbus RTU и DCON, а также интерфейса RS-485 обеспечивает легкую интеграцию модуля в существующие системы автоматизации и управления.
• Простой монтаж: установка на DIN-рейку и питание от стандартного источника напряжения 10–48 В постоянного тока упрощают процесс монтажа и эксплуатации модуля в различных промышленных приложениях.

Модуль M-2017 CR от ICP DAS является надежным и гибким решением для сбора и обработки аналоговых сигналов в промышленных системах автоматизации, обеспечивая высокую защиту, гибкость настройки и совместимость с различными системами управления.

Основные характеристики:
